泰科TE 1-1452584-4连接器中文手册_现货采购_配套型号指南

泰科电子1-1452584-4是一款单通道（1位）电缆对电缆型连接器，采用母端子护套结构。其额定电压为800V，特性阻抗为50Ω，配备.5mm直径接合插针，最大承载电流1A。该连接器支持压接端接方式，适用于RG 174型电缆，安装类型为自由悬挂式。其壳体为绿色，工作温度范围为-40℃至85℃，可确保连接器位置锁定但无密封功能。设计满足工业应用中对电气参数稳定性和机械定位可靠性的要求。

一、1-1452584-4中文手册

分类	详情

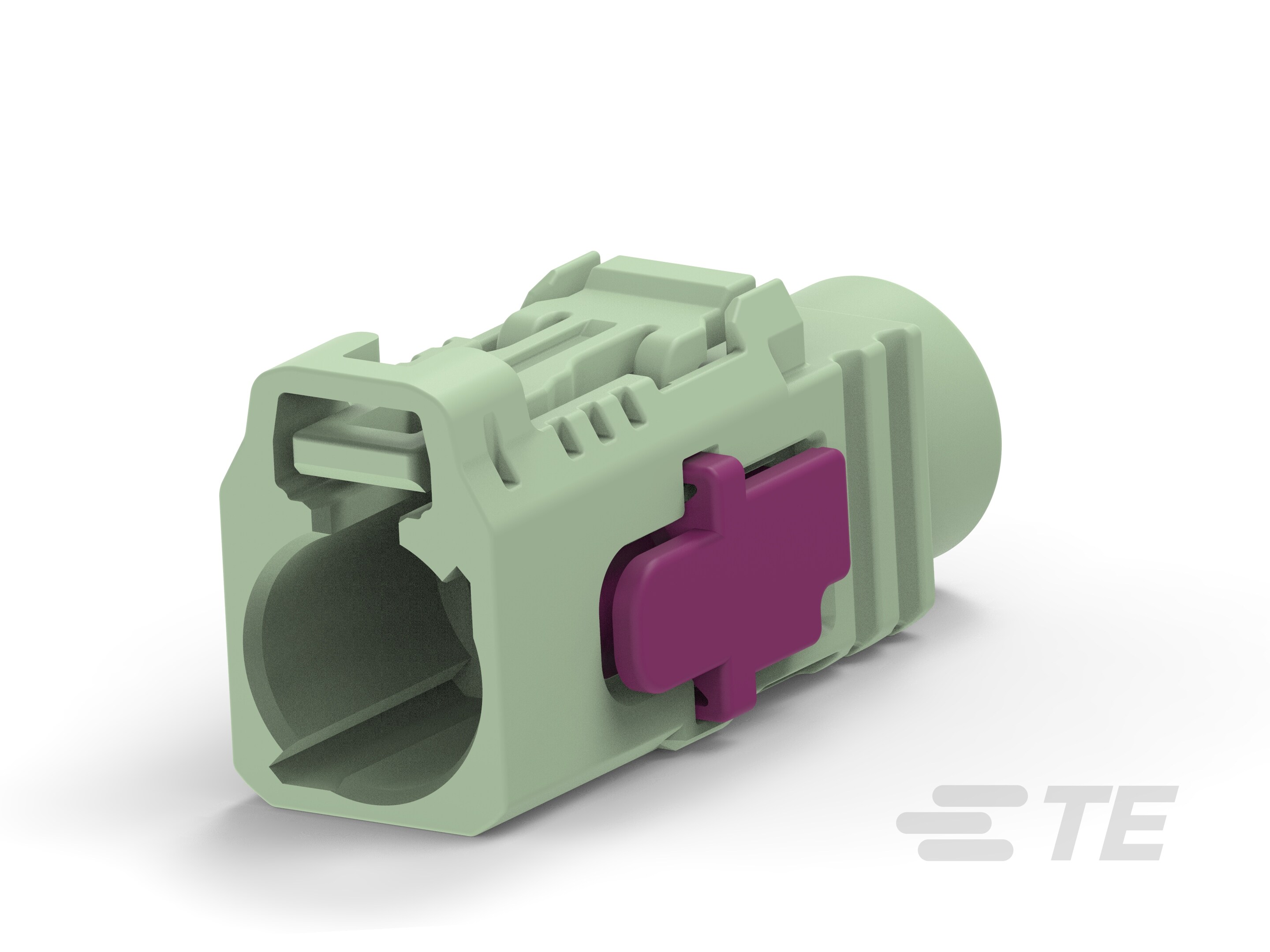

产品图
产品型号	1-1452584-4
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
出线角度	180°
连接器和键控代码	N
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	绿色
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85
工作温度（最大值）(°F)	149 | 158 | 167 | 176 | 185
电缆类型	RG 174
工组温度范围	-40 – 85°C[-40 – 185°F]
屏蔽	否
能够保证连接器位置	是
采购入口	1-1452584-4现货
原厂手册	1-1452584-4数据手册.PDF

二、1-1452584-4配套型号

三、1-1452584-4适用领域

泰科1-1452584-4连接器凭借其紧凑设计、耐候性及精准电气特性，适用于以下领域：

1. 工业自动化控制：

兼容RG 174同轴电缆，工作温度范围（-40℃至85℃）适应车间温控系统及PLC设备的严苛环境，电缆安装（自由悬挂）设计支持高密度布线需求，确保传感器信号在振动场景下的稳定传输。

2. 汽车低压电子模块：

1A电流容量及180°出线角度适配车载传感器、线束接口等低功耗场景，键控代码N设计防止端口误插，母端子护套结构保障行车振动中的接触可靠性。

3. 通信设备内部连接：

50Ω阻抗匹配高频信号传输需求，4mm单行单位列布局优化路由器、基站模块的紧凑空间布线，工作温度上限85℃满足设备持续运行的散热要求。

4. 医疗监测仪器：

宽温域耐受（-40℃至85℃）适应消毒灭菌流程，无铅压接端子符合医疗安全标准，绿色壳体便于设备内部线缆的快速识别与维护。

5. 户外能源设备信号链路：

自由悬挂安装方式适配太阳能控制器等密闭机柜的灵活走线，185℉耐温能力应对逆变器高温环境，绿色外壳提升户外检修时的可视性。

该连接器通过键控防误插机制、压接端子的抗疲劳特性及宽温域耐受能力，在低电流信号传输场景中实现长期可靠连接，绿色壳体进一步增强工业环境中的定位效率。

四、1-1452584-4常见问题与解决方案

1. 安装松动或脱落

问题：采用自由悬挂式电缆安装（无固定点），在振动或外力牵引下易导致连接器位移。

方案：增设应力消除装置（如线缆绑带或卡扣式固定架），确保应力均匀分布于线缆非接口区域；在系统设计中补充支撑结构以分散机械负载。

2. 密封性不足

问题：非密封设计（IP等级未达标），湿气或污染物可能通过接口缝隙侵入（尤其在环境湿度>80%RH时）。

方案：在非密封应用场景中添加第三方防护套件；严格控制部署环境湿度（推荐≤80%RH）；定期清理接口表面避免颗粒物积聚。

3. 端子接触失效

问题：1.2mm母端子因压接高度偏差（超出±0.2~0.5mm公差）或氧化导致接触电阻升高。

方案：使用校准工具按规范压接；采用非研磨性触点清洁剂处理氧化层；检测到持续性接触不良时更换符合TE原厂标准的端子。

4. 外壳变形或劣化

问题：尼龙6/6材质外壳在临近温度上限（85°C）长期工作，或接触溶剂类物质时易发生形变/腐蚀。

方案：避免暴露于酸、碱等腐蚀介质；高温应用场景（>75°C）建议迁移至金属壳体型号；建立定期目视检查制度，重点核查外壳结构性完整度。

5. 键控对位偏差

问题：键控代码"N"未与匹配公端校准（如错插键位码B/C型号），引发物理干涉或电气连接异常。

方案：连接前双重验证公母端键控代码一致性（本型号代码：N）；使用导向柱或定位夹具辅助对准；按端子序列号检查排列顺序。
