泰科1-1719261-4是一款单孔母端子护套型线缆连接器，专为信号传输设计。其主体采用耐高温的PA66 GF30塑料（粉绿色），内置镀金（Au）中心接触件以提升导电性与耐腐蚀性，支持压接线缆端接方式。该连接器适用于800V电压架构，出线角度为90°，电缆出口固定，可兼容DACAR 462、RG 174及RTK 031三种指定电缆类型。关键物理尺寸为高度9.8mm、长度16.95mm、宽度10.25mm，接合插针直径0.5mm，具备可靠的位置固定功能，适用于自由悬挂安装的线对线或缆对缆系统连接场景。

一、1-1719261-4中文手册

分类	详情

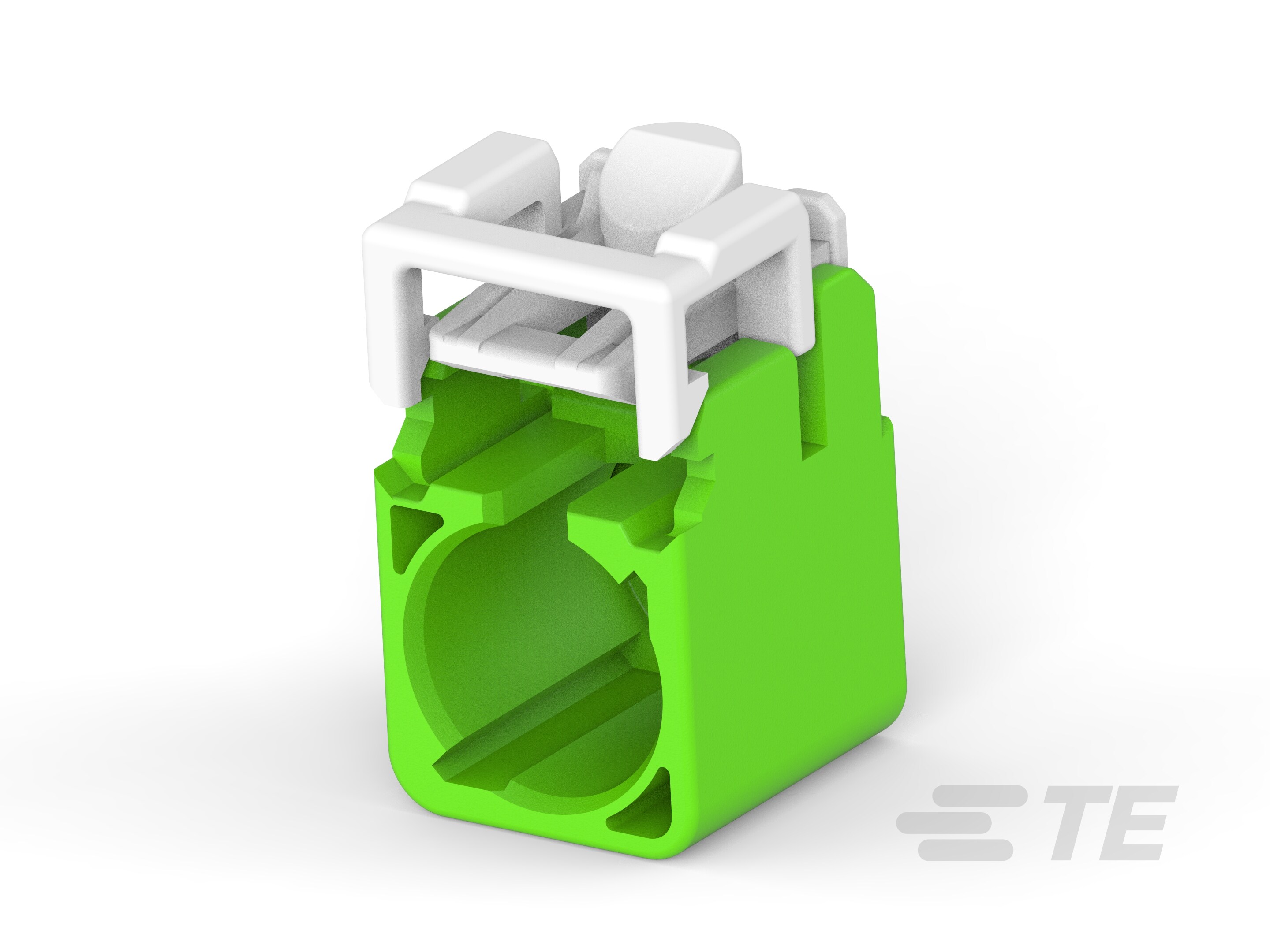

产品图
产品型号	1-1719261-4
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
电缆出口类型	固定
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	N
端子类型	插座
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	无
外部端子电镀材料	无
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
连接器高度	9.8mm[.38in]
产品长度	16.95mm[.66in]
产品宽度	10.25mm[.4in]
电缆类型	DACAR 462 | RG 174 | RTK 031
屏蔽	否
电路应用	Signal
封装方法	Box
封装数量	4800
电介质材料	无
能够保证连接器位置	是
采购入口	1-1719261-4现货
原厂手册	1-1719261-4数据手册.PDF

二、1-1719261-4配套型号

配套型号	产品图
1-1452581-4
更多配套型号查询	1-1719261-4配套型号大全

三、1-1719261-4适用领域

泰科1-1719261-4连接器基于其1位单行设计、母端子护套结构及高电压支持，适用于需要可靠信号传输和紧凑布线的场景。主要领域包括：

1. 工业自动化与设备控制：PA66 GF30材料主体耐受工业环境温度和振动，固定电缆出口和90°出线角度简化机柜内部信号链路布线，提升传感器与控制器连接的稳定性。

2. 汽车电子系统：键控代码N机制结合母端子设计防止误插，支持800V高电压架构，适用于ECU接口和线束连接，确保车载信号安全可靠传输。

3. 测试与测量仪器：金镀层中心接触件优化导电性，自由悬挂安装方式适配紧凑空间内高精度设备（如示波器）的信号连接，减少接触电阻干扰。

4. 通信设备内部布线：线到线/缆到缆连接系统压接端接RG 174等电缆，匹配路由器或基站中信号传输需求，1位设计平衡空间利用率与电路完整性。

5. 消费电子产品：粉绿色壳体便于识别，小型尺寸（长16.95mm、宽10.25mm）支持智能家居控制器和可穿戴设备的内部电缆固定安装。

该连接器以高电气性能、可靠材料和精准结构设计，为复杂场景提供长期稳定的信号连接支持。

四、1-1719261-4常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，在振动环境中易发生位移或脱落。

方案：增加应力消除装置（如线缆绑带或卡扣夹），优化布线路径分散外力，必要时增设支撑结构。

2. 环境防护风险

问题：非密封设计在潮湿或多污染物环境中易导致内部接触件污染。

方案：定期清理接口区域，规避液体暴露场景；高湿环境（湿度>80%）建议增设防护罩或改用密封型号。

3. 端子压接失效

问题：Φ0.5mm插座端子压接高度偏差超±0.2mm时，易引发接触电阻升高或断路。

方案：严格按公差标准使用校准工具压接，氧化接触点用专用清洁剂处理，压接变形需更换端子。

4. 外壳结构损伤

问题：PA66 GF30尼龙壳体在长期>125℃环境或接触腐蚀性物质时，可能发生形变或脆化。

方案：避开酸/碱腐蚀源，高温工况更换金属壳体版本；建立定期外观检查机制（裂纹/变色）。

5. 连接器对位偏差

问题：键控代码"N"未与公端匹配时，易导致端子错插或机械锁扣失效。

方案：预安装阶段验证双方键控代码一致性，借助导向工具辅助定位。
