泰科TE 3-1719261-2连接器中文手册_现货采购_配套型号指南
泰科3-1719261-2是一款单芯线对线连接器，采用胭脂红色PA66-GF30材质壳体，核心设计为母端子护套结构。该连接器支持800V额定电压，配备金镀层中心触点以优化信号传输性能，适用于汽车电子等领域的信号电路应用。其90°固定出口设计与压接式线缆端接方式（兼容16-20 AWG线规），确保稳固的电缆安装。产品尺寸为16.95mm×10.25mm×9.8mm，典型适配线缆包括DACAR 462、RG 174及RTK 031系列。无屏蔽和密封特性表明其适用于标准环境，机械键控代码"L"可有效防误插。
一、3-1719261-2中文手册
| 分类 | 详情 |
|---|---|

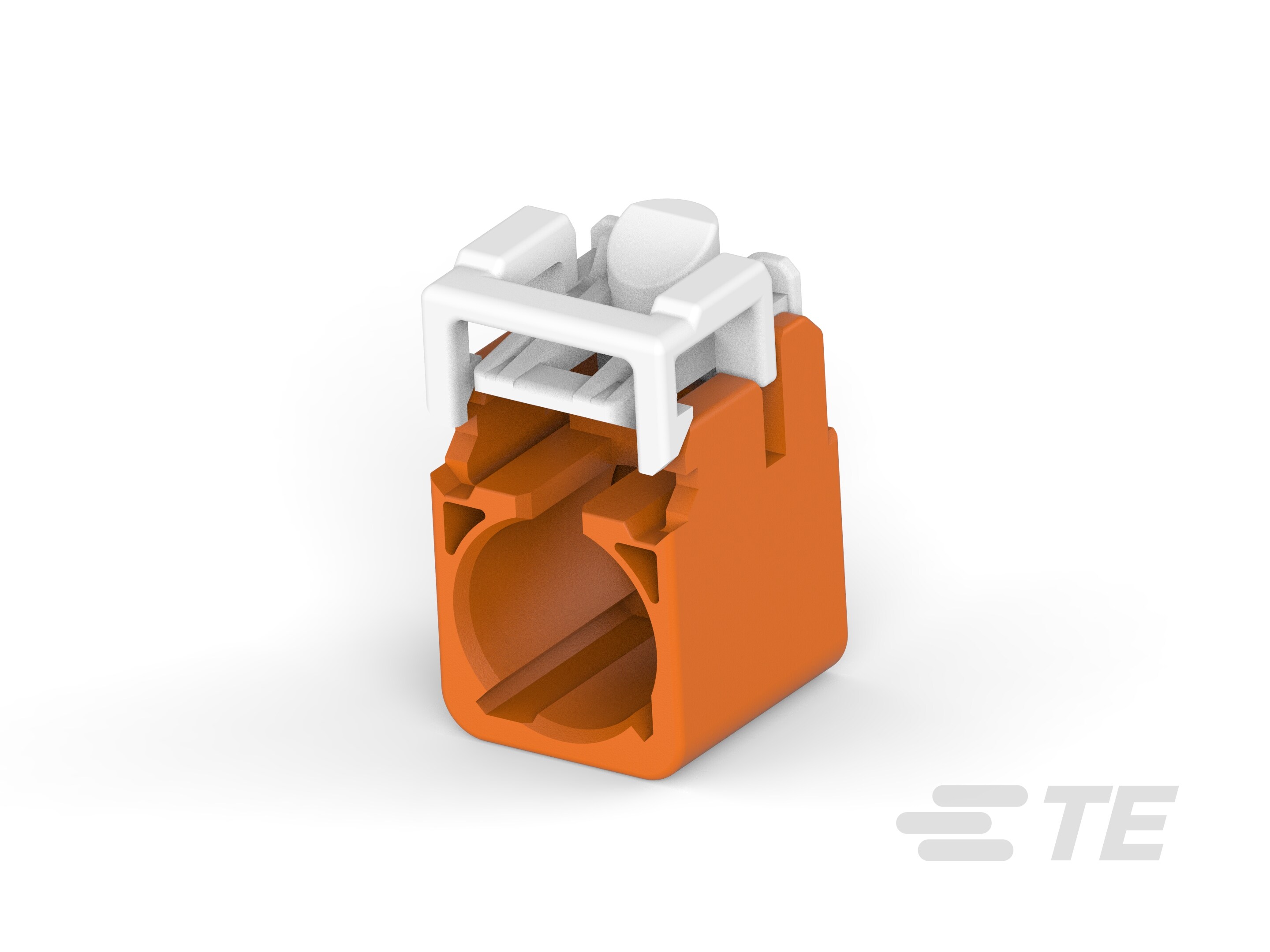

| 产品图 |  |
| 产品型号 | 3-1719261-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 电缆出口类型 | 固定 |
| 主体材料 | PA66 GF30 |
| 插针 | 不带 |
| 出线角度 | 90° |
| 连接器和键控代码 | L |
| 端子类型 | 插座 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 9.8mm[.38in] |
| 产品长度 | 16.95mm[.66in] |
| 产品宽度 | 10.25mm[.4in] |
| 电缆类型 | DACAR 462 | RG 174 | RTK 031 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 封装方法 | Box |
| 封装数量 | 4800 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 3-1719261-2现货 |
| 原厂手册 | 3-1719261-2数据手册.PDF |
二、3-1719261-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-1452581-2 |  |
| 更多配套型号查询 | 3-1719261-2配套型号大全 |
三、3-1719261-2适用领域
泰科3-1719261-2连接器专为高可靠性电气连接设计，其结构特性适配以下核心领域：
1. 汽车高压电子系统
800V耐压架构与金镀层端子接触件保障高压信号稳定性，键控代码L设计有效防止误插。可适配DACAR 462等汽车线缆标准（压接端接），适用于ECU控制单元和高压线束接口等高安全需求场景。
2. 精密工业设备
PA66 GF30材质壳体（耐高温、抗冲击）配合固定电缆出口结构，抵御生产车间的机械振动与电磁干扰，支持传感器信号在自动化产线的稳定传输（如1位单行紧凑布局）。
3. 紧凑型户外能源装置
胭脂红色壳体增强恶劣环境辨识度，90°出线方向优化电缆走向（自由悬挂安装结构），适配太阳能控制器或便携发电机组的空间受限布线环境。
4. 诊断医疗设备内部布线
无卤素材料特性符合医疗设备环保标准，压接式端接确保低电阻电气连接，适用于影像设备内部低电流信号传输的长期可靠性需求。
5. 设备柜内信号互联
.5mm接合插针直径提供精准对接容差，单线缆安装形式简化路由器、交换机等通讯设备的线缆管理，兼顾信号密度与抗接触失效能力。
该连接器通过键控防错机制、机械应力优化结构及化学稳定接触材料，在高压与高振动场景下实现持久连接，胭脂红色壳体同步提升设备检修时的部件识别效率。
---
四、3-1719261-2常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式电缆安装（无固定点）易受机械振动或外力牵引导致位移。
解决方案：
