泰科TE 1802113-1连接器中文手册_现货采购_配套型号指南

泰科1802113-1是一款单针位电缆安装型母端连接器，适用于线缆至电路板或线缆至线缆的信号传输。该连接器采用180°出线角度设计，中心间距1.8mm，支持最高60V电压和600MHz工作频率，阻抗为100Ω。其关键特性包括弹簧锁锁定机制，能确保连接器可靠对配；壳体为黑色密封结构，符合IP防护要求，工作温度范围-40℃至105℃（可短期耐受221℉）。通过压接工艺实现电缆端接（电缆类型为STP），适用于工业信号传输场景。该系列产品通过优化的锁定设计提升了耐久性和连接稳定性，能有效保障信号传输的连续性。

一、1802113-1中文手册

分类	详情

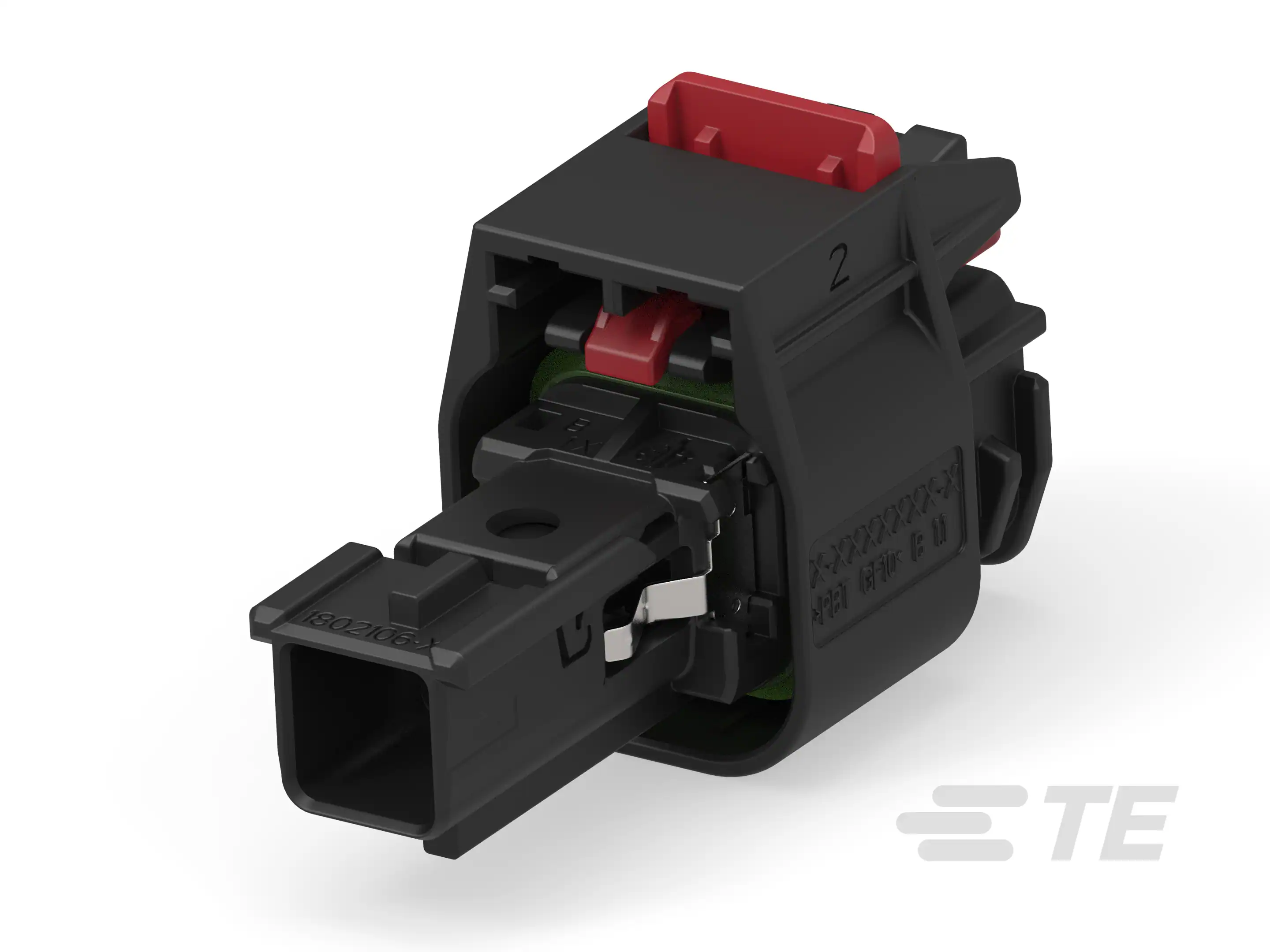

产品图
产品型号	1802113-1
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
弹簧锁	带有
位数	1
标称电压架构(V)	60
阻抗(Ω)	100
插针	不带
出线角度	180°
连接器和键控代码	A
对接公端宽度	.5mm[.02in]
对接公端厚度	.4mm[.016in]
线缆端接方法	压接
接合固定	不带
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）	1.8mm[.071in]
连接器高度	11.4mm[.45in]
产品长度	17.45mm[.687in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
电缆类型	STP
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 600
屏蔽	否
电路应用	Signal
封装方法	袋和盒
能够保证连接器位置	否
采购入口	1802113-1现货
原厂手册	1802113-1数据手册.PDF

二、1802113-1配套型号

配套型号	产品图
2344044-1
更多配套型号查询	1802113-1配套型号大全

三、1802113-1适用领域

泰科1802113-1连接器凭借其密封性、信号可靠性及宽温度适应能力，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围-40°C至105°C适应工厂多变温控环境，弹簧锁机制结合密封设计确保高振动条件下端子的稳定锁定，自由悬挂安装兼容紧凑电缆布局，支持传感器信号传输与控制链路的不间断运行。

2. 汽车电子系统：键控代码A与精密端子对准（对接公差低至0.4mm厚度）有效防止误插，适用于车载ECU和线束接口等场景，0-600MHz频率范围保障信号完整性，提升行车安全性与数据传输可靠性。

3. 户外能源设备：自由悬挂安装适配风力发电机组或太阳能逆变器等紧凑空间，宽温度耐受性抵御极端天气变化，黑色壳体提供通用环境适应性，密封特性抵抗沙尘和湿气侵蚀。

4. 通信与数据传输：缆到板/缆到缆灵活连接方式支持路由器及交换机内部中等速率信号传输（最高600MHz），单行1.8mm中心间距平衡空间利用率与抗干扰能力，压接端接确保电缆稳定连接。

四、1802113-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装结构缺乏机械固定点，长期振动或外力牵引易导致连接器移位或脱落。

方案：增加应力消除装置（如卡扣式锁止绑带），使线缆受力点均匀分布于固定支架；或增设导轨支撑结构分散外部应力。

2. 密封界面失效风险

问题：IP67防护等级依赖密封面紧密贴合，若安装偏差或环境湿度＞80%RH时，湿气/污染物可能渗入。

方案：安装前清洁密封槽并涂抹硅基防水脂，定期检查密封圈弹性；控制环境湿度≤80%RH，腐蚀环境建议采用双重密封结构。

3. 端子压接质量缺陷

问题：1.2mm母端子压接高度超公差(＞±0.2~0.5mm)或氧化导致接触电阻上升。

方案：使用校准后的压接工具确保高度公差±0.3mm；接触不良时用陶瓷纤维刷清理氧化层，电阻值持续异常需更换端子（参考标准：IEC 60352-2）。

4. 外壳热变形风险

问题：尼龙材质外壳在持续＞105°C环境（如引擎舱）或接触酸碱液体时可能变形开裂。

方案：避免接触pH值＜4或＞10的化学介质；工作温度＞105°C时更换金属外壳版本（兼容型号：TE 1802113-2），每季度进行目视结构检查。

5. 键控对接失准

问题：键控代码A型公端未与母端轴向对齐，导致端子受力弯曲或虚接。

方案：对接前验证键控标记（代码A）及端子序列；使用引导柱辅助工具实现±0.1mm定位精度，错位力需＜15N。
