泰科TE 1718731-1连接器中文手册_现货采购_配套型号指南

泰科1718731-1是一款专为48V电压架构设计的工业级双排母端子护套连接器，含2排共10个插座端子。其主体采用PBT GF材料，具备屏蔽功能，适用于信号传输。该连接器核心参数包括： 接口规格：2.54mm中心间距，方形对接公端尺寸0.63mm×0.63mm 环境耐受性：工作温度范围-40℃至80℃（-40℉至176℉），适应严苛工业环境 电气性能：工作电压12V AC，支持压接线缆端接 物理特性：紧凑尺寸23.08×20×13.8mm（长×宽×高），黑色壳体 接触可靠性：端子采用镀锡处理，保障稳定导电性 典型应用于工业控制柜、自动化设备等需紧凑空间内多路信号传输的场景。其设计兼顾高密度布线与抗干扰需求，符合工业设备对连接器耐温、抗震及长期稳定性的严苛标准。

一、1718731-1中文手册

分类	详情

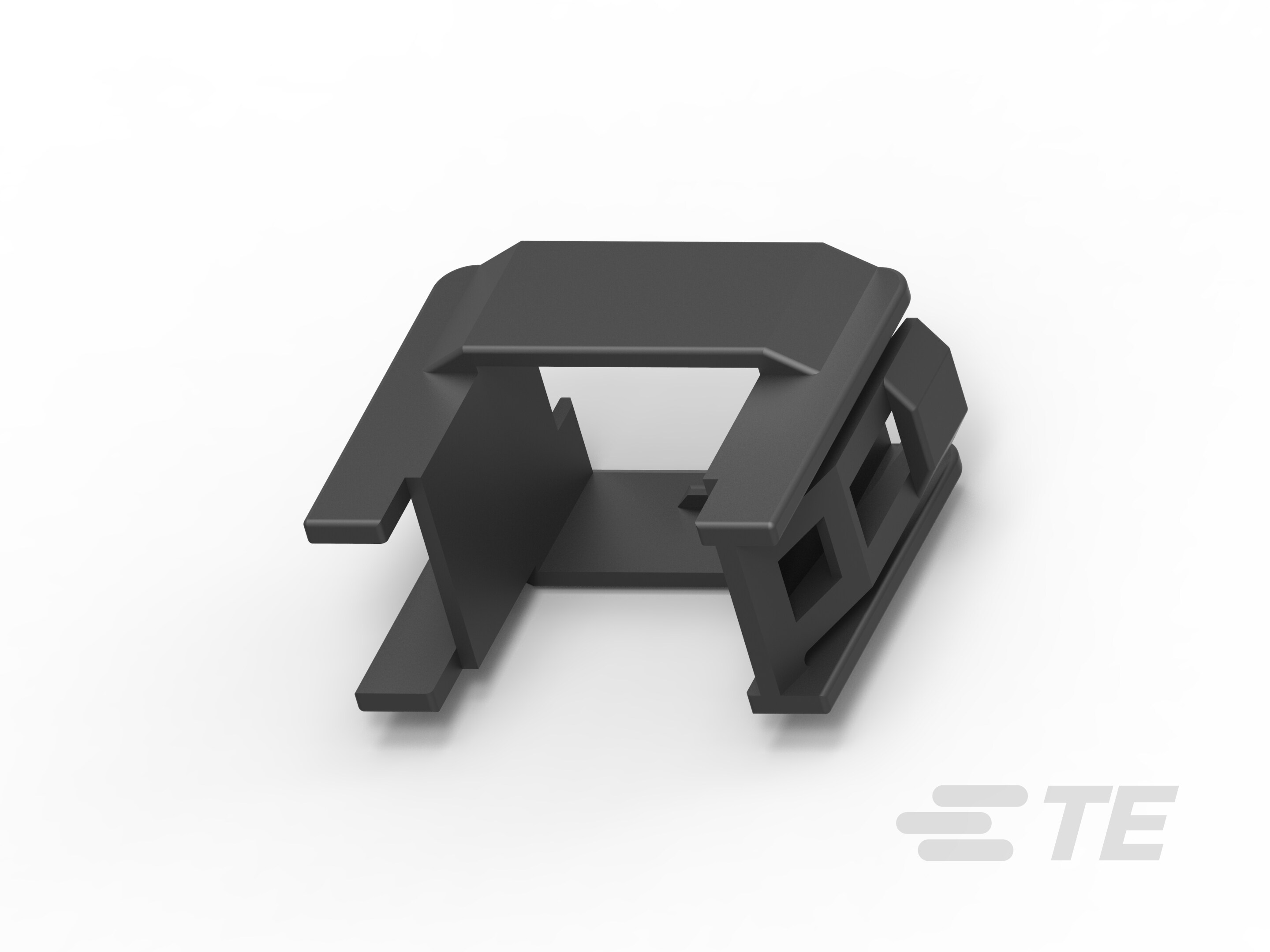

产品图
产品型号	1718731-1
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	线到设备
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	10
标称电压架构(V)	48
工作电压(VAC)	12
电缆出口类型	固定
主体材料	PBT GF
插针	不带
端子类型	插座
中心接触件	不带
端子接触部电镀材料	锡 (Sn)
射频连接器中心端子电镀材料	锡 (Sn)
外部端子电镀材料	无
对接公端宽度	.63mm[.025in]
对接公端厚度	.63mm[.025in]
线缆端接方法	压接
接合固定	不带
壳体颜色	黑色
中心线（间距）	2.54mm[.1in]
连接器高度	13.8mm[.54in]
产品长度	23.08mm[.937in]
产品宽度	20mm[.787in]
工作温度（最大值）(°C)	65 | 70 | 80
工作温度（最大值）(°F)	176
工组温度范围	-40 – 80°C[-40 – 176°F]
屏蔽	是
电路应用	Signal
封装方法	Box
封装数量	2500
电介质材料	PBT
能够保证连接器位置	否
采购入口	1718731-1现货
原厂手册	1718731-1数据手册.PDF

二、1718731-1配套型号

三、1718731-1适用领域

泰科1718731-1连接器凭借其坚固结构、信号传输稳定性及宽温耐受性，适用于多种严苛环境下的可靠连接需求。具体应用领域包括：

1. 工业自动化与机械控制：PBT GF增强材料（耐温-40℃至80℃）与屏蔽设计提供抗机械应力及电磁干扰能力，适配工厂设备中的传感器接口与控制链路，确保高振动、多尘环境下的稳定信号传输。

2. 汽车电子系统：48V标称电压架构及10位双排布局（2.54mm间距）精准匹配车辆电气需求，适用于发动机控制单元(ECU)、线束接口等场景，通过压接端子端接提升行车安全性与连接可靠性。

3. 户外能源设备：宽温工作范围（-40℃至80℃）支持太阳能逆变器、风力机组等暴露环境，固定电缆出口布局适配紧凑接线需求，黑色外壳优化工业现场的长期耐用性。

4. 医疗仪器与设备：PBT GF材料的耐化学性与屏蔽特性简化医疗设备内部布线，保障信号完整性并降低液体渗入风险，适用于监护仪、诊断设备等需清洁维护的场景。

5. 通信与数据传输：双排线到设备结构（2.54mm间距）结合内置屏蔽层，有效抑制高速信号传输中的衰减和干扰，适用于路由器、基站内部模块的低压信号连接（12V工作电压）。

该连接器通过增强材料、精准端接与宽温适应性，在复杂场景中实现长期可靠连接，黑色外壳进一步强化工业场景中的辨识度与耐久性。

四、1718731-1常见问题与解决方案

泰科1718731-1连接器常见问题与解决方案

1. 安装松动或脱落

问题：固定电缆出口设计缺乏额外应力消除机制，在振动或机械外力下易导致连接器脱位或线缆移位。

方案：加装外部应力消除部件（如电缆夹或绑带），优化布线路径以均匀分布应力，并在设备端增设固定支架。

2. 环境密封性不足

问题：不可密封设计在潮湿或污染环境中（如湿度>80%RH）易渗入水分或杂质，影响信号稳定性。

方案：接口处涂抹防水硅胶涂层，并定期维护环境温湿度（保持≤70%RH）；建议在关键应用中使用定制密封罩防护。

3. 端子接触不良

问题：压接端子的公差控制失误（高度偏差>±0.2mm）或锡层氧化可能导致接触电阻升高，引发信号中断。

4. 外壳高温变形风险

问题：PBT GF主体材料在持续高温环境（>75°C）下易软化或变形，影响结构完整性。

方案：避免暴露于80°C以上场景；高温应用时改用金属加固外壳或增加散热装置，并进行季度性外观检查。

5. 对接不准确或错位

问题：公端尺寸（0.63mm宽×0.63mm厚）与连接器母端匹配偏差，易因安装误差导致信号连接失效。

方案：使用专用对准工具（如引导销）进行预定位；安装前复核公母端尺寸及接线顺序，确保零偏差对接。
