接线端子连接器接线全指南：从工具准备到防松工艺的标准化流程

接线端子连接器的正确接线是保障电气系统可靠性的核心,螺钉端子需精准控制扭矩(0.6±0.05N·m)，弹簧端子依赖弹片刺破力(>200N)，压接端子要求压力2000N确保气密连接,错误操作可导致接触电阻超标(>5mΩ)，引发温升>70℃风险,接插世界网将分六步解析标准化流程，并附扭矩对照表与防松工艺图示。

一、接线准备：工具与线缆处理规范

1. 必备工具清单

2. 线头处理标准

剥线长度：

多股线防散：

涂抹导电膏或加铜套管预压接(避免毛刺外露)

二、三大类端子接线标准流程

1. 螺钉端子(UK/栅栏式)

步骤1：松开螺钉

逆时针旋转1.5圈(禁止完全拧出，防止丢失)

步骤2：插入线芯

线头垂直插入到底，外露铜线≤1mm(防短路)

步骤3：扭矩锁紧

步骤4：拉力测试

施力>40N(6mm²线)持续10秒，线头位移<0.5mm

2. 弹簧端子(WAGO/SAK)

步骤1：打开卡扣

螺丝刀压下操作杆至60°位置(听见“咔嗒”解锁声)

步骤2：垂直插线

线头抵住金属挡板(插入深度≥8mm)

步骤3：释放锁定

操作杆回弹(弹片压力>200N)，完成刺破连接

严禁操作：使用已弯曲线头(接触面积减少50%)

3. 压接端子(DTM/环形端子)

步骤1：套入线鼻

铜管完全包裹线芯(外露铜丝=0mm)

步骤2：模具匹配

选择对应线径的压接模(如6mm²用DTM6模具)

步骤3：压力控制

步骤4：气密检测

压接截面无可见孔隙(防水端子浸水测试24h)

三、场景化接线工艺强化

1. 工业振动场景防松方案

螺钉端子：

加装弹簧垫圈+尼龙锁紧帽(PHOENIX SC系列)

压接端子：

采用双孔压接(如DTM 6-2S)

禁止使用：无防松设计的普通UK端子(松脱率>30%)

2. 户外潮湿环境防腐措施

密封处理：

① 端子接触面涂电力复合脂(Dow Corning 4)

② 线缆入口加PG密封接头(IP68防护)

腐蚀案例：

未防护端子盐雾96小时后电阻增加300%

3. 大电流端子温升控制

关键参数：

接触电阻<2mΩ(微欧表检测)

载流100A时温升≤45K(红外热像仪监控)

优化工艺：

铜排接触面镀银(电阻降低40%)

四、高频故障诊断与解决

1. 接触不良(电阻>5mΩ)

根因检测：

① 万用表测量端子两端电阻

② 热成像仪定位过热点

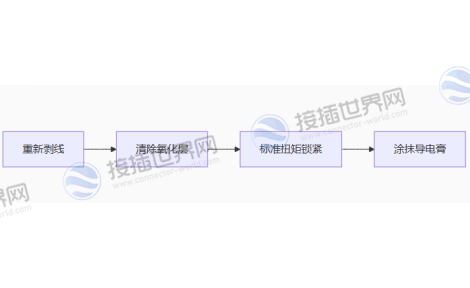

解决流程：

2. 振动松脱(位移>1mm)

预防方案：

弹簧端子替代螺钉式(松脱率降90%)

栅栏端子采用对角锁紧顺序(见下图)：

3. 绝缘失效(爬电距离<5.5mm)

致命错误：

线头外露>2mm(1000V工况下可击穿空气)

纠正措施：

选用全封闭端子(如WAGO 221)

五、接线工艺验证标准

接线端子连接器标准化接线需严守三大铁律：

1. 线径匹配(误差<0.2mm²)

2. 扭矩精准(UK6N=0.8±0.1N·m)

3. 插接到位(外露≤1mm)

工业场景必用防松工艺(弹簧垫圈/对角锁紧)，户外环境强化密封防腐(IP67+电力脂)。定期检测接触电阻(<2mΩ)可预防90%电气故障。
