TE 1-2203571-3是一款单通道(1位)同轴电缆连接器公端子护套。其核心特点包括采用压接式线缆端接、180°出线角度设计，适用于电缆安装（自由悬挂）。该连接器支持高达800V的标称电压架构，最大工作温度125°C（宽温范围为-40至125°C），额定电流为1A。壳体为粉绿色，不具备屏蔽和连接器位置保证功能，主要应用于非密封环境下的同轴电缆互连场景。

一、1-2203571-3中文手册

分类	详情

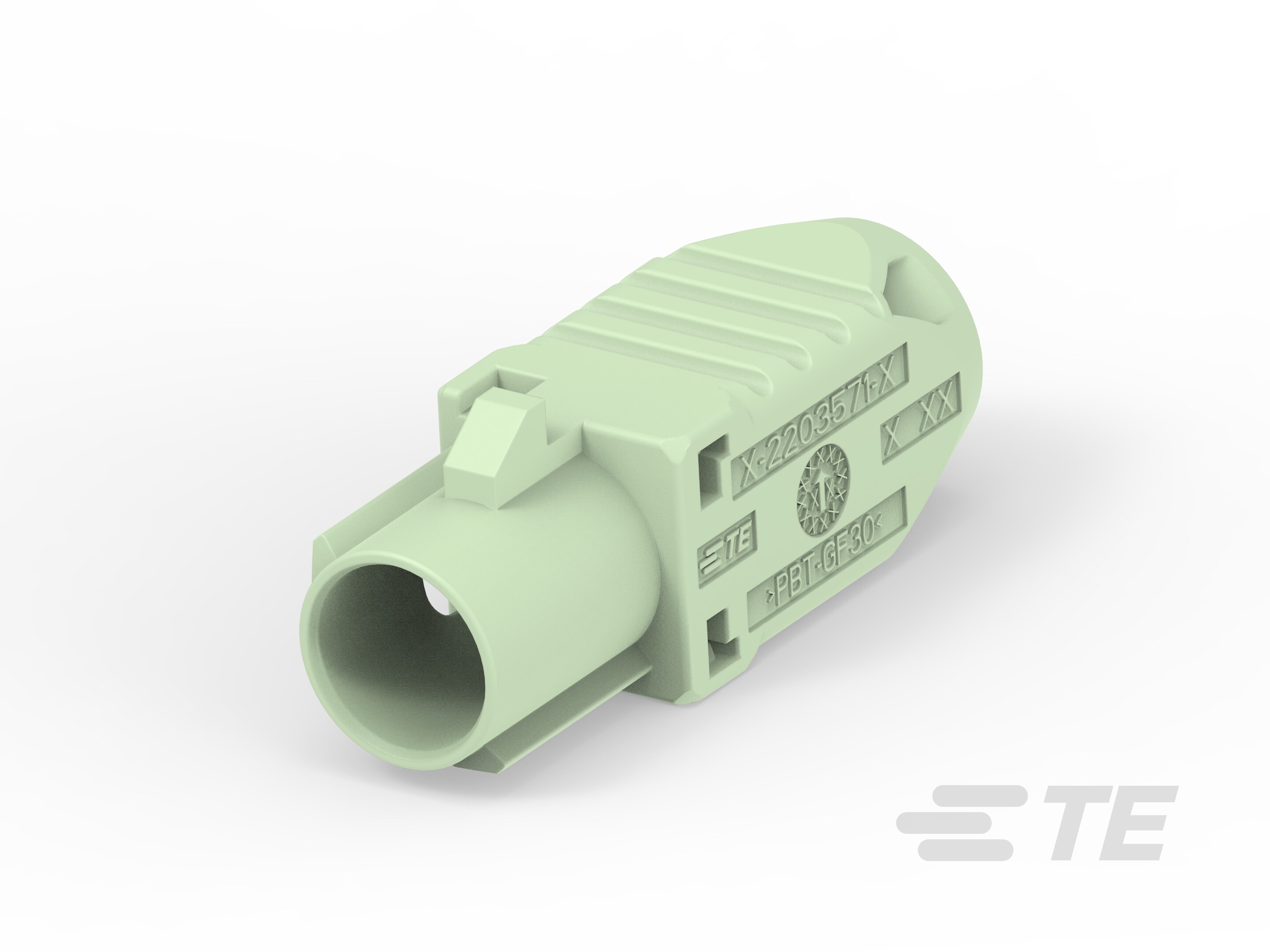

产品图
产品型号	1-2203571-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	N
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	粉绿色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2203571-3现货
原厂手册	1-2203571-3数据手册.PDF

二、1-2203571-3配套型号

三、1-2203571-3适用领域

泰科1-2203571-3连接器凭借其宽工作温度范围、键控防误插特性及灵活安装方式，适用于以下领域：

1. 工业自动化控制：工作温度范围-40°C至125°C适应极端环境下的高低温波动，自由悬挂安装方式支持振动环境中电缆的紧凑布局，适用于传感器信号传输与设备内部连线。

2. 汽车电子子系统：键控代码N提供精准端子对准机制，防止误插操作，800V高压架构适配车载ECU和线束接口等场景，保障信号稳定性与行车安全。

3. 通信与数据传输设备：同轴电缆类型与缆到缆连接系统支持高效信号传输，1位单行布局（180°出线角度）优化空间利用并降低干扰，适用于路由器、基站等内部高频信号链路。

4. 能源设备内部接线：宽温域特性（-40°C至125°C）满足太阳能逆变器或风力发电机组内部环境需求，压接端接方法确保长期连接的耐用性。

5. 消费电子与仪器仪表：低电流（1A最大）与高电压兼容性适配测试设备、小型仪器内部布线，粉绿色外壳便于快速识别和维护操作。

该连接器通过键控机制、压接端接和自由悬挂设计，在复杂应用中实现可靠连接，同时兼顾空间效率与信号完整性。

四、1-2203571-3常见问题与解决方案

1. 自由悬挂安装稳定性问题

问题：180°出线角的电缆安装方式缺乏机械固定点，外力或振动易导致连接器位移。

方案：增加应力消除卡扣或绑带夹具，均匀分散线缆应力；在振动环境中增设支撑结构。

2. 端子压接可靠性不足

问题：1A微电流传输场景下，母端子压接高度超公差（±0.2~0.5mm）或氧化导致接触失效。

方案：使用经校准的压接工具操作，定期清洁端子氧化层；极端工况下更换镀金端子提升导电性。

3. 高温环境耐受性风险

问题：尼龙6/6外壳在125°C工作极限温度下长期使用可能软化变形。

方案：超过100°C工况改用金属外壳型号；每季度检查外壳结构性完整性。

4. 无密封设计湿度敏感

问题：非密封结构（IP等级未标注）在>80%RH湿度环境下易引发电化学腐蚀。

方案：安装环境湿度控制在≤80%RH；关键部位涂覆三防漆增强防护。

5. 键控识别错误

问题：键控代码"N"与公端对插时需精确匹配，错位可能导致端子机械损伤。

方案：对接前验证键控代码对应关系；使用导向柱辅助定位工具实现零误差插合。

技术说明：此单孔位连接器适用于800V架构同轴线缆，作业温度区间-40~125°C。禁止强酸/碱环境使用，压接质量需通过IEC 60352-2标准验证。
