泰科TE 2203575-5连接器中文手册_现货采购_配套型号指南
泰科2203575-5是一款用于电缆间连接的1行2位公端子护套连接器。该产品支持800V电压架构，采用180°出线角度设计，中心间距为8mm。其压接式端接方式确保了连接的可靠性，工作温度范围为-40℃至125℃，满足严苛环境要求。该连接器采用叶绿色壳体，适配同轴电缆，适用于低电流信号传输场景（最大额定电流1A）。作为TE Connectivity产品线的组成部分，它延续了该品牌在连接器领域的高可靠性和耐候性特点，尤其适合需要耐受宽温工况的工业设备应用。需要注意的是，该型号不具备密封功能及连接器位置保障机制。
一、2203575-5中文手册
| 分类 | 详情 |
|---|---|

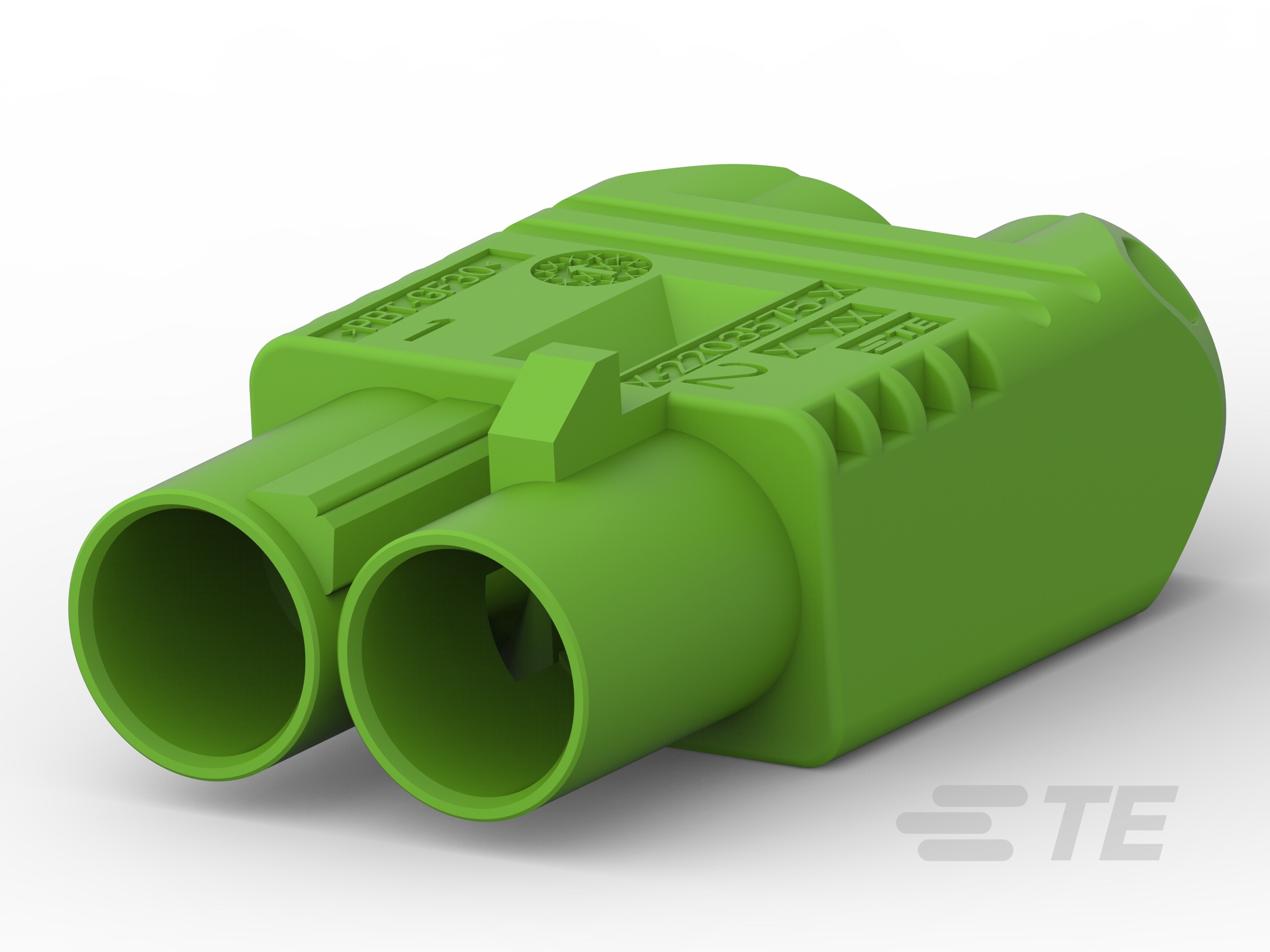

| 产品图 |
|
| 产品型号 | 2203575-5 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | E |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 叶绿色 |
| 中心线（间距） | 8mm[.315in] |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2203575-5现货 |
| 原厂手册 | 2203575-5数据手册.PDF |
二、2203575-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272522-5 | 暂无 |
| 更多配套型号查询 | 2203575-5配套型号大全 |
三、2203575-5适用领域
泰科2203575-5连接器适用领域
1. 工业自动化与信号传输
- 适配场景：适用于PLC控制柜、传感器及检测设备。
- 核心优势：8mm宽间距布局平衡连接密度与抗干扰性能，配合同轴电缆设计（标称电压800V）保障高频信号完整性；工作温度范围（-40°C至125°C）适应高温车间环境，自由悬挂安装方式简化移动设备布线。
2. 汽车电子高压子系统
- 适配场景：车载电池管理系统（BMS）、高压控制单元。
- 核心优势：800V电压架构满足电动车高压链路需求，180°出线角度优化空间布局；键控代码E设计防止端子误插，叶绿色壳体提升检修辨识效率，压接线缆端接工艺确保振动环境下的物理稳定性。
3. 户外能源设备
- 适配场景：太阳能光伏汇流箱、风电设备监控模块。
- 核心优势：宽温域耐受性（-40°C至125°C）适应昼夜温差与极端气候，同轴结构屏蔽外部电磁干扰，自由悬挂式安装适配紧凑型机柜电缆排布。
4. 测试与测量仪器
- 适配场景：实验室数据采集设备、高精度检测工装。
- 核心优势：2位单行布局（8mm间距）减少串扰风险，支持1A电流与同轴信号传输，确保低损耗测量数据；叶绿色外壳便于多接口设备的快速定位与维护。
5. 特种设备内部连接
- 适配场景：医疗影像设备电源模块、船舶控制单元。
- 核心优势：压接端接工艺提供抗机械应力性能，宽温度耐受性满足密闭空间热管理挑战，180°出线设计优化狭小空间布线效率。
产品核心价值总结
泰科2203575-5连接器通过高电压耐受（800V）、宽温域稳定性（-40°C至125°C）及抗干扰同轴结构，在工业高压、车载系统及户外能源场景中实现可靠信号与电力传输；其键控代码防误插机制、自由悬挂式安装及叶绿色高辨识度壳体，进一步强化了复杂环境下的操作安全性与维护效率。
四、2203575-5常见问题与解决方案
泰科2203575-5连接器常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式电缆安装缺乏固定支撑点，在振动或外力作用下容易移位或脱开，影响连接稳定性。
方案：集成应力消除附件（如卡扣或绑带），确保电缆承受均匀力分布；或增设机械支撑结构分散外力，防止连接器脱离。
2. 密封性不足
问题：连接器设计未集成密封功能（可密封否），在高温或高湿环境（环境湿度超过80%RH）下易引入污染物或水分，导致内部电路腐蚀。
方案：外部添加硅胶密封圈增强防护，并控制环境湿度低于上限；定期清洁接触面以维持清洁度。
3. 端子接触不良
问题：压接端子在操作过程中可能因高度公差失控（超出±0.2~0.5mm）或氧化层积累，导致接触电阻增加，信号传输不稳定（端子额定电流仅1A）。
方案：使用精密压接工具严格按公差执行端接，必要时以专用清洁剂去除氧化层；若出现持续问题，更换端子。
4. 外壳变形或老化
问题：连接器工作温度上限为125°C，在高温或化学暴露下壳体材质可能软化变形或腐蚀，降低机械强度。
方案：避免强酸/碱环境；在长期高温场景中替换为金属外壳型号；例行检查外壳完整性。
5. 键控错位或对接偏差
问题：键控代码E与公端未匹配时，易引发连接不牢或信号中断（中心线间距8mm）。
方案：安装前确认键控代码一致性及端子排列顺序；利用对准工具辅助定位，确保精准互配。
