泰科TE 2203575-6连接器中文手册_现货采购_配套型号指南

泰科2203575-6是一款单行双位公端子护套型连接器，专为电缆间（缆到缆）连接设计。其采用压接式线缆端接方式，适用于自由悬挂的电缆安装场景，工作电压架构为800V，端子最大额定电流为1A。该连接器为坚果褐色，中心间距8mm（0.315英寸），出线角度为180°，键控代码为F。其兼容同轴电缆，不具备密封、屏蔽及连接器位置保持功能。工作温度范围为-40°C至125°C（-40°F至257°F），最高工作温度可达125°C（257°F）。

一、2203575-6中文手册

分类	详情

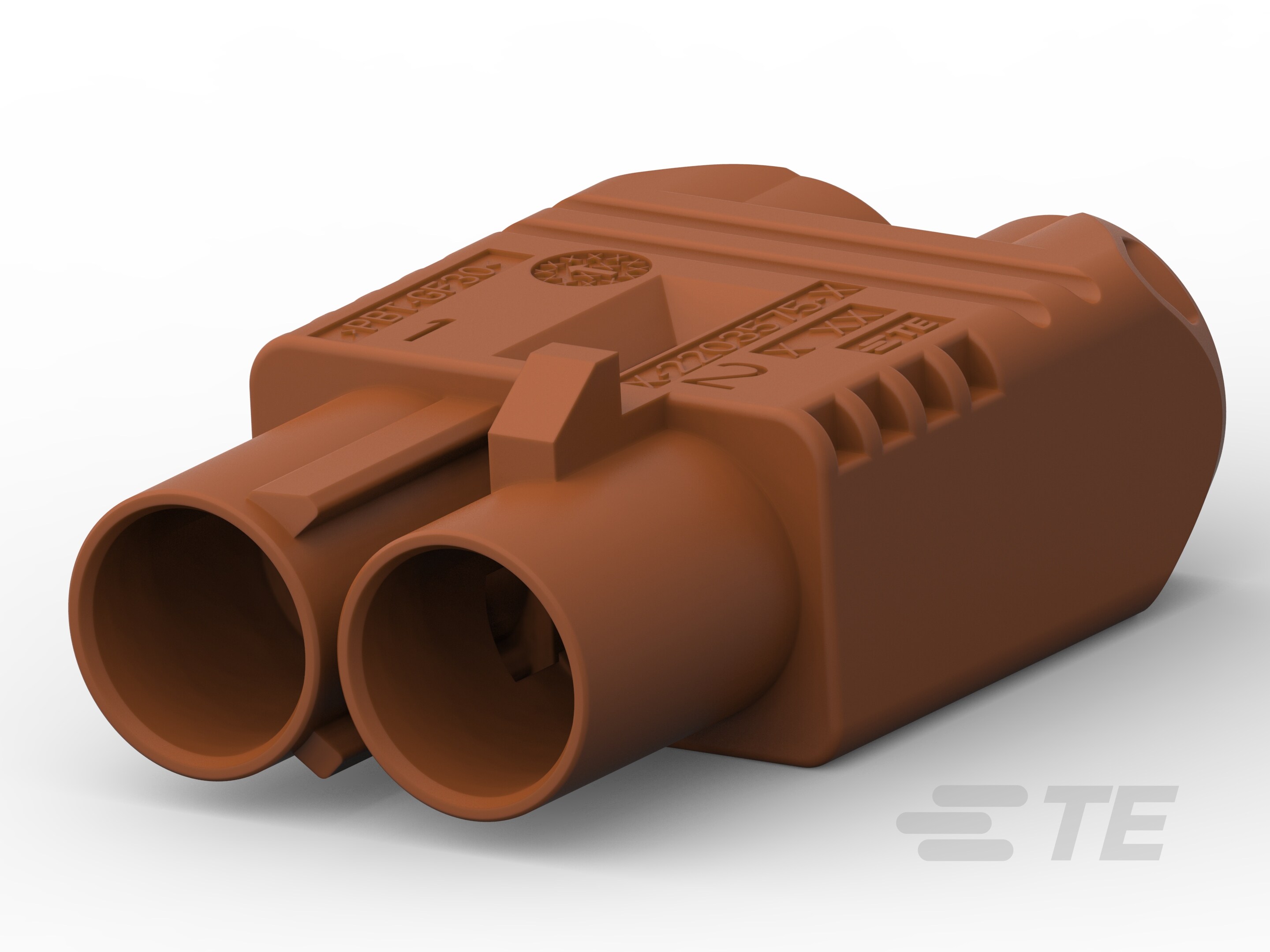

产品图
产品型号	2203575-6
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	F
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203575-6现货
原厂手册	2203575-6数据手册.PDF

二、2203575-6配套型号

三、2203575-6适用领域

泰科2203575-6连接器凭借其高电压承载能力和宽温域稳定性，适用于以下专业场景：

1. 工业电力传输与控制系统：800V标称电压架构（最高125℃）结合同轴电缆传输特性，适配变频器、伺服驱动器等电力模块的连接需求；180°出线角度优化机柜内电缆走向，电缆安装结构简化高振动环境下的维护流程。

2. 汽车高压电气单元：坚果褐色外壳提升引擎舱内辨识度，-40℃至125℃工作温度范围覆盖极端工况，键控代码F确保动力电池管理系统、车载充电器等高压单元的防误插安全连接。

3. 户外能源设备电力链路：8mm大间距设计增强高电压传输安全性，坚果褐色壳体耐候特性适配光伏汇流箱、储能系统等户外设备，压接端接保障电缆在温差变化下的机械稳定性。

4. 重型机械电子模块：公端子护套结构提供稳固的接口保护，自由悬挂安装方式兼容工程机械的移动线缆布局，同轴电缆连接满足设备内部高频信号与电力同步传输需求。

该连接器通过宽温域耐受性、高压架构优化及定向键控设计，为严苛环境下的电力传输与信号控制提供可靠接口，坚果褐色壳体进一步强化工业场景中的运维可视性。

四、2203575-6常见问题与解决方案

泰科2203575-6连接器常见问题与解决方案

1. 安装松动或脱落

问题：电缆安装方式（自由悬挂）缺乏机械固定点，受外部振动或应力影响易导致连接器位移或脱开。

方案：添加外部应力消除附件（如卡扣、绑带），确保电缆受力均匀分布，或在布线路径增加支撑结构分散机械负载。

2. 密封性不足

问题：连接器本身不具密封功能，在高湿度或污染环境（如工业车间）易渗入灰尘、液体等污染物。

方案：定期清洁端子接触面，建议在暴露环境加装硅胶密封圈增强防护，并控制应用环境湿度≤80%RH。

3. 端子接触不良

问题：1A额定电流端子压接不当或长期氧化（因工作温度-40–125°C变化影响）导致接触电阻异常或信号中断。

方案：按压接公差（如±0.2mm）严格操作端接工具，使用专用清洁剂去除氧化层，必要时更换受损端子。

4. 外壳变形或劣化

问题：塑料外壳在高温（>125°C）或化学腐蚀环境（如酸碱暴露）易发生热变形或材料降解。

方案：避免在强酸/碱或极端温度场景直接使用，高温环境中改用金属外壳兼容型号，定期目视检查外壳完整性。

5. 键控错位或对接失误

问题：键控代码F未与公端匹配（或因180°出线角度导致安装偏差），引发连接不牢固或电气短路风险。

方案：安装前核对公/母端键控代码及端子排列顺序，使用对准工装辅助定位，确保连接器精准物理对接。
