泰科TE 2203575-7连接器中文手册_现货采购_配套型号指南

泰科2203575-7连接器是一款2位单行公端子护套，专为缆到缆信号传输设计。其标称电压为800V，单端子最大载流1A，适用于微电流信号场景。该连接器采用180°出线角度直式电缆安装，中心间距8mm，支持.5mm插针接合。壳体为蓝灰色塑料，工作温度范围为-40至125°C，满足宽温环境需求。采用压接端接工艺，适配同轴电缆，但不具备密封性、屏蔽功能及连接器位置保障能力。整体结构紧凑，符合工业设备基础信号连接的标准性能要求。

一、2203575-7中文手册

分类	详情

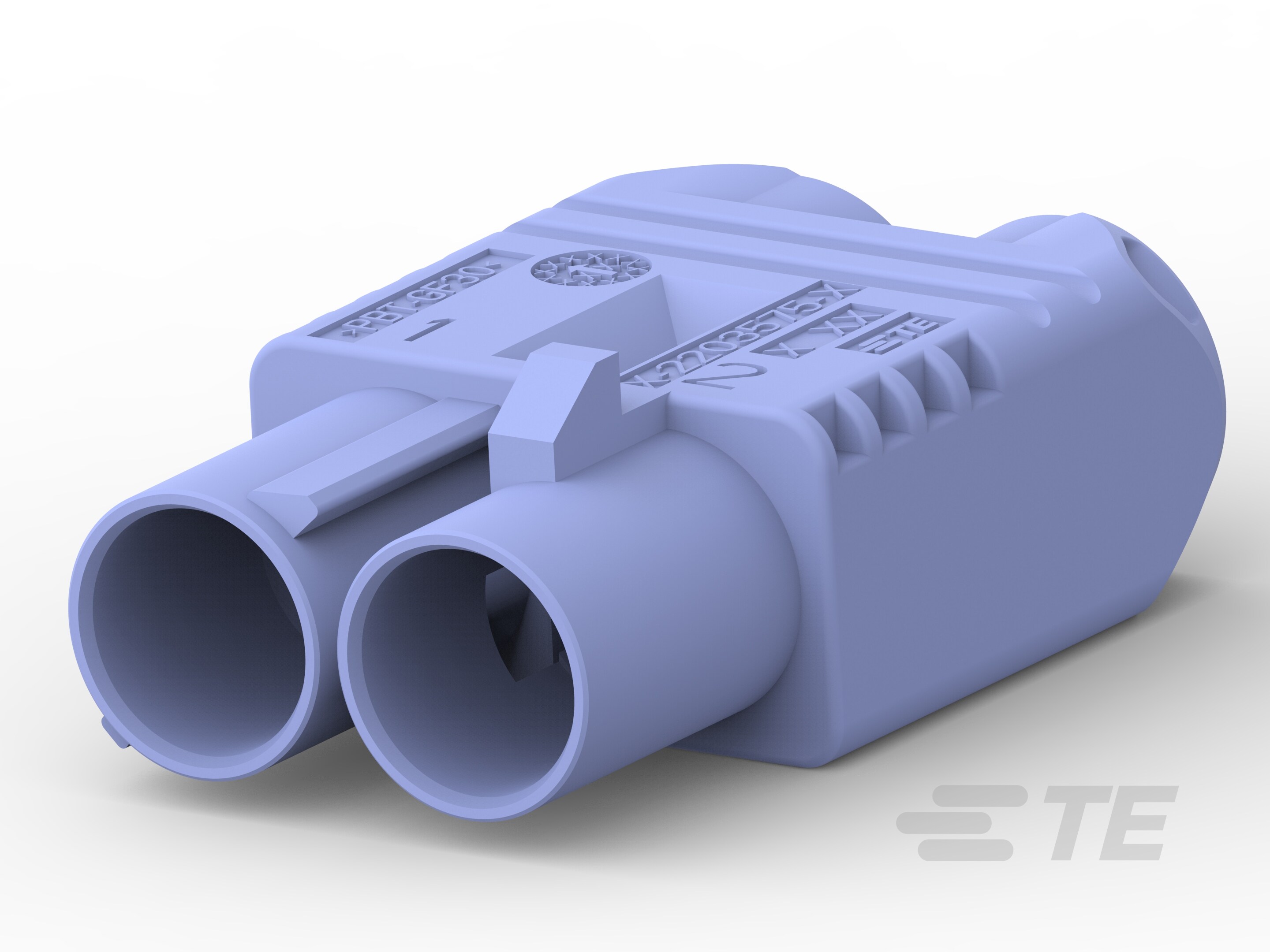

产品图
产品型号	2203575-7
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	2
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	G
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝灰色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2203575-7现货
原厂手册	2203575-7数据手册.PDF

二、2203575-7配套型号

三、2203575-7适用领域

泰科2203575-7连接器凭借其高电压承载能力、宽温度适应性及紧凑设计，广泛应用于以下领域：

1. 工业自动化与机械控制：自由悬挂安装方式简化电缆布局，适用PLC控制单元、传感器网络等场景；工作温度范围（-40°C至125°C）确保高振动或极端环境下的信号传输稳定性；同轴电缆类型支持精确信号链路的持续可靠连接。

2. 汽车电子系统：键控代码G机制防止端子误插，适配车载信号传输需求（如低电流传感器接口）；端子额定电流（1A）满足ECU通信模块等弱电系统要求，8mm间距设计维持连接可靠性，避免行车干扰风险。

3. 通信与数据传输：缆到缆连接器结构优化线到线信号传输，支持路由器、交换机等设备内部高速数据链路；8mm中心线间距提供充分电隔离，降低干扰风险；蓝灰色壳体便于设备维护时的快速识别与定位。

4. 消费电子设备：紧凑单行2位布局（8mm间距）适应智能手机外设、平板接口等紧凑空间需求；压接线缆端接确保插拔耐用性；信号级电路应用保障低功耗数据传输的长期一致性。

5. 户外能源监控系统：自由悬挂安装类型兼容太阳能逆变器、风电监控等紧凑布局；宽工作温度耐受力（-40°C至125°C）抵御雨水、温变环境；蓝灰色外壳增强复杂户外场景的可辨识性与部署效率。

该连接器通过键控G代码、耐压架构（800V）及电缆安装机制，实现信号应用场景中的长期可靠对接；蓝灰色壳体进一步提升工业环境下的部署辨识度。

四、2203575-7常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，在高振动或外力冲击下容易导致连接器位移或脱落，影响电路稳定性。

方案：添加应力消除附件如塑料卡扣或扎线绑带，确保电缆受力均匀分布；或增加金属支架支撑结构分散机械应力，避免单点承重。

2. 端子接触不良

问题：端子压接不当（公差超限）或暴露于高温环境导致氧化，引起接触电阻升高（超过标准值），信号传输异常。

方案：压接时控制高度公差在 ±0.2~0.5mm 范围内；使用非研磨性清洁工具去除端子氧化层；在持续高温工况下定期检测端子电阻值，必要时更换新端子。

3. 外壳变形或龟裂

问题：尼龙6/6外壳在高温上限（125°C）或热循环下易软化变形，长期暴露于湿冷环境（-40°C）可能导致材料龟裂。

方案：避免在强酸碱或>125°C环境使用；在极端工况下改用全金属外壳型号；每季度检查外壳物理完整性，预防裂纹扩展。

4. 键控错位或连接失效

问题：键控代码G未与公端匹配或端子排列错误，导致连接器无法正确插合或频繁断开。

方案：安装前核对双方键控代码（需一致为G）及端子序列；使用特制对准导板辅助定位，确保180°出线角度下对接精准。

5. 信号干扰或性能衰减

问题：无屏蔽设计且环境温度波动大（-40~125°C），易受电磁干扰或湿热影响信号电路（同轴电缆），导致传输失真。

方案：控制环境湿度≤80%RH并远离强干扰源；定期清洁接口触点；在高速信号应用中加装外部屏蔽套筒提升抗干扰性。
