TE Connectivity（泰科）的1823857-4连接器是一款用于线对线连接的直出式（180°出线）公端子护套。它具有4个引脚，采用单排布置，支持压接方式端接电缆。该连接器具备可密封特性（防护等级相关信息需结合具体密封塞型号），壳体为信号蓝色调，适合自由悬挂安装方式。其工作温度范围较宽（-40°C至105°C/-40°F至221°F），适用于多种工业应用环境（如汽车、医疗等领域的线束系统）。该连接器不提供连接器位置保障功能（CPA），且为非屏蔽设计。

一、1823857-4中文手册

分类	详情

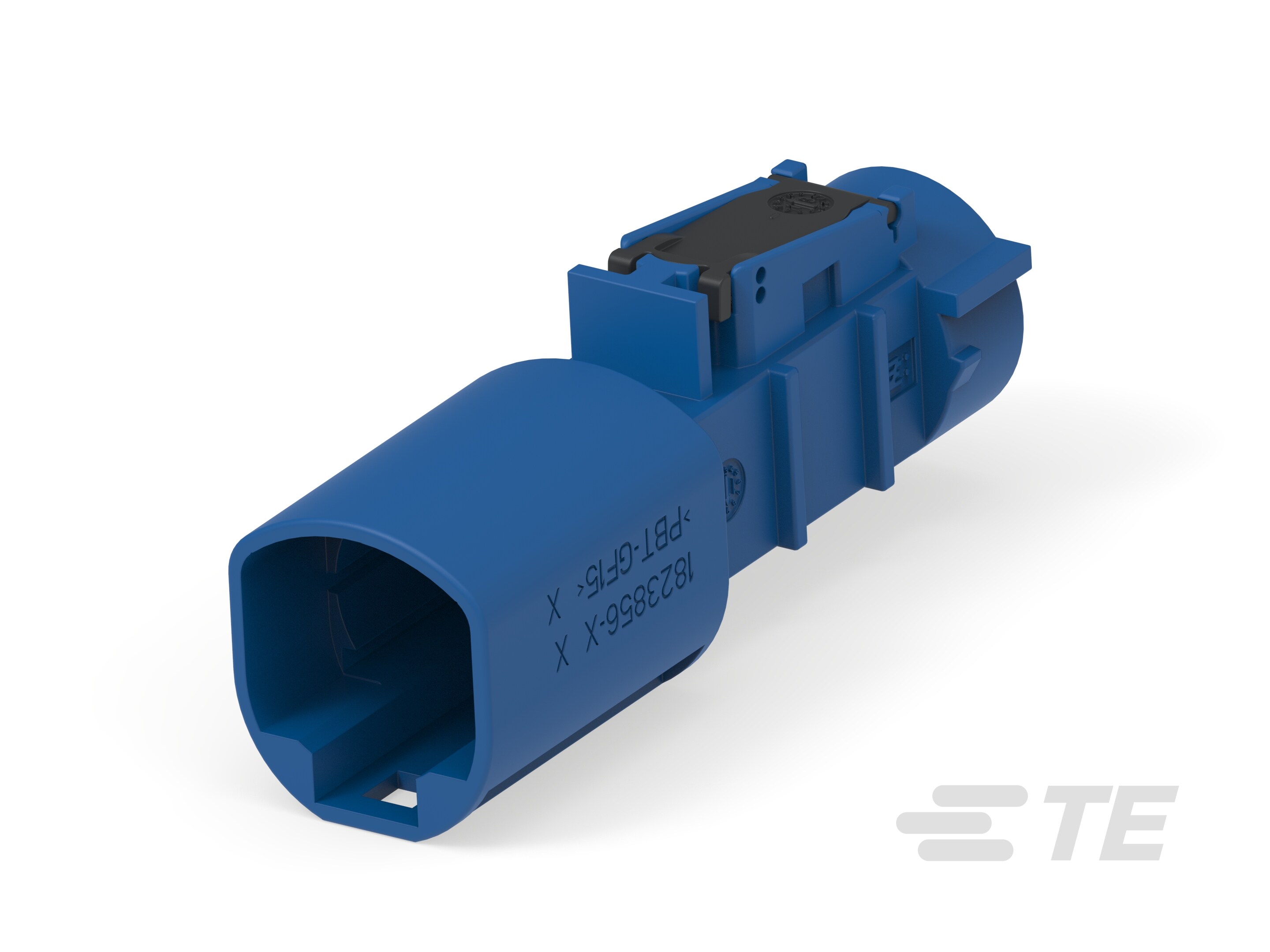

产品图
产品型号	1823857-4
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	是
连接器和壳体类型	公端子护套
行数	1
位数	4
出线角度	180°
连接器和键控代码	C
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1823857-4现货
原厂手册	1823857-4数据手册.PDF

二、1823857-4配套型号

三、1823857-4适用领域

泰科1823857-4连接器凭借其宽温域密封设计、精准互配结构及紧凑布局，主要服务于以下工业与技术领域：

1. 工业自动化控制线缆系统

IP67防护等级与自由悬挂式安装（电缆安装）适配设备内部布线空间限制，耐温范围-40℃至105℃覆盖高温车间环境，压接式端子确保传感器信号在震动、粉尘环境中稳定传输。

2. 新能源汽车电子模块互连

键控代码C有效防止车载ECU、BMS控制单元线束误插，180°出线角度节省机舱空间布局，压接端接保障高振动工况下的电源连接可靠性。

3. 户外能源设备电力传输

IP67密封结构抵御太阳能逆变器、风力发电机组遭遇的雨雪侵蚀，信号蓝色外壳提升工业场景辨识度，宽温域特性（-40℃至105℃）适应极寒/高温地区运行需求。

4. 医疗设备内部线缆管理

可密封结构与耐化学性材质支持器械消毒流程，自由悬挂设计简化监护仪、影像设备内部紧凑空间的线缆维护，压接技术避免连接点松脱风险。

5. 通信设备线对线信号传输

4位单行布局优化基站/路由器机柜布线密度，105℃高温耐受性保障长期满负荷运行稳定性，压接线序保障高速数据通道的信号完整性。

该系列通过键控互锁机制与自由悬浮应力消除设计，在振动场景中维持物理连接强度；IP67防护层级结合宽工作温域，为严苛工况提供全生命周期连接保障。信号蓝色壳体进一步强化工业场景的快速识别效能。

四、1823857-4常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，外部振动或电缆应力易导致连接器移位。

方案：增加应力消除结构（如线缆卡扣或绑带锁），优化线束走向分散外力，关键部位增设支撑支架。

2. 密封防护失效

问题：密封界面污染或高湿环境（>80%RH）可能破坏防护性能。

方案：定期清理密封槽异物，更换硅基弹性密封圈；控制环境湿度在IP67标准阈值内，避免冷凝水渗透。

3. 端子电气连接异常

问题：1.2mm母端子压接高度超差（±0.5mm容限）或触点氧化引发阻抗升高。

方案：严格校准压接工具至公差范围，采用非研磨性触点清洁剂处理氧化层；周期性进行插拔力测试。

4. 壳体结构损伤

问题：尼龙外壳在105℃以上持续高温或酸碱接触时易发生塑形变形。

方案：规避强腐蚀介质环境，高温工况替换为金属壳体衍生型号；建立视检制度监测外壳形变量。

5. 插接对位偏差

问题：键控代码C未与匹配端精准契合，引发端子错位风险。

方案：预安装阶段核验公/母端键位标识，采用导向柱辅助对准工装，确保180°轴向完全嵌合。

关键参数关联说明

- 材料耐受性：信号蓝尼龙壳体温度限值105℃（超出需金属外壳方案）

- 环境适应性：湿度敏感场景需强化密封（原厂硅胶圈耐候性优于通用橡胶）

- 机械可靠性：自由悬挂安装需通过UL拉力测试验证（建议附加应力消除组件）

- 电气安全：压接高度偏差超过0.5mm将显著增加微动磨损风险
