泰科TE 1823901-1连接器中文手册_现货采购_配套型号指南

泰科1823901-1是一款公端子护套型连接器，专为线缆到线缆的高速数据应用设计。它采用压接端接方式，支持自由悬挂安装，核心特性包括2行4位布局、180°出线角度、2mm中心间距及0.6mm接合插针直径，匹配HSD电缆类型。壳体为土黄色无尖刃主体设计，提升操作安全性。其工作温度范围为-40℃至105℃，可适应严苛环境，专注于高速数据传输场景。整体延续了泰科产品的高可靠性和信号完整性优势，虽未配备屏蔽功能，但在无密封需求的连接系统中提供稳定性能。

一、1823901-1中文手册

分类	详情

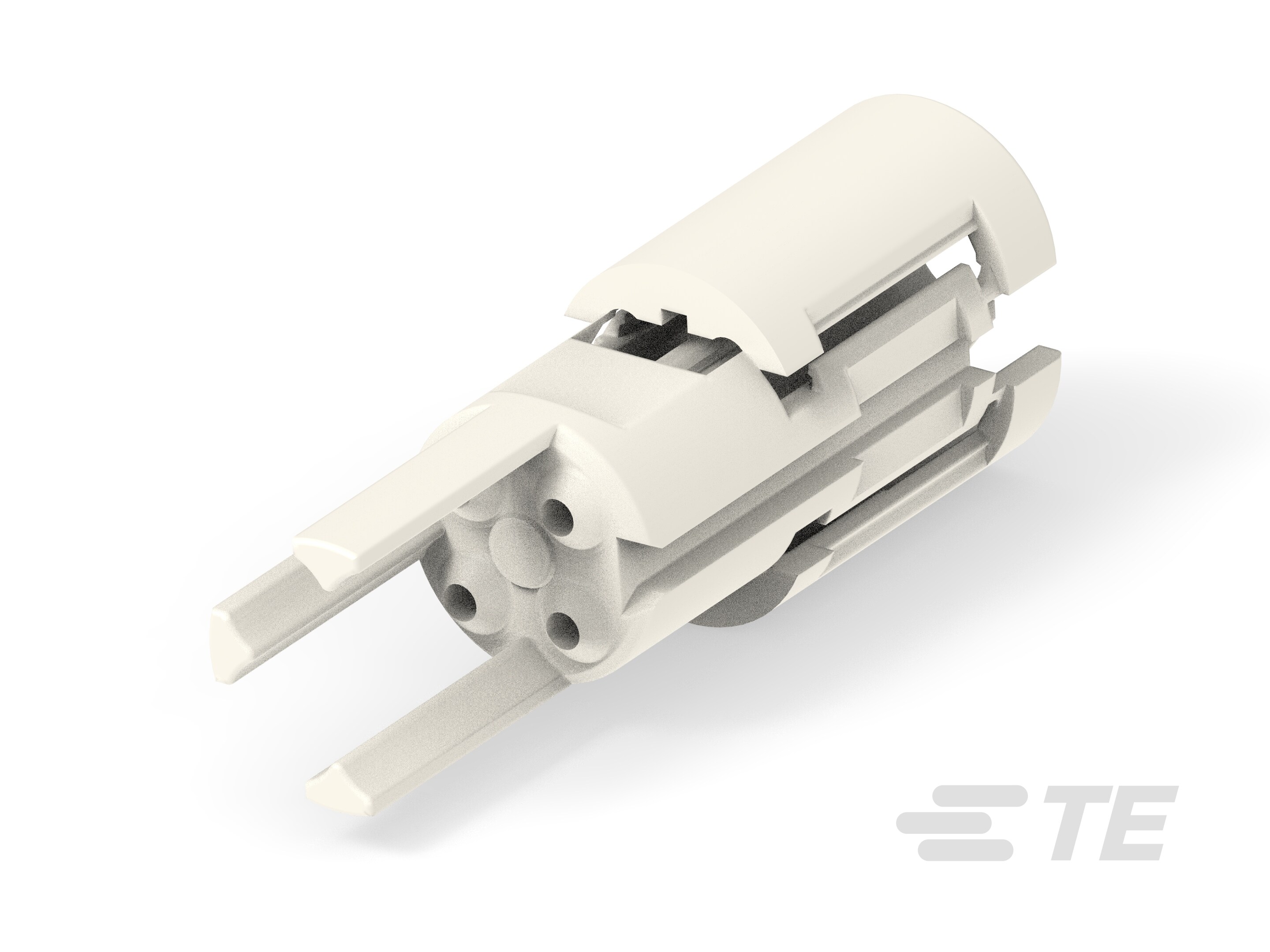

产品图
产品型号	1823901-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	2
位数	4
出线角度	180°
接合插针直径	.6mm[.024in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	土黄色
中心线（间距）	2mm[.079in]
电缆类型	HSD
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	高速数据
能够保证连接器位置	否
采购入口	1823901-1现货
原厂手册	1823901-1数据手册.PDF

二、1823901-1配套型号

三、1823901-1适用领域

泰科1823901-1连接器凭借高速数据传输能力、宽温域适应性及紧凑设计，在以下专业领域实现稳定高效的电气连接：

1. 工业自动化与机械控制

双排四位布局（2mm间距）支持高密度布线，-40℃至105℃耐温范围适应高温产线环境，180°出线角度优化CNC设备、机械臂的电缆管理，保障传感器与控制单元的高频信号传输。

2. 汽车电子数据传输系统

HSD电缆兼容性满足车载高速数据协议（如摄像头/雷达信号），键控结构与防误插端子（0.6mm插针）确保ADAS控制器及车载娱乐系统的信号完整性，宽温域覆盖发动机舱严苛工况。

3. 户外能源设备互联

IP00防护结合土黄色壳体实现户外快速识别，抗UV材质（工作上限105℃）适应光伏逆变器、风电控制箱的直晒环境，自由悬挂安装简化太阳能电站的电缆排布。

4. 医疗诊断设备内部连接

无铅端子材料符合医疗电气安全标准，紧凑尺寸适配内窥镜、便携监护仪的内部高速数据线缆连接，抗振动设计保障移动医疗设备在转运中的可靠性。

5. 通信设备模块化布线

高速电路性能支持5G基站射频单元、路由器的板间数据传输，2mm间距与双行布局平衡EMI抗扰性与空间利用率，压接端接确保高频信号低损耗传输。

该连接器通过180°电缆出线设计增强安装灵活性，HSD兼容性与宽温域特性为核心设备在振动、温差等复杂场景提供长期稳定的数据链路支持，土黄色壳体进一步提升工业维护效率。

四、1823901-1常见问题与解决方案

泰科1823901-1（TE 1823901-1）连接器常见问题与解决方案

1. 安装松动或电缆应力集中

问题：自由悬挂式安装无固定点，振动或外力易导致连接器位移或电缆疲劳断裂。

方案：添加应力消除卡扣或绑带固定线束，确保电缆弯曲半径≥5倍线径，避免直角弯折。

2. 端子接触电阻异常

问题：0.6mm[.024in] 公端子压接高度超差（＞±0.05mm）或氧化，导致高速数据传输不稳定。

方案：按端子厂商压接规范操作（推荐公差±0.03mm），定期用无水乙醇清洁端子接触区，并检测回路电阻（≤20mΩ）。

3. 键位对准偏差

问题：180°出线角度导致盲插错位，或键控代码未匹配公端（设计匹配代码：B型）。

方案：预安装时核对公母端键槽方位（代码B），使用导向柱辅助定位，确保壳体卡扣"咔嗒"声锁紧。

4. 外壳变形或材质老化

问题：尼龙6/6壳体在＞105℃工况或有机溶剂环境下易翘曲，影响端子对插精度。

方案：严格控制环境温度≤105°C[-221°F]，避免接触燃油/酯类溶剂，每6个月目视检查壳体完整性。

5. 高速信号衰减

问题：HSD电缆屏蔽层接地不良或端子间距（2mm[.079in]）干扰阻抗连续性。

方案：确保双绞线对未拆解，全长屏蔽层360°端接接地端子，单端串扰容限≤-26dB@1GHz。

关键产品特性说明（基于资料补充）

- 结构限制：非密封设计（不适用IP防护方案）、无连接器位置保障机构（需额外固定）

- 安装场景：自由悬挂式电缆安装（禁用面板固定）

- 失效预防：严禁超温使用（尼龙Tg=220°F）、禁止线缆单边受力（需对称应力消除）
