泰科TE 1823905-4连接器中文手册_现货采购_配套型号指南
泰科1823905-4是一款单引脚（1位）公端子护套型连接器，采用180°出线设计的电缆对电缆连接系统，适用于自由悬挂安装。其主体采用无尖刃结构，配合压接线缆端接方式，确保操作安全性和可靠性。壳体为波尔多色，工作温度范围宽广（-40°C至105°C），可适应严苛工业环境。虽然不具备密封、屏蔽和连接器位置保证功能，但其紧凑设计结合压接工艺，在空间受限场景中能为线缆连接提供基础稳定的电气接口，典型应用于设备内部线束或电子模块间的单路信号传输需求。
一、1823905-4中文手册
| 分类 | 详情 |
|---|---|

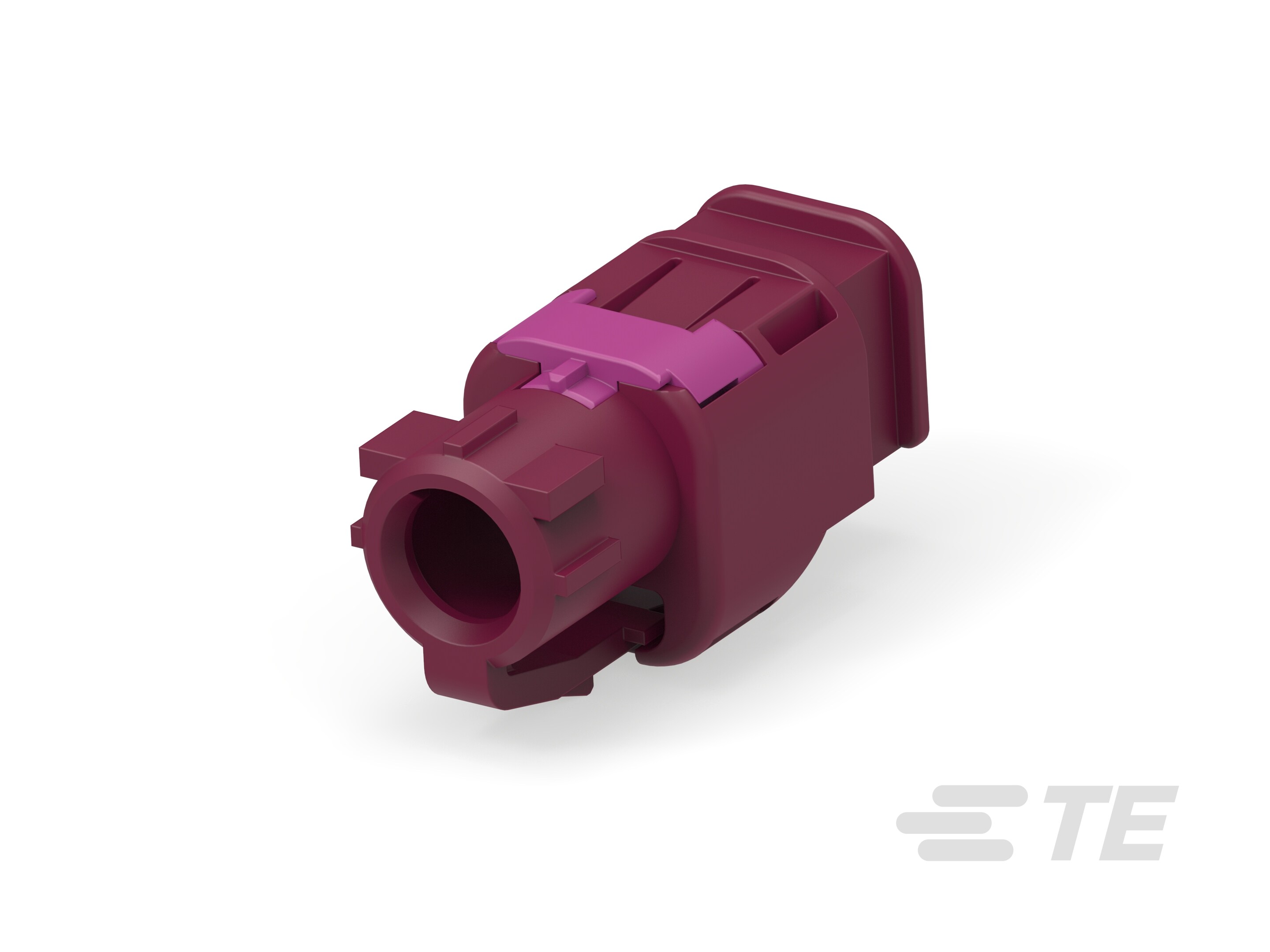

| 产品图 |
|
| 产品型号 | 1823905-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 无尖刃主体 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 接合插针直径 | .6mm[.023in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 波尔多 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1823905-4现货 |
| 原厂手册 | 1823905-4数据手册.PDF |
二、1823905-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 1823898-4 |
 |
| 更多配套型号查询 | 1823905-4配套型号大全 |
三、1823905-4适用领域
泰科1823905-4连接器凭借其高耐温性、精准定位及灵活安装特性，在以下关键领域具有应用价值：
1. 工业自动化与设备控制：
180°出线角设计适配狭小空间布线，自由悬挂安装方式简化线缆排布。-40℃至105℃工作温度范围可承受工业设备内部高温环境，压接端接确保振动场景下的电气连接可靠性。
2. 汽车电子与车载系统：
键控代码D设计防止端子错配，公端子护套结构保障插拔稳定性。耐温性满足发动机舱周边线束需求（如传感器信号传输），压接工艺符合车载线缆连接标准。
3. 户外能源基础设施：
宽温域特性（-40℃至105℃）适配太阳能控制器、风电设备箱体等温差显著场景。波尔多色壳体在复杂环境中提供辨识度，自由悬挂安装支持机柜内的灵活走线。
4. 通信设备与信号传输：
单排单位紧凑结构（对接插针直径0.6mm）节省空间，无尖刃主体设计降低组装损伤风险。压接端接方式保障高频信号完整性，适用于基站线缆管理及室内通信设备内部连接。
该连接器通过键控防呆、宽温域耐受及自由悬挂架构，在机械应力与温度波动场景中维持稳定性能，波尔多壳体增强工业环境中的视觉识别效率。
四、1823905-4常见问题与解决方案
1. 电缆安装松动
问题：自由悬挂式安装缺乏机械固定点，在设备振动或外力拉扯时易导致连接器位移或电缆脱出。
方案：增设应力消除组件（如电缆绑带或卡扣式固定架），确保线束弯折点受力均匀；或安装辅助支撑结构分散机械载荷。
2. 环境防护失效
问题：因设计未支持密封（资料标注"可密封:否"），潮湿环境（>80%RH）或粉尘侵入易引发内部端子腐蚀。
方案：控制安装环境湿度在80%RH以下；裸露端子区域涂抹防氧化涂层；避免部署于液体飞溅或高污染场景。
3. 母端子接触失效
问题：0.6mm公端子插接时因母端子压接高度超差（公差需≤±0.05mm）或氧化导致接触电阻增大。
方案：使用精密压接工具确保端子压缩量；定期用电子触点清洁剂去除氧化层；依据工组温度（-40~105℃）选用耐温端子材料。
4. 尼龙外壳变形
问题：波尔多色尼龙6/6壳体在接近温度上限（>90℃）或接触有机溶剂时可能发生塑性变形。
方案：长期工作温度建议≤90℃；避开强酸/碱环境；高温工况需更换金属外壳衍生型号。
5. 键控定位偏差
问题：D型键控代码未与公端完全匹配（例如错选A/B型键码）引发插接错位。
方案：插合前双重确认键槽方向与代码标识；使用导向销辅助对准；禁止强行插拔防止壳体破裂。
操作注意：该型号无位置保证功能（"能够保证连接器位置:否"），安装后需手动验证插接深度；180°出线设计需预留≥5倍线径弯曲半径防止电缆疲劳断裂。
