泰科TE 1823905-5连接器中文手册_现货采购_配套型号指南

作者:小编-接插世界网来源:接插世界网浏览量:12时间:2025-07-16 10:36:58

泰科1823905-5连接器是一款电缆对电缆自由悬挂式连接器,采用公端子护套设计,单行单位配置,出线角度为180°,键控代码为E。其压接线缆端接方法确保可靠接触,绿色壳体适用于-40°C至105°C的宽温工作范围,无尖刃主体提升了安装安全性。该产品不可密封且无屏蔽,适用于工业自动化或简单电力连接场景,提供稳定传输和紧凑尺寸(接合插针直径0.6mm),兼顾耐用性和便捷安装。

一、1823905-5中文手册

分类 详情

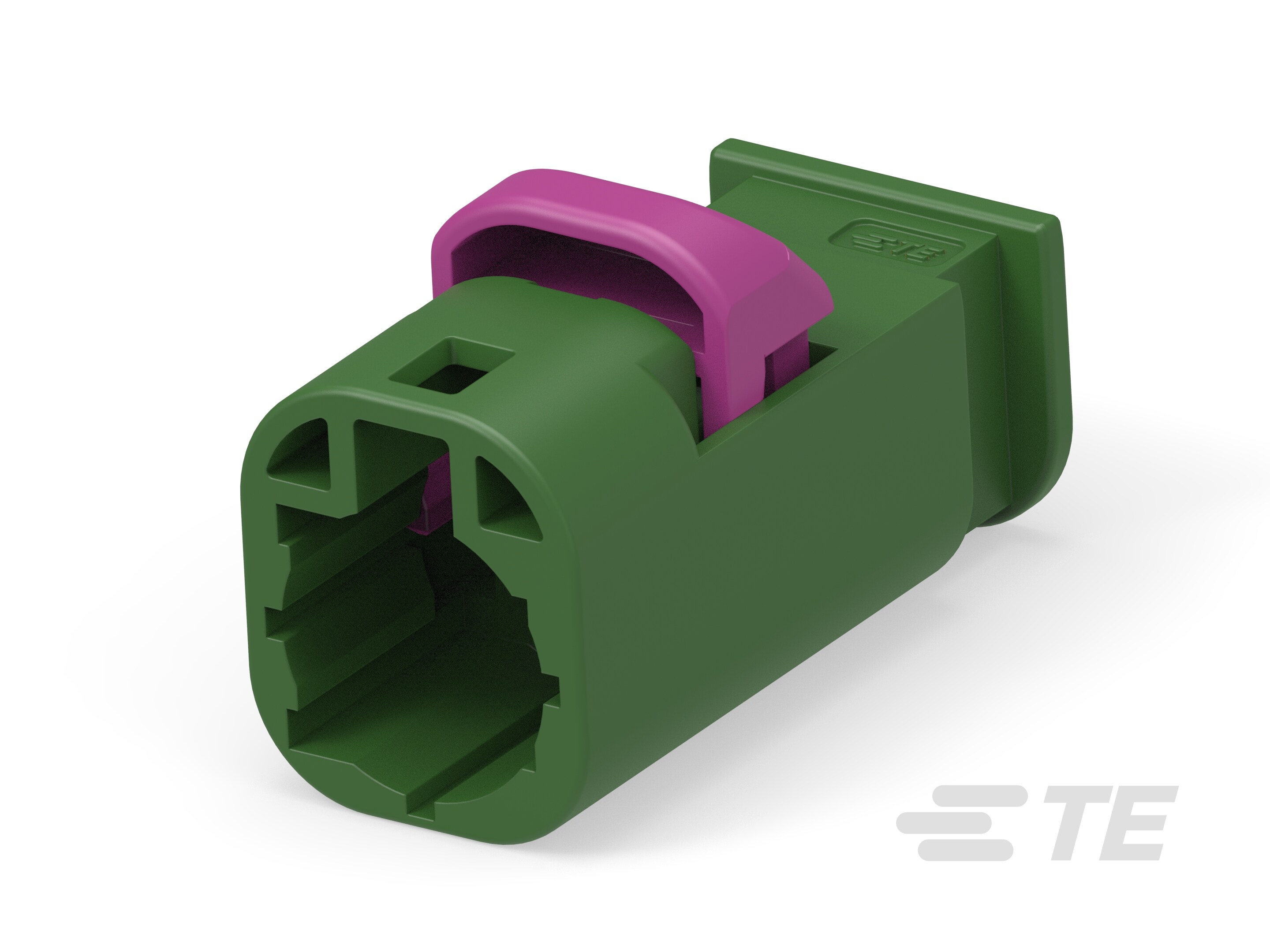

产品图 泰科TE 1823905-5连接器中文手册_现货采购_配套型号指南
产品型号 1823905-5
连接器和端子端接到 电线和电缆
主要锁定特性 无尖刃主体
连接器系统 缆到缆
可密封
连接器和壳体类型 公端子护套
行数 1
位数 1
出线角度 180°
连接器和键控代码 E
接合插针直径 .6mm[.023in]
线缆端接方法 压接
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 绿色
工组温度范围 -40 – 105°C[-40 – 221°F]
屏蔽
能够保证连接器位置
采购入口 1823905-5现货
原厂手册 1823905-5数据手册.PDF

二、1823905-5配套型号

配套型号 产品图
暂无 暂无

三、1823905-5适用领域

泰科1823905-5连接器凭借其工业级耐受性、精准匹配特性及灵活安装设计,主要应用于以下专业领域:

1. 工业自动化与机械控制:

-40℃至105℃宽温域耐受能力适应极端工况(如高温产线、低温仓储环境)

自由悬挂式电缆安装简化设备布线,180°出线角度优化空间利用率

无尖刃主体设计降低维护风险,压接端接确保高振动场景下的电气连续性

2. 汽车电子与线束系统:

公端子护套结构配合键控代码E实现精准防误插

0.6mm接合插针对接公差保障车载传感器、线束接口的长期可靠性

绿色壳体视觉辨识助力线缆快速检修

3. 新能源设备电力连接:

耐候性壳体(-40~105℃)适配光伏逆变器、充电桩等户外设备

单体式结构(1行1位)简化线缆维护流程

压接式端接方式强化大电流传输稳定性

4. 仪器仪表内部布线:

紧凑型单点连接设计满足设备内部空间限制

无金属屏蔽层特性规避电磁敏感设备的信号干扰风险

180°直出线缆排布优化机柜布线密度

5. 基础设备电力传输:

250V/3A电气规格适配低压配电系统

工业级压接端子确保电源传输可靠性

绿色壳体与电缆安装方式便于现场快速识别与维护

该连接器通过宽温域耐受性、定向键控结构及工业级压接工艺,在紧凑布线场景中实现稳定电力传输,绿色壳体同步提升设备维护效率。

四、1823905-5常见问题与解决方案

1. 安装松动或脱落

问题:由于采用自由悬挂安装方式,缺乏固定支撑点,连接器易受机械振动、冲击或外力影响,导致接点位移或脱落风险增加。

方案:安装应力消除附件(如卡扣或绑带)以均匀分散电缆负载,或增设支撑结构(如固定支架)来减轻外力应力集中,确保连接稳定。

2. 密封性不足

问题:该连接器无密封设计(可密封性为否),在潮湿环境或高湿度操作时(如超出正常工作条件),污染物可能渗入内部端子区域,影响电气性能。

方案:定期维护密封接触面并清除污垢,使用辅助密封材料(如硅胶圈)增强防护,同时控制环境湿度低于80% RH以预防水汽积累。

3. 端子接触不良

问题:0.6mm公端压接端子若未精准操作或长时间暴露环境,易因压接高度偏差(公差范围小)或氧化生成高接触电阻,引发信号干扰或连接失效。

方案:严格执行压接高度控制(目标公差±0.2mm),采用专用清洁工具去除氧化层,必要时更换端子并优化压接工艺。

4. 外壳变形或退化

问题:尼龙材质外壳在高温(接近或超过105°C上限)或腐蚀性环境中可能出现软化、变形或降解,削弱连接器保护功能。

方案:避免接触强酸/碱物质,高温环境下可替换为耐热型金属外壳变体,定期检查外壳形态和完整性并进行预防性保养。

5. 键控错位或对接失败

问题:键控代码E如未与配套公端精确匹配,或端子排列顺序不一致,会导致连接器对齐偏差、接合失败或不稳定传输。

方案:连接前核对键控代码与端子序列,利用对准辅助工具(如引导销)进行精细定位,确保一次正确接插到位。
