泰科TE 1823905-6连接器中文手册_现货采购_配套型号指南

TE Connectivity 1823905-6型连接器是一款单针公端子护套，专为电缆间连接设计。其主体结构采用无尖刃安全设计并呈现褐色外观，适用于-40℃至105℃宽温环境下的自由悬挂式安装。该连接器提供180°出线角度，支持压接端接方式确保稳定电气连接，接合插针直径为0.6mm（键控代码F）。作为基础型连接解决方案，其结构简洁可靠，但需注意该型号未配备密封或屏蔽功能，也无法锁定连接器位置，主要适用于标准电气连接场景。

一、1823905-6中文手册

分类	详情

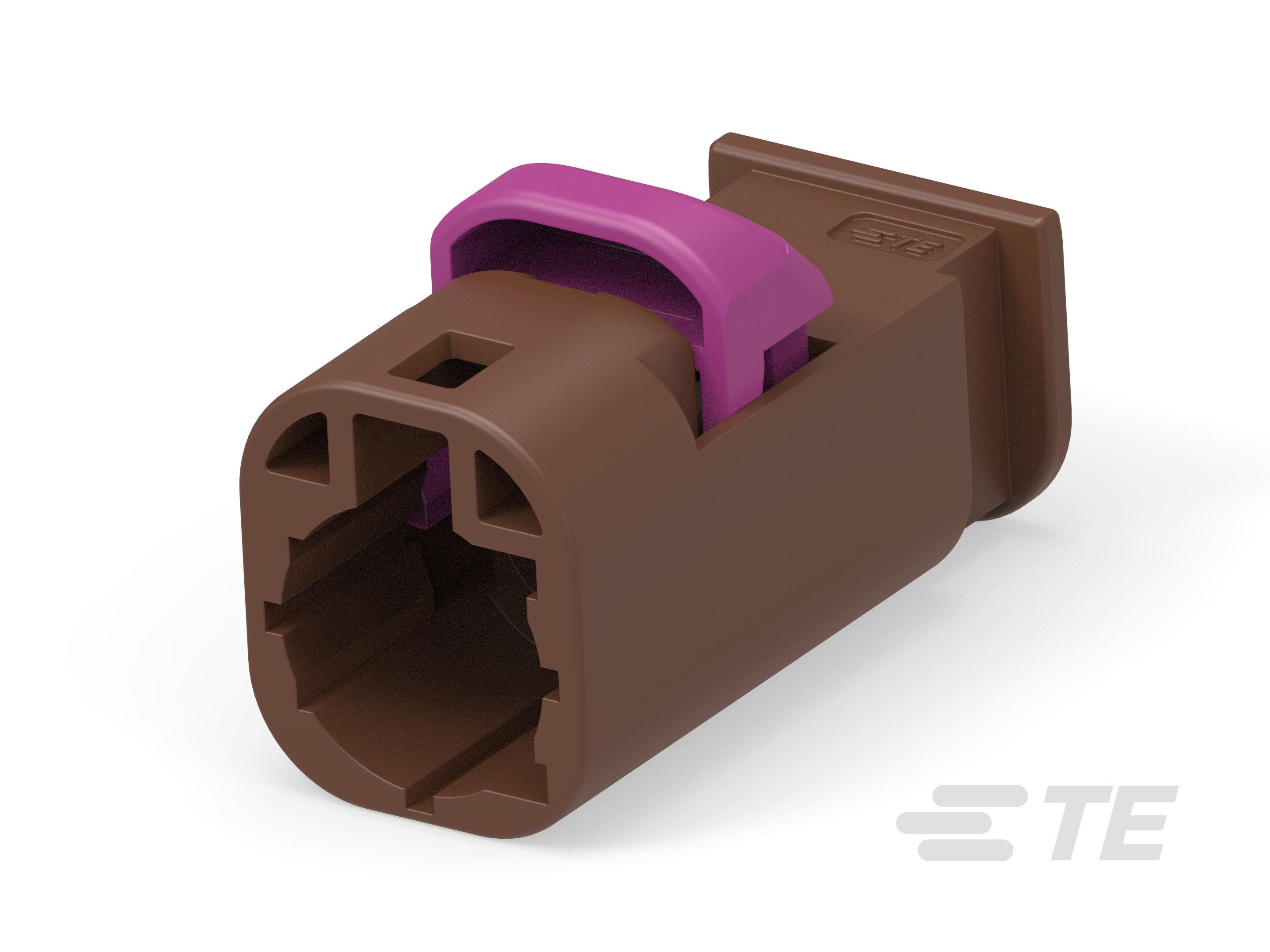

产品图
产品型号	1823905-6
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	F
接合插针直径	.6mm[.023in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	褐色
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1823905-6现货
原厂手册	1823905-6数据手册.PDF

二、1823905-6配套型号

三、1823905-6适用领域

泰科1823905-6连接器是一款高可靠性微型线缆连接器，其结构设计及性能参数适用于以下领域：

1. 工业控制设备

褐色尼龙外壳耐受-40℃至105℃极端温度，无尖刃主体结构结合180°自由悬挂安装，适用于控制器柜内线缆管理、传感器布线等场景，在振动环境中确保单点信号稳定传输。

2. 汽车电子系统

键控代码F防误插机制配合0.6mm精密对接插针，保障车载控制系统（如ECU单元）线束的单端子连接可靠性，耐高温特性适配发动机舱周边线缆扩展。

3. 消费类电子产品

紧凑型单行单位结构（1位×1行）优化PCB空间占用，压接端子提供稳定线缆端接，适用于家电控制板、微型设备内部电力传输等低密度连接需求。

4. 仪器仪表与监测装置

宽温域适应性（-40℃至105℃）支持户外监测设备在寒带/高温区的持续运行，褐色外壳提升设备内部线缆的快速检修识别效率。

5. 低压电力传输场景

直出式线缆布局简化配电盒内部走线，压接端接方式确保小电流传输稳定性，适用于照明系统、电源分配模块等基础电力连接。

该连接器通过微型化结构设计、工业级温度耐受性及防误插机制，在空间受限场景中提供可靠的单向信号/电力传输解决方案，褐色壳体进一步增强工业设备的视觉辨识度。

四、1823905-6常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式电缆安装缺乏机械固定点，外力拉扯或振动易导致连接器移位。

方案：增加应力消除附件（如线缆绑带或卡箍），在距连接器15cm内提供支撑点；重载环境建议增设支架分散应力。

2. 污染物渗入风险

问题：非密封设计（无IP防护）在粉尘/潮湿环境下易导致端子氧化。

方案：安装环境湿度控制在≤80%RH，定期用无水乙醇清洁端子区；高污染场景建议外加防护套管。

3. 端子接触失效

问题：0.6mm公端子压接高度超差（＞±0.2mm）或氧化引发电阻升高。

方案：使用泰科专用压接工具（AMP 68905系列），按±0.1mm公差操作；氧化时用精密电子接点清洁剂处理。

4. 外壳软化变形

问题：尼龙6/6外壳在连续＞105℃工况下可能发生塑性变形。

方案：环境温度＞90℃时强制风冷；持续高温环境需替换金属外壳型号（如TE 5-520235-1）。

5. 键控对位偏差

问题：键控代码F未对准时强行插接导致端子损伤。

方案：插配前确认公/母端键槽F标识对齐；首次安装使用导向柱辅助工具（TE P/N：2069666-1）。

关键参数提示：

- 工作温度限值：105℃（持续）/125℃（峰值≤10min）

- 耐化学性：避免接触酯类/酮类溶剂（可能导致尼龙溶胀）

- 振动耐受：最大4G@50Hz（需配合应力消除措施）
