泰科TE 1823905-9连接器中文手册_现货采购_配套型号指南

泰科1823905-9是一款专为电缆互联设计的单孔位直列式公端护套连接器，采用180°出线方向和无尖刃主体结构，确保安装安全性与布线简洁性。该连接器通过压接方式与线缆端接，支持自由悬挂安装，适用于-40℃至105℃的宽温工作环境，满足工业场景中的严苛温度需求。壳体采用水蓝色标识，键控代码为Z，配合直径0.6mm的接合插针实现精准对接。尽管不具备密封能力、屏蔽功能及连接器位置保证机制，但其紧凑的电缆对电缆连接特性，在一般工业设备线束中可提供稳定可靠的电气连接。

一、1823905-9中文手册

分类	详情

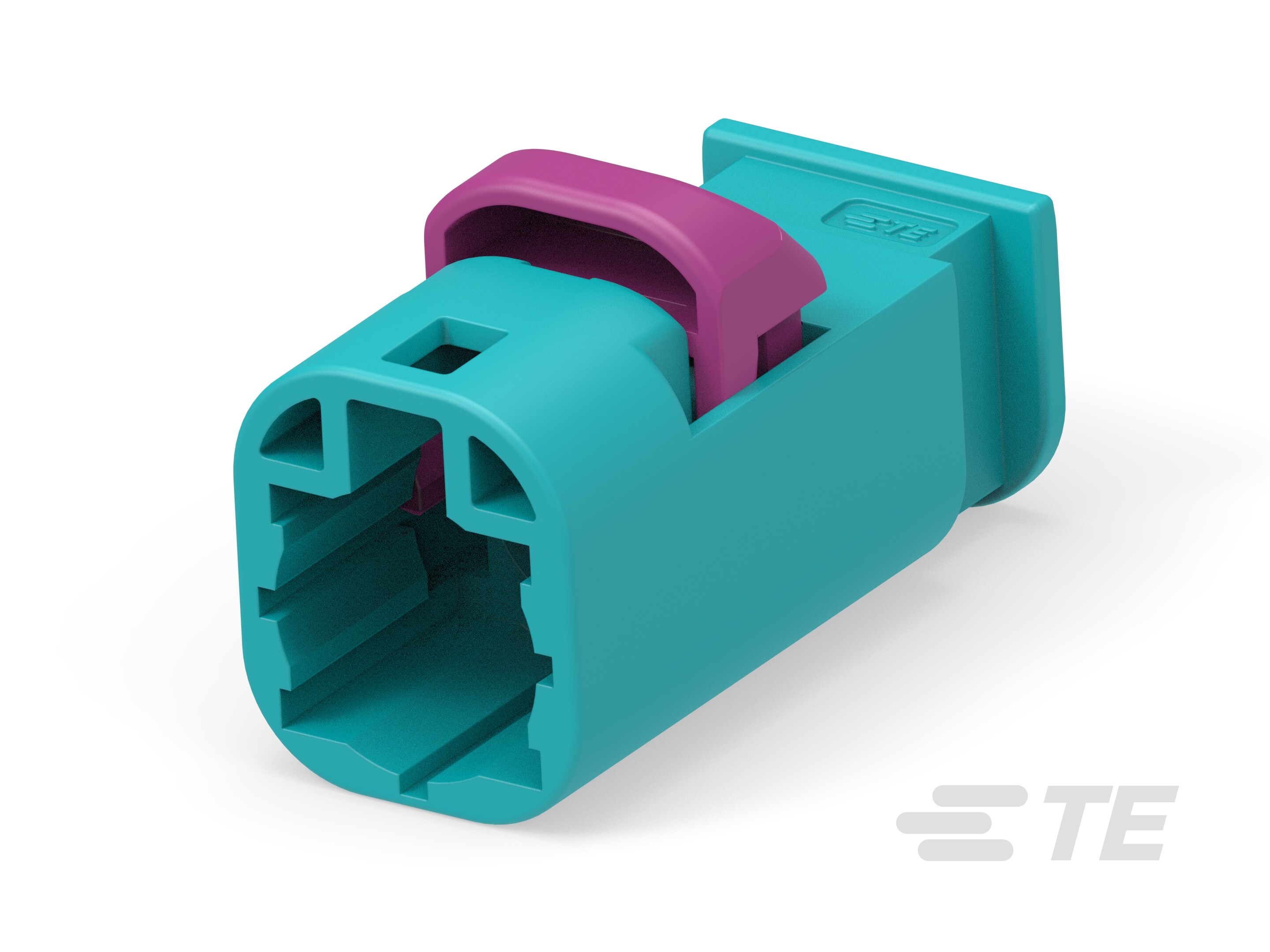

产品图
产品型号	1823905-9
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	Z
接合插针直径	.6mm[.023in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1823905-9现货
原厂手册	1823905-9数据手册.PDF

二、1823905-9配套型号

三、1823905-9适用领域

1. 工业设备内部连接

水蓝色壳体配合-40至105°C宽温耐受能力，适配工厂机械控制柜、电机驱动器等内部线缆压接需求，180°出线角度优化线束走向，单针位设计（键控代码Z）确保精密设备中的防误插可靠性。

2. 车载电气系统

公端子护套结构强化连接稳定性，压接端接方式保障车载传感器、ECU模块等在振动环境中的信号完整性，键控机制避免线束装配错误，满足基础车载电子单元的干燥区域连接需求。

3. 通信设备线缆管理

电缆安装（自由悬挂）特性简化路由器、交换机内部线缆布局，0.6mm接合插针直径支持精细信号传输，1位单针结构适用于设备调试端口、低密度板端接续等场景。

4. 轻型自动化仪器

无尖刃主体设计降低设备装配损伤风险，压接端子端接确保传感器、执行器等模块化单元的快速维护，宽温域覆盖（-40至105°C）适应实验室设备及轻型控制机箱环境。

该连接器通过键控防呆机制、压接式线缆端接及180°出线优化，在有限空间内实现可靠电气接触，水蓝色壳体提升设备内部线束的视觉辨识效率。

四、1823905-9常见问题与解决方案

1. 安装稳定性不足

问题： 自由悬挂式安装无固定结构，在振动或外力牵引下易移位脱落。

方案： 增设应力消除装置（如线缆绑带或卡扣夹具），分散线缆受力点；对动态应用场景添加支撑架，降低连接器本体负荷。

2. 环境密封风险

问题： 非密封设计（IP等级未认证），在潮湿或多尘环境中易导致污染物侵入。

方案： 严控部署环境湿度≤80%RH；必要时在连接器外部加装防护套管，避免直接暴露于腐蚀性介质。

3. 端子压接失效

问题： 0.6mm公端子压接高度偏差超±0.2mm时，可能引发接触电阻异常或断路。

4. 外壳耐受性局限

问题： 尼龙材质外壳在持续>105°C环境或化学腐蚀下易变形脆化。

方案： 避免接触强酸/碱介质；高温工况（>100°C）建议更换金属外壳型号；建立每季度外观检查机制。

5. 插接匹配错误

问题： "Z"型键控代码未对准时，强行插接将导致端子损伤或虚接。

方案： 插合前确认公母端键槽方位；使用导向柱辅助工具确保轴向对齐，禁止暴力操作。

关键补充说明：

- 该型号无二次锁止结构，安装后需进行拉力测试（建议轴向拉力≤15N）

- 线径适配性直接影响压接可靠性，需严格匹配制造商指定线规

- 蓝色壳体为尼龙6/6材料，长期紫外线暴露可能导致褪色脆化，户外应用建议物理遮蔽
