泰科TE 2-2177954-2连接器中文手册_现货采购_配套型号指南
泰科2-2177954-2是一款高性能缆到缆信号连接器，设计用于高可靠性信号传输应用。其采用金电镀插针端子，确保低接触电阻和出色信号完整性，工作频率范围为0-3GHz，阻抗100Ω。该连接器主体为PA GF材料，适应-40°C至105°C宽温工作环境，并通过IPX9K高压防水认证。配置为2行3位，中心间距2.54mm，固定180°电缆出口，支持压接端接和自由悬挂安装，无屏蔽设计，适用于工业自动化等领域。
一、2-2177954-2中文手册
| 分类 | 详情 |
|---|---|

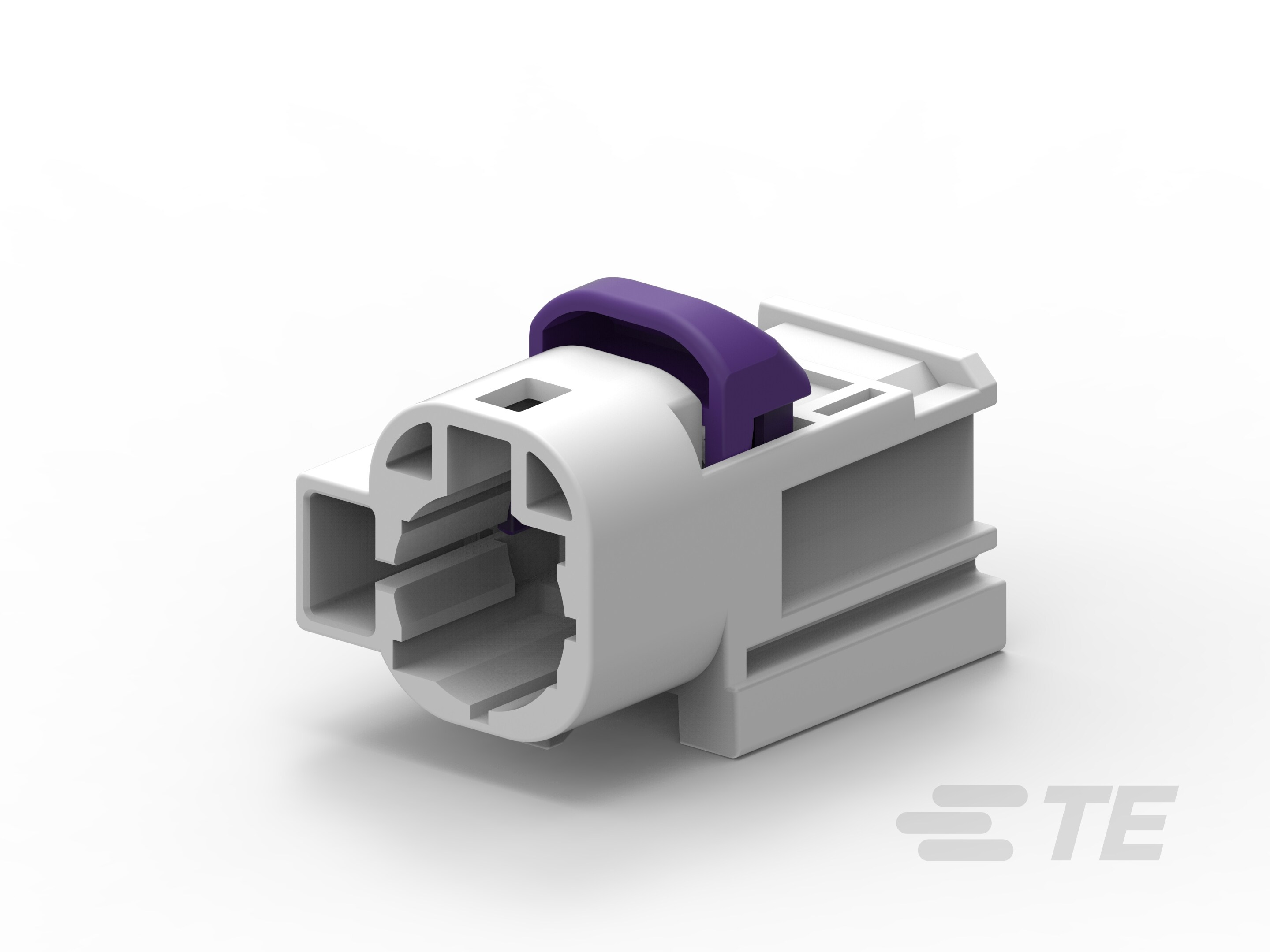

| 产品图 |
|
| 产品型号 | 2-2177954-2 |
| 主要锁定特性 | 无尖刃主体 | 端子上 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 弹簧锁 | 不带 |
| 位数 | 3 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PA GF |
| 插针 | 不带 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 端子类型 | 插针 |
| 端子接触部电镀材料 | 金 (Au) |
| 对接公端宽度 | .63mm[.025in] |
| 对接公端厚度 | .63mm[.025in] |
| 接合插针直径 | .6mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 中心线（间距） | 2.54mm[.1in] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率(GHz) | 0 – 3 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| IP 等级 | IPX9K |
| 封装方法 | 袋和盒 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2177954-2现货 |
| 原厂手册 | 2-2177954-2数据手册.PDF |
二、2-2177954-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 暂无 | 暂无 |
三、2-2177954-2适用领域
1. 工业自动化与重型机械
- 严苛环境适配：PA GF材质外壳（耐温-40℃至105℃）及IPX9K级防护（可耐受高压蒸汽喷射），适用于高温高压清洁环境的生产设备与机械控制柜。
- 稳定连接保障：2.54mm间距双排布局平衡空间占用与信号完整性，180°固定出线设计增强线缆应力消除，保障振动环境中的连接可靠性。
2. 汽车电子系统
- 精准对接控制：键控代码B与0.6mm直径金镀层插针实现微米级对接精度（公端尺寸0.63×0.63mm），防止车载ECU、传感器接口误插，确保行车信号传输稳定性。
- 长效耐久特性：金镀层端子抵抗潮湿腐蚀，宽温域覆盖发动机舱极端工况（-40℃至105℃），适配动力总成及底盘电子单元。
3. 能源基础设施
- 高压防护能力：IPX9K等级抵御户外设备高压水洗及沙尘侵袭，适用于太阳能逆变器、充电桩外壳密封接点。
- 灵活部署方案：自由悬挂安装设计适配狭小空间，PA GF材料抗紫外线老化，满足能源设备长期露天布设需求。
4. 高可靠性通讯设备
- 信号传输优化：100Ω阻抗匹配与0-3GHz频宽支持基站路由器内部高速信号传输，3位双行布局提升空间利用率。
- 接合安全保障：压接线缆端接工艺与防退锁扣（接合固定功能），确保数据中心设备振动环境中的零风险脱落。
5. 特种作业装备
- 极端工况覆盖：-40℃低温启动与221℉高温持续运行能力，适配工程机械、农用设备电气舱。
- 快速维护特性：可维修式结构简化故障排查流程，金接触面保持长期导电稳定性，减少野外作业停机时间。
该连接器以PA GF工程塑料外壳、IPX9K级密封及金镀层端子为核心，通过精准几何结构与宽温域性能，为工业、汽车及能源等高要求场景提供长效稳定的缆到缆连接解决方案。
四、2-2177954-2常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式电缆安装缺乏固定支撑点，受机械振动或外力冲击时易发生位移或脱离。
方案：增设应力消除组件（如卡扣或绑带），均匀分布电缆载荷，或集成支撑架以分散外部应力。
2. 密封性不足
问题：IPX9K防护等级依赖精确密封面贴合，安装不当或高湿度环境（相对湿度>80%）可能导致污染物渗入。
方案：定期清理密封界面，采用硅胶密封圈强化防水性能，并控制环境湿度在≤80% RH范围内。
3. 端子接触不良
问题：镀金插针端子压接操作偏离标准（理想公差±0.2~0.5mm），或氧化导致接触电阻升高。
方案：严格执行压接高度公差规范，使用非研磨工具清除端子氧化层，必要时更换全新端子组件。
4. 外壳变形或腐蚀
问题：PA GF（尼龙6/6增强玻璃纤维）主体在高温（>105°C）或酸碱腐蚀环境下易发生热变形或结构性损伤。
方案：规避强酸/碱暴露场景，高温应用中替换为金属外壳变体型号，并定期进行外观完整性检查。
5. 键控错位或对准偏差
问题：键控代码B未与公端精准匹配，引发连接器对插失效或不稳定。
方案：预安装阶段校验键控代码与端子序列，采用对准导轨或定位夹具辅助对接，确保无偏移连接。
