泰科TE 9-2287494-1连接器中文手册_现货采购_配套型号指南

泰科9-2287494-1是一款电缆对电缆母端子护套连接器，适用于电线电缆端接。特征包括2行5位布局、90°出线角度和键控代码A（便于精准对接），公端尺寸为0.63mm×0.63mm，插针直径0.6mm。端接方法采用压接，安装方式为自由悬挂，黑色壳体，中心间距2.54mm适配同轴电缆。工作温度范围宽（-40°C至105°C），虽无密封和屏蔽功能，但具备高可靠性与机械耐久性，能适应多种工业环境下的稳定信号传输需求。

一、9-2287494-1中文手册

分类	详情

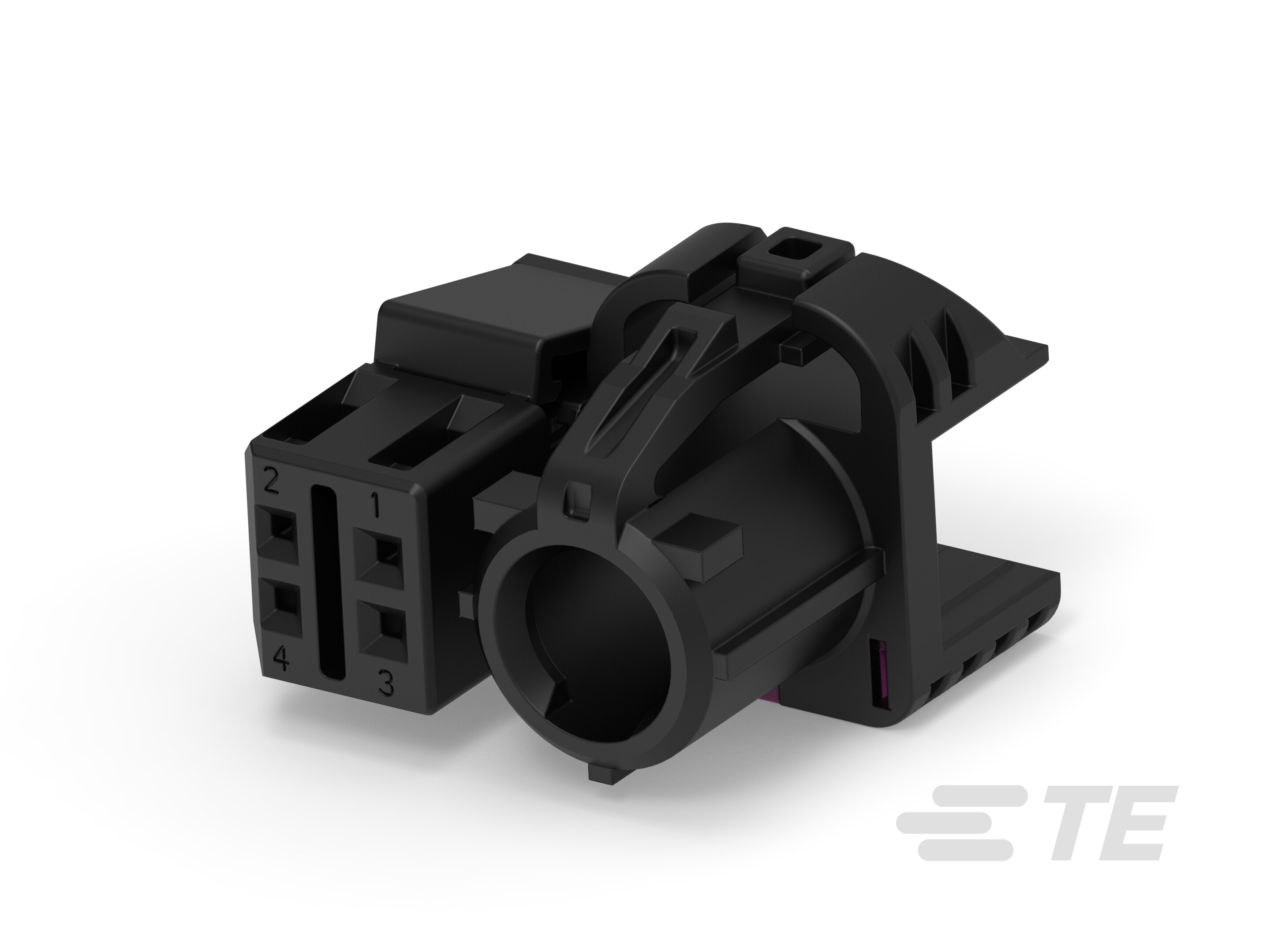

产品图
产品型号	9-2287494-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体 | 端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	5
出线角度	90°
连接器和键控代码	A
对接公端宽度	.63mm[.025in]
对接公端厚度	.63mm[.025in]
接合插针直径	.6mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）	2.54mm[.1in]
电缆类型	同轴
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	9-2287494-1现货
原厂手册	9-2287494-1数据手册.PDF

二、9-2287494-1配套型号

三、9-2287494-1适用领域

泰科9-2287494-1连接器通过紧凑化设计与宽温域性能，为多领域提供高稳定性电气连接解决方案，具体适用场景如下：

1. 工业自动化控制设备：双行布局（5位×2行）适配密集信号传输需求，90°出线角度优化机柜空间布线，-40℃至105℃工作温度范围保障各类传感器、PLC模块在高温环境下的持续稳定运行。

2. 汽车电子单元连接：键控代码A与0.63mm公差对接结构实现精准防误插，支持ECU控制单元及线束接口的快速装配，压接式端接确保车载环境振动条件下的信号完整性。

3. 通信及数据传输设备：2.54mm中心间距平衡布线密度与抗干扰能力，同轴电缆适配特性适用于基站内部模块化连接，自由悬挂安装方式便于路由器等设备的紧凑型线缆管理。

4. 工业仪器仪表系统：黑色外壳设计满足设备内外部标识需求，压接线缆端接方式提升维护效率，宽温域覆盖可支持工厂自动化检测仪器在极端温差环境中的可靠运行。

该连接器凭借紧凑结构、精确对接机制及工业级温度适应性，在复杂电磁与机械环境中实现长期稳定的信号传输与电力连接。

四、9-2287494-1常见问题与解决方案

泰科9-2287494-1连接器常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式设计无固定支撑点，在振动或外力牵引下易位移。

方案：加装应力消除附件（如卡扣、绑带），优化电缆受力分布；或增设支架结构分散机械应力。

2. 热变形风险 方案：避免暴露于高于105℃环境，确保散热通风；定期检查外壳结构完整性，必要时停机降温。

3. 端子接触异常

问题：母端子压接精度偏差或氧化导致电阻升高。

方案：严格按压接公差（±0.2~0.5mm）操作，使用专业清洁工具去除端子氧化层；压接后测试导通性，失效端子及时更换。

4. 键控对准偏差

问题：键控代码（A型）未与公端匹配或插接角度偏移，影响连接可靠性。

方案：预装前核对键控代码及端子序列；采用90°对准工具辅助插接，确保轴向精准对位。

核心参数关联说明：

- 安装特性：自由悬挂式设计需额外应力消除措施（基于"电缆安装"类型）。

- 热管理限制：工作温度上限105℃，超出将引发外壳变形（材料耐受性关联）。

- 对准要求：2行5位高密度排列需严格键控（代码A）对准，避免插针（Ø0.6mm）损伤。

- 端子维护：压接工艺为唯一端接方式，需专用工具保障公差精度。
