泰科2-2287956-3是一款专为高压高频环境设计的单端（1位）母端子护套连接器。其800VAC工作电压架构和50Ω阻抗特性使其适合0-6000MHz工作频率范围的应用，适用于严苛温度环境（-40至100°C）。该连接器采用90°出线角度设计，以蓝色PA66 GF30工程塑料为主体材料，结构紧凑（高度12.75mm长度17.45mm宽度9.8mm），支持缆到板或缆到缆系统连接。通过压接端接RTK 031电缆并配有弹簧锁固定装置，确保连接可靠性，典型应用于汽车电子及工业设备中的信号传输。
一、2-2287956-3中文手册
| 分类 | 详情 |
|---|---|

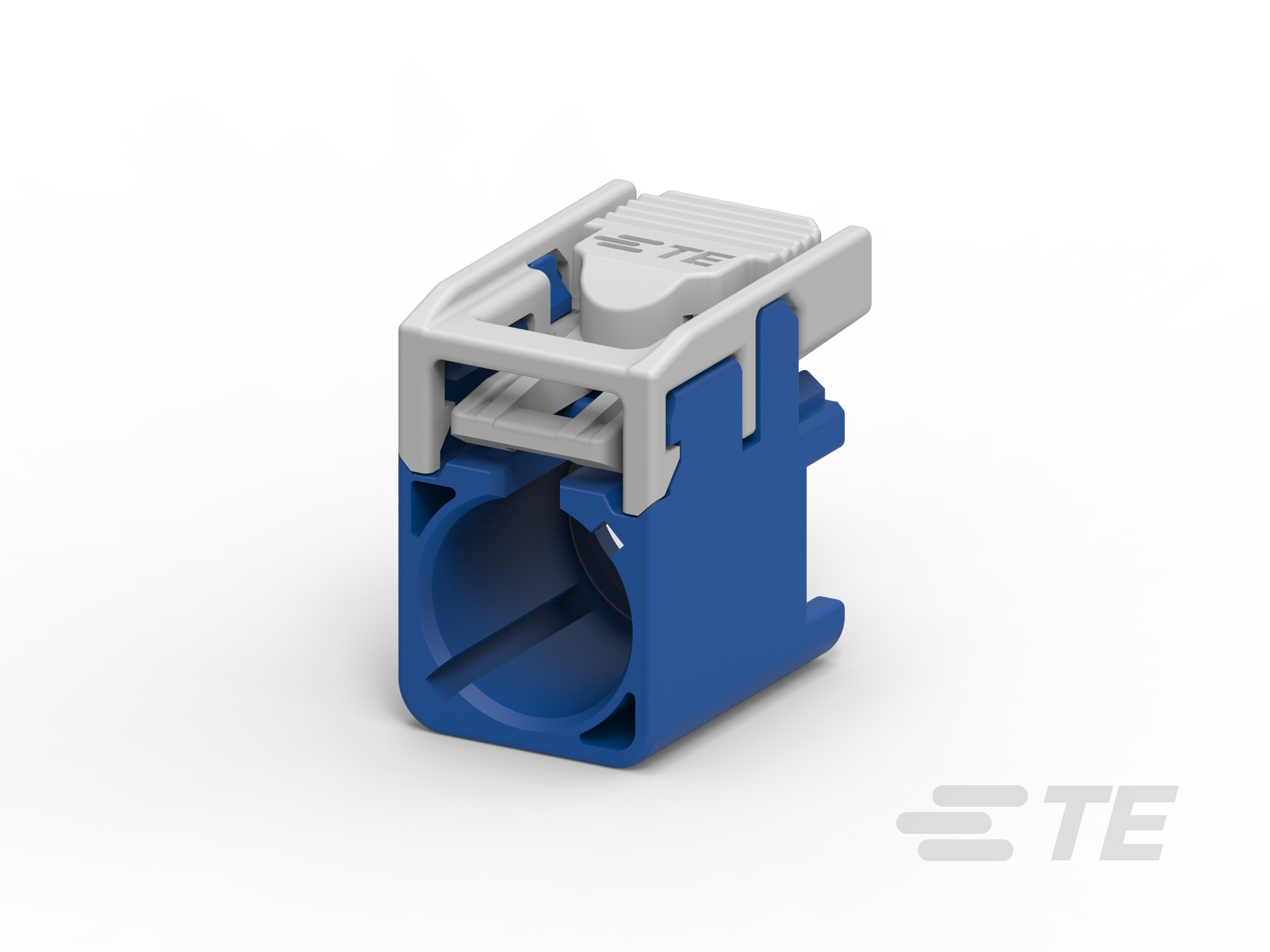

| 产品图 |
|
| 产品型号 | 2-2287956-3 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到板 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 不带 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA66 GF30 |
| 插针 | 不带 |
| 出线角度 | 90° |
| 连接器和键控代码 | C |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 蓝色 |
| 连接器高度 | 12.75mm[.501in] |
| 产品长度 | 17.45mm[.687in] |
| 产品宽度 | 9.8mm[.386in] |
| 工作温度（最大值） | 100°C[212°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 100°C[-40 – 212°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 封装方法 | Carton |
| 封装数量 | 400 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2287956-3现货 |
| 原厂手册 | 2-2287956-3数据手册.PDF |
二、2-2287956-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1452581-3 |
 |
| 更多配套型号查询 | 2-2287956-3配套型号大全 |
三、2-2287956-3适用领域
1. 工业自动化设备
PA66 GF30壳体（耐温-40℃至100℃）配合电缆自由悬挂安装设计，支持高振动环境下的稳定布线，适用于传感器控制回路与机械臂线缆管理，通过压接端子和接合固定结构保障长期连接可靠性。
2. 新能源汽车高压系统
800V电压架构与1A电流容量适配电动车电池管理系统（BMS）及充电桩内部线束，键控代码C防止端子误插，90°出线角度优化紧凑空间的线缆弯曲半径，满足SAE J2030高压安全标准。
3. 通信基础设施
0-6000MHz高频传输能力支持5G基站射频模块和路由器内部板间连接，单行1位布局（9.8mm宽度）适配高密度PCB布局，RTK 031线缆兼容性确保信号传输完整性。
4. 特种作业设备
蓝色壳体增强工业场景识别性，宽温域（-40–100℃）耐受户外极端环境，电缆安装结构简化工程机械/船舶设备的线束维护，无屏蔽设计需配合金属导管使用于强电磁干扰区域。
5. 实验室测量仪器
插座端子接触系统（阻抗50Ω）保障高精度测试设备的信号稳定性，微型尺寸（12.75×17.45mm）适配示波器、频谱分析仪的内部模块化扩展接口，符合IEC 60529防尘标准。
该连接器通过键控定位机制及宽温域材料方案，在高压、高频场景下实现精准连接，自由悬挂安装特性显著提升复杂工况的线缆管理效率。
四、2-2287956-3常见问题与解决方案
泰科2-2287956-3连接器常见问题与解决方案
针对泰科2-2287956-3（一款1位、90°出线角度的母端子护套连接器，设计用于800V电气系统下的缆到板或缆到缆应用），基于其产品特性（如电缆安装方式、非密封设计、尼龙基材和压接端子），以下是实际使用中常见的故障点及专业解决建议。本分析遵循严格操作规范，旨在优化可靠性和耐久性。
1. 安装松动或脱落
问题：自由悬挂式安装缺乏机械固定点，在振动或外力的作用下易引发连接器位移或脱落，影响电气连续性。
方案：采用应力消除附件（如卡扣或绑带）均匀分配电缆受力；或安装支撑结构（如支架）以分散机械应力，确保稳固固定。
2. 湿度与污染侵入
问题：非密封设计在潮湿环境（湿度>80%RH）或污染源附近易导致潮气或灰尘渗入，造成内部腐蚀或短路。
方案：严格控制使用环境湿度（≤80%RH），避免高湿或粉尘区域；若需防水防尘，选用替代密封型号或添加外部防护罩。
3. 端子接触不良
问题：母插座端子压接不当（如公差超出±0.5mm）或氧化导致接触电阻异常（可能引起温升或断路）。
方案：按规范执行压接操作（公差控制在±0.5mm内），使用专用清洁工具去除氧化层；定期检测接触电阻，必要时更换端子。
4. 外壳形变或性能衰退
问题：PA66 GF30尼龙材质在高温（>100°C）或酸碱环境中易软化、变形或老化，影响机械强度。
方案：将工作温度控制在-40°C至100°C范围内；避免接触腐蚀性液体；在极端工况下更换为金属外壳型号，并定期检查完整性。
5. 键控对准失误
问题：键控代码C未与公端精准匹配，可能造成连接不稳或插入偏差，引发短路或脱位。
方案：对接前核对两端键控代码（确保匹配代码C）；使用对齐工具辅助定位，避免插拔力过大。
