泰科2-2287956-2是一款单孔（1位）母端子护套连接器，适用于800V电压架构及0-6000MHz工作频率环境。其采用PA66 GF30材质淡黄色壳体，支持缆到板或缆到缆连接，90°出线角度设计节省空间。该连接器以压接方式端接电缆（兼容RTK 031类型），工作温度范围为-40°C至100°C，具备50Ω阻抗特性，最大承载电流为1A。作为非密封、无屏蔽组件，其紧凑尺寸为17.45mm×9.8mm×12.75mm，适用于需要小功率精密信号传输的工业或汽车电子场景。

一、2-2287956-2中文手册

分类	详情

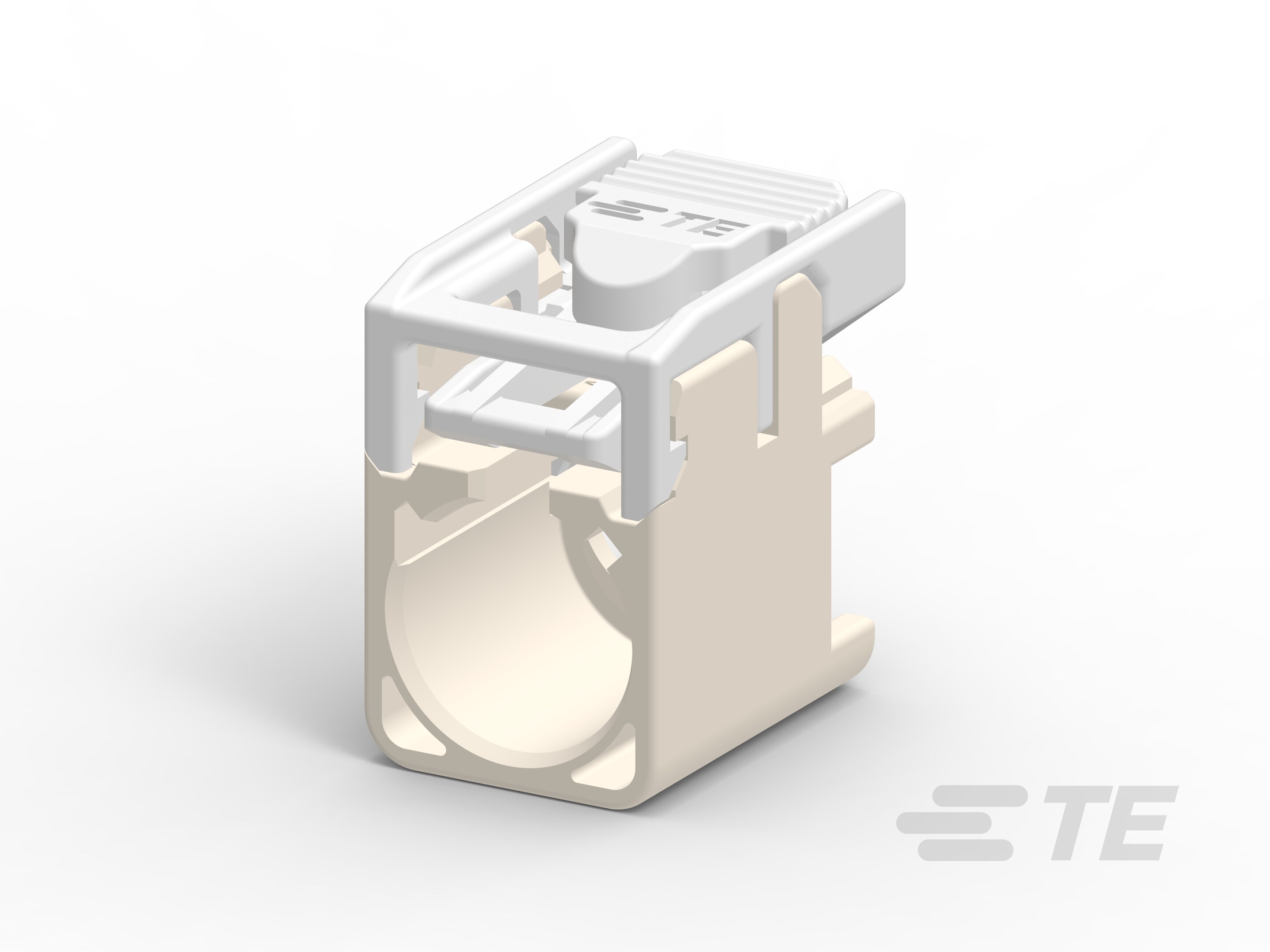

产品图
产品型号	2-2287956-2
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	B
端子类型	插座
中心接触件	不带
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
连接器高度	12.75mm[.501in]
产品长度	17.45mm[.687in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	100°C[212°F]
电缆类型	RTK 031
工组温度范围	-40 – 100°C[-40 – 212°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
封装方法	Carton
封装数量	400
能够保证连接器位置	是
采购入口	2-2287956-2现货
原厂手册	2-2287956-2数据手册.PDF

二、2-2287956-2配套型号

配套型号	产品图
1452581-2
更多配套型号查询	2-2287956-2配套型号大全

三、2-2287956-2适用领域

泰科2-2287956-2连接器以其高工作电压、宽温度适应性和精准匹配设计，广泛应用于以下领域：

1. 工业自动化与控制：PA66 GF30尼龙外壳（耐温-40℃至100℃）及电缆自由悬挂安装方式，可承受工厂、生产线的振动和温度波动，支持传感器信号与控制系统的稳定连接。

2. 汽车电子系统：键控代码B与精确端子对准机制，有效防止车载ECU、线束接口等场景下的误插，800V工作电压保障行车关键电路的安全性和信号完整性。

3. 户外能源设备：如太阳能控制器或风电系统，耐温-40℃至100℃适应极端气候，淡黄色外壳在复杂环境中易于快速识别，自由悬挂设计适配紧凑电缆布局。

4. 通信与数据传输：工作频率0-6000MHz支持高速信号传输，缆到板/缆到缆连接方式适用于基站、路由器内部线路，1位单行布局（间距未明确但小型化尺寸12.75mm×9.8mm）平衡空间效率与抗干扰能力。

5. 精密仪器与消费电子：压接端子与低电流设计（最大1A）适配低功率信号传输，如测试设备或小型电子模块，确保高可靠性连接而不引入干扰。

该连接器通过键控对位机制和高耐久材料，在严苛条件下实现持久可靠的电气性能，淡黄色外壳优化工业场景中的可视性。

四、2-2287956-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装设计缺乏固定支撑点，在振动或外部应力作用下易导致连接器移位或脱离。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力分布均匀；或在安装点增设刚性支撑结构，分散机械应力。

2. 端子接触失效

问题：母端子压接操作不当（超出公差±0.2mm）或端子表面氧化，引起接触电阻异常，导致信号传输中断。

3. 外壳材料变形或老化

问题：尼龙基（PA66 GF30）外壳在接近上限温度（100°C）或化学腐蚀环境下易发生软化或结构弱化。

方案：避免暴露于强酸/碱环境；高温场景下替换为耐温更高的金属外壳型号，并定期进行外观完整性检查。

4. 键控对准偏差

问题：键控代码B未与公端精确匹配，引发连接不稳或错位，影响电气性能。

方案：安装前核对两端键控代码及端子序列，使用专用对准工具辅助定位，确保角度（90°出线）和位置无缝对接。

5. 高频干扰或信号衰减

问题：工作频率覆盖0-6000MHz但无屏蔽设计，在高频应用中易受电磁干扰，导致信号失真。

方案：优化线缆路由远离干扰源，或在系统级添加外部屏蔽罩；定期测试阻抗（50Ω）稳定性。
