泰科TE 2-2287956-1连接器中文手册_现货采购_配套型号指南

泰科2-2287956-1是TE Connectivity推出的一款非混合型母端子护套连接器，专为电线和电缆连接设计，支持缆到板及缆到缆应用系统。主体采用PA66 GF30增强型塑料，黑色外壳，不可密封。单排单位结构，90°出线角度，尺寸17.45mm（长）×9.8mm（宽）×12.75mm（高）。电气性能包括：800VAC工作电压、50Ω阻抗、1A最大电流和0-6000MHz工作频率范围。适用于RTK 031电缆，通过压接端接，提供接合固定机制，工作温度-40°C至100°C。

一、2-2287956-1中文手册

分类	详情

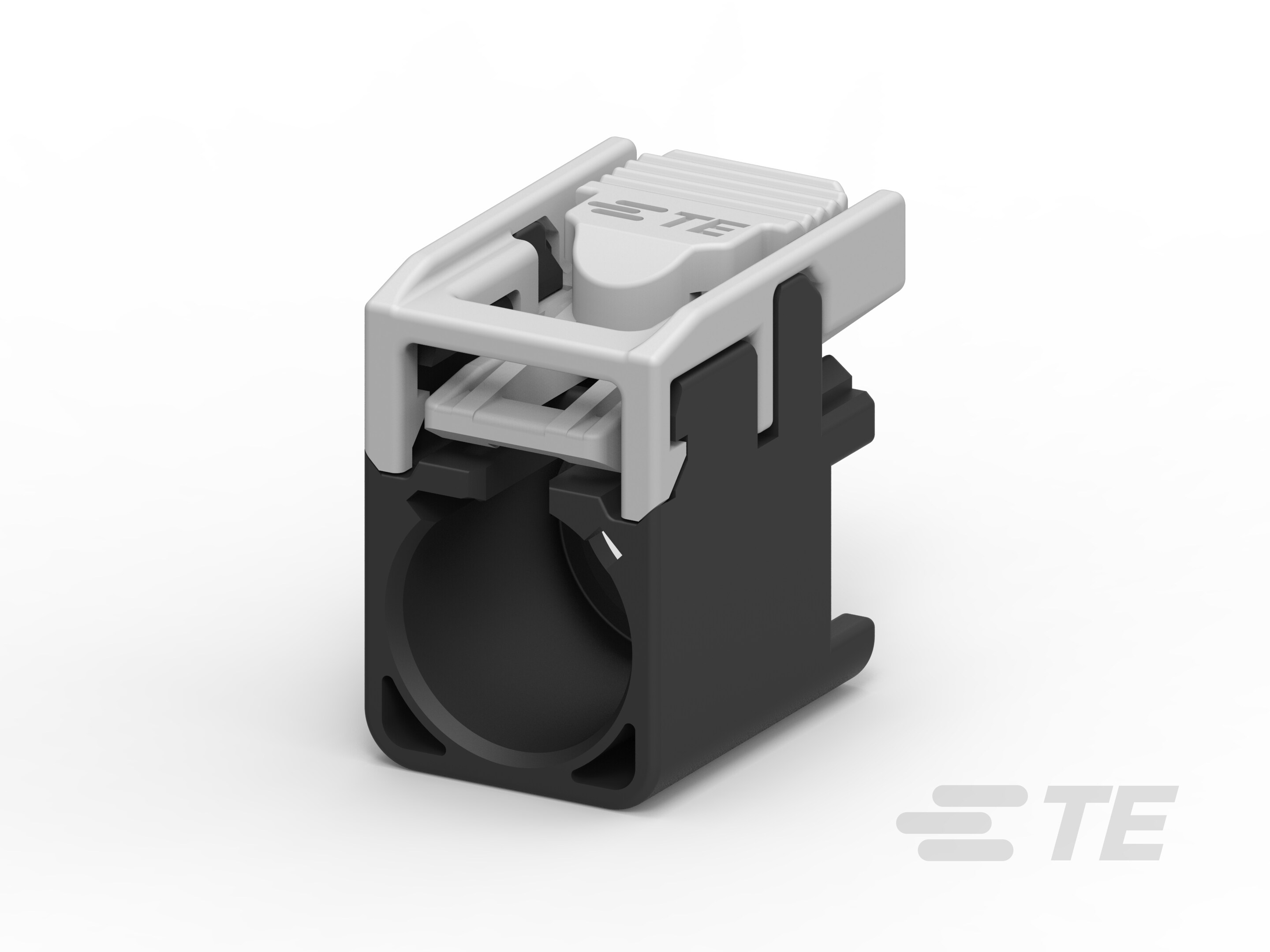

产品图
产品型号	2-2287956-1
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到板 | 缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
标称电压架构(V)	800
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA66 GF30
插针	不带
出线角度	90°
连接器和键控代码	A
端子类型	插座
中心接触件	不带
端子额定电流（最大值）(A)	1
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
连接器高度	12.75mm[.501in]
产品长度	17.45mm[.687in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	100°C[212°F]
电缆类型	RTK 031
工组温度范围	-40 – 100°C[-40 – 212°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
封装方法	Carton
封装数量	400
能够保证连接器位置	是
采购入口	2-2287956-1现货
原厂手册	2-2287956-1数据手册.PDF

二、2-2287956-1配套型号

配套型号	产品图
1452581-1
更多配套型号查询	2-2287956-1配套型号大全

三、2-2287956-1适用领域

泰科2-2287956-1连接器凭借其耐高压、宽温域兼容性及紧凑型设计，适用于以下高要求场景：

1. 汽车高压电子系统

800V架构耐受能力与50Ω阻抗匹配，支持车载ECU、高压线束等关键连接。键控代码A与端子对准机制（1位单行布局）防止误插，配合压接端接确保行车安全可靠性。工作温度范围（-40℃至100℃）适应发动机舱周边高温环境。

2. 工业动力设备

PA66 GF30壳体材料提供机械强度与耐化学性，自由悬挂安装方式适配机床、机械臂线缆布局。宽温域特性保障高振动环境稳定连接，9.8mm宽度实现紧凑空间部署。

3. 高频数据传输设备

0-6000MHz高频支持能力满足基站、路由器信号传输需求。50Ω阻抗优化信号完整性，17.45mm紧凑长度平衡空间占用与高频抗干扰性能。

4. 新能源电力转换系统

800VAC工作电压兼容太阳能逆变器、充电桩功率模块。100℃耐温能力适应设备内部高温区域，压接线缆端接确保大电流传输稳定性。

5. 户外设备电气接口

黑色壳体提供环境耐候性，自由悬挂结构简化光伏控制器、风电设备线缆管理。应力消除设计应对线缆摆动，-40℃低温启动保障严寒工况可靠性。

该连接器通过高压架构适配、高频信号优化及紧凑型自由悬挂设计，在汽车高压系统与工业高频场景中实现空间效率与连接稳定性的统一。

四、2-2287956-1常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易导致连接器移位。

方案：增设应力消除卡扣或绑带固定电缆根部，或加装支撑结构分散机械应力。

2. 密封防护失效

问题：非密封设计在潮湿环境（>80%RH）易渗入污染物，影响电气性能。

方案：作业环境湿度控制在80%RH以下，必要时在接口处添加硅胶密封套管。

3. 端子接触电阻异常

问题：1A额定电流下，压接高度偏差超±0.2mm或端子氧化导致接触不良。

方案：使用精密压接工具确保公差≤±0.1mm，定期用专用接触清洁剂处理端子表面。

4. 尼龙外壳热变形风险 方案：高温应用时改用金属外壳型号，避免接触强腐蚀性介质，每季度检查外壳结构完整性。

5. 键控匹配失误

问题：键控代码"A"未与公端精确对位，导致插接困难或虚接。

方案：插接前验证公母端键控代码一致性，使用导向柱辅助对准工具实现零偏差对接。
