泰科2-2287956-4是一款单针母端子护套连接器,设计用于缆到板或缆到缆的电缆系统。采用PA66 GF30玻璃纤维增强材料,尺寸为高12.75mm、长17.45mm、宽9.8mm,出线角度90°。额定电压800VAC,最大电流1A,阻抗50Ω,支持0-6000MHz工作频率范围。工作温度耐受-40到100°C,具备接合固定功能,通过压接方式端接线缆,紫色壳体适用于自由悬挂安装场景,可确保位置稳定性,适合高频低压通信或工业控制应用。

一、2-2287956-4中文手册

分类 详情

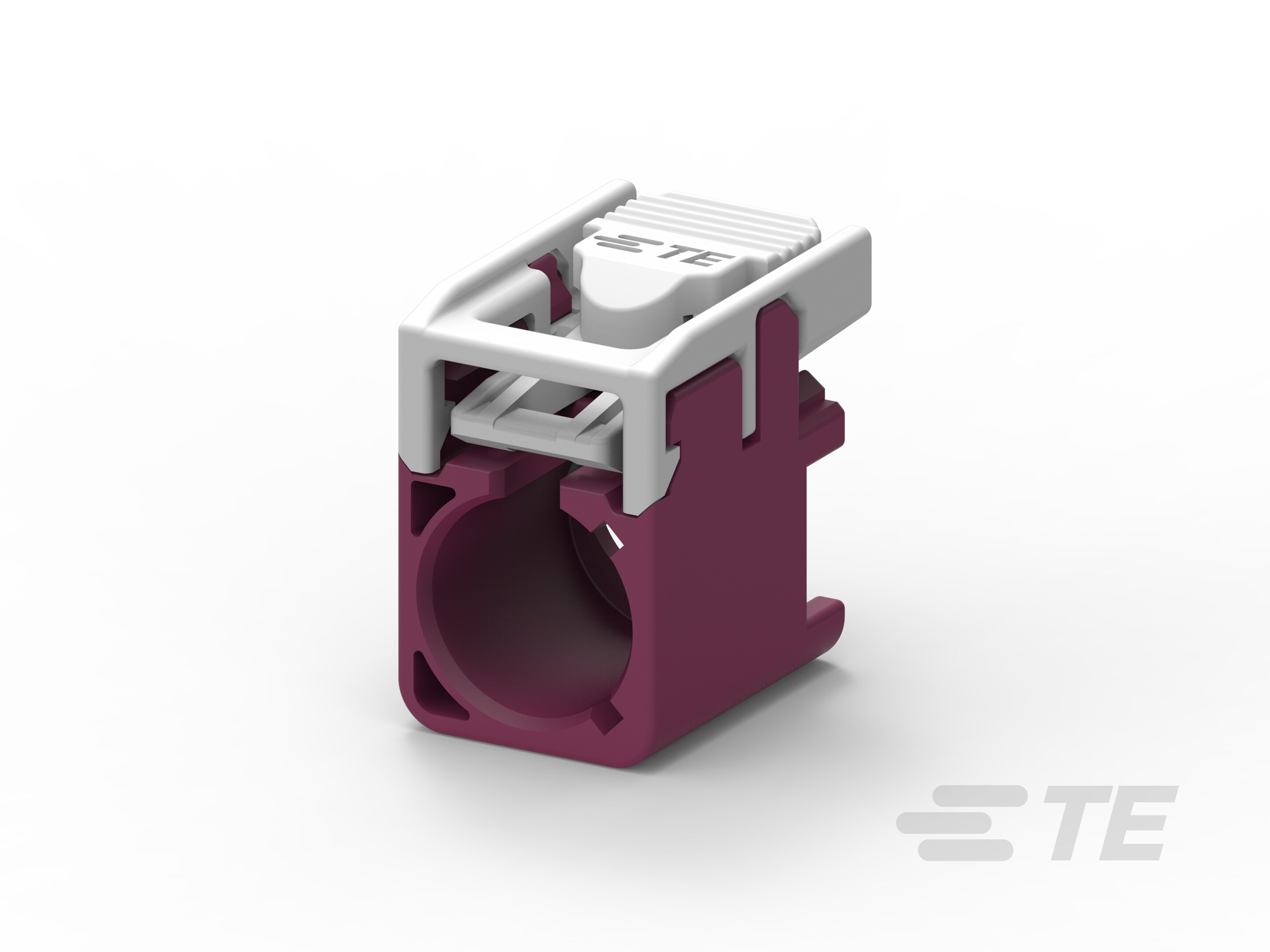

产品图 泰科TE 2-2287956-4连接器中文手册_现货采购_配套型号指南
产品型号 2-2287956-4
混合型连接器
连接器和端子端接到 电线和电缆
连接器系统 缆到板 | 缆到缆
可密封
连接器和壳体类型 母端子护套
行数 1
弹簧锁 不带
位数 1
标称电压架构(V) 800
阻抗(Ω) 50
工作电压(VAC) 800
主体材料 PA66 GF30
插针 不带
出线角度 90°
连接器和键控代码 D
端子类型 插座
中心接触件 不带
端子额定电流(最大值)(A) 1
线缆端接方法 压接
接合固定 带有
连接器安装类型 电缆安装(自由悬挂)
壳体颜色 紫色
连接器高度 12.75mm[.501in]
产品长度 17.45mm[.687in]
产品宽度 9.8mm[.386in]
工作温度(最大值) 100°C[212°F]
电缆类型 RTK 031
工组温度范围 -40 – 100°C[-40 – 212°F]
工作频率范围(MHz) 0 – 6000
屏蔽
封装方法 Carton
封装数量 400
能够保证连接器位置
采购入口 2-2287956-4现货
原厂手册 2-2287956-4数据手册.PDF

二、2-2287956-4配套型号

配套型号 产品图
1452581-4 1452581-4
更多配套型号查询 2-2287956-4配套型号大全

三、2-2287956-4适用领域

泰科2-2287956-4连接器凭借其紧凑结构、高电压耐受性及宽频率适用范围,广泛应用于以下领域:

1. 工业自动化与设备控制:PA66 GF30壳体材料(耐温-40°C至100°C)与自由悬挂安装设计适应工厂内低振动电缆布局,支持传感器信号传输与控制链路的可靠端接(端子额定电流1A),适用于机床操作面板及仪器仪表接口。

2. 汽车电子系统:键控代码D机制防止误插,1位单行布局结合90°出线角度简化线束对接,适用于车载传感器或低功耗控制模块,满足1A电流信号传输需求(标称电压800V)。

3. 数据传输与通信系统:宽频工作范围(0-6000MHz)支持高速数据应用,缆到板/缆到缆灵活连接方式适配路由器或交换机内部布线(50Ω阻抗),确保信号完整性。

4. 消费电子与家用电器:紫色外壳紧凑尺寸(高12.75mm × 长17.45mm × 宽9.8mm)优化空间利用,压接线缆端接方式简化组装,适用于家电内部低电流线路连接。

5. 精密仪器与测试设备:自由悬挂安装适配灵活配置场景(工作温度-40°C至100°C),插座端子类型确保稳定对接(可维修结构简化维护流程),适用于实验室仪表接口。

该连接器通过键控对准和应力消除附件,在紧凑环境中实现高效信号传输,紫色外壳便于快速识别。

四、2-2287956-4常见问题与解决方案

1. 自由悬挂稳定性不足

问题:电缆安装(自由悬挂)设计在机械振动环境中易位移,可能导致信号间歇性中断。

方案:增设应力消除卡扣(需兼容RTK 031电缆外径),或通过扎带固定于相邻结构件,分散线束受力点以抑制摆动。

2. 高温环境材料形变

问题:PA66 GF30外壳在持续≥95°C工况下可能出现软化变形(接近100°C上限)。

方案:避免长期暴露于发动机舱等高温区域;定期监测外壳形态,若持续高温需改用金属外壳系列产品。

3. 小电流端子氧化

问题:1A额定电流的母端子在潮湿环境中易氧化,接触电阻增大影响微电流信号传输。

方案:每季度使用无水乙醇清洁端子界面,压接作业时控制高度公差±0.05mm(参照RTK 031线规),异常接触时更换整组端子。

4. 键控对准偏差

问题:键控代码"D"型接口若角度偏移>5°,90°出线结构易导致公母端插合不完全。

方案:采用带导向槽的辅助工具预定位,安装前双重校验公端键控代码与端子序列匹配性。

5. 高频信号衰减

问题:6000MHz工作频段下,未屏蔽设计可能引发电磁干扰(尤其工业电机周边)。

方案:布线时远离变频设备>30cm,必要时增加金属编织网外覆屏蔽层,并确保连接器接地路径导通。
