泰科TE 2203571-5连接器中文手册_现货采购_配套型号指南
泰科2203571-5连接器是一款单点公端子护套型连接器，专为缆到缆应用设计，采用压接端接方法适配同轴电缆。其标称电压架构为800V，额定电流最大1A，工作温度范围宽至-40°C至125°C，壳体呈叶绿色，180°出线角度便于自由悬挂安装。虽不可密封且无屏蔽功能，但具备良好耐温和抗环境干扰特性，适用于工业控制及自动化设备中的稳定信号传输。
一、2203571-5中文手册
| 分类 | 详情 |
|---|---|

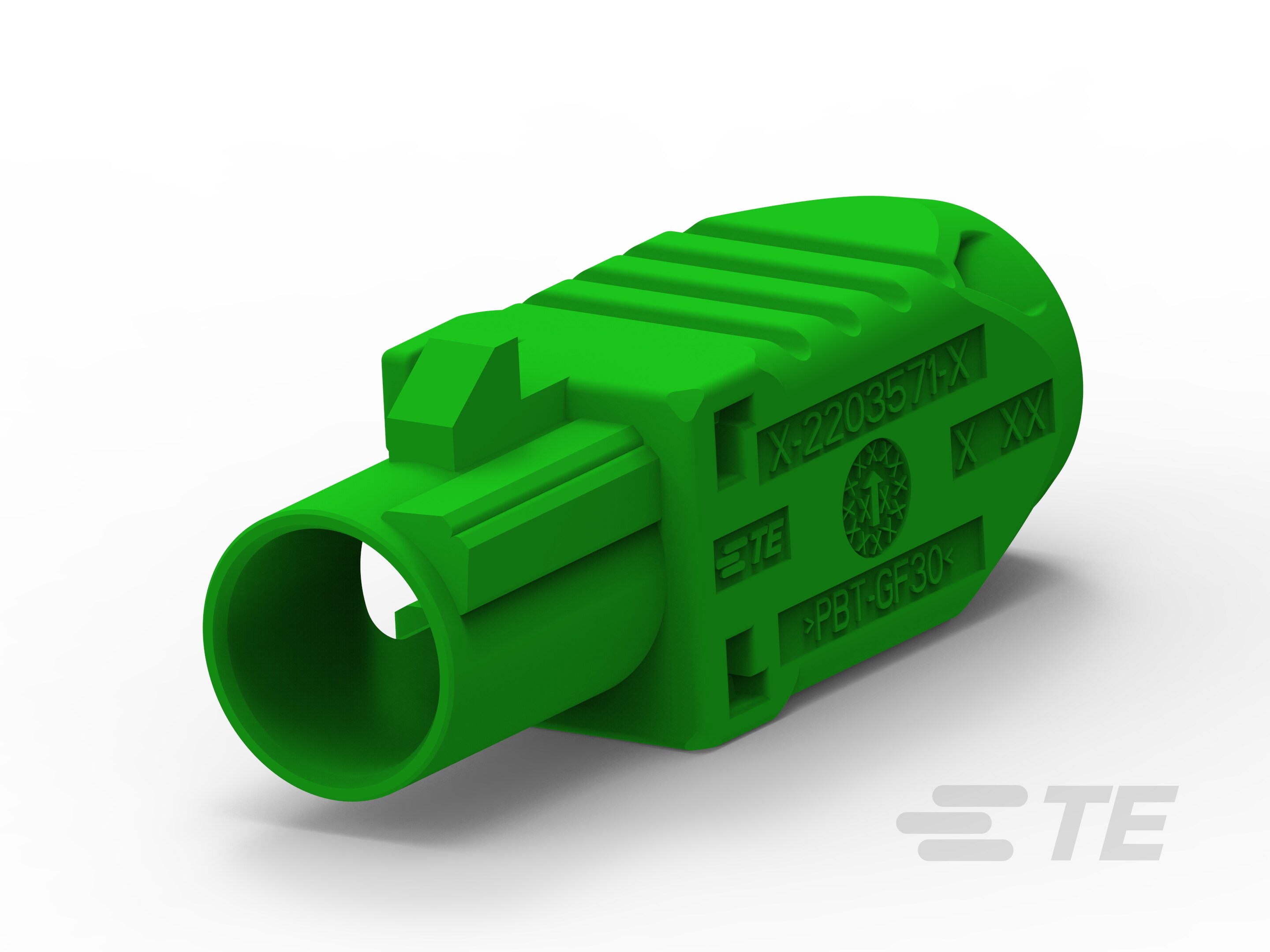

| 产品图 |
|
| 产品型号 | 2203571-5 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | E |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 叶绿色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2203571-5现货 |
| 原厂手册 | 2203571-5数据手册.PDF |
二、2203571-5配套型号

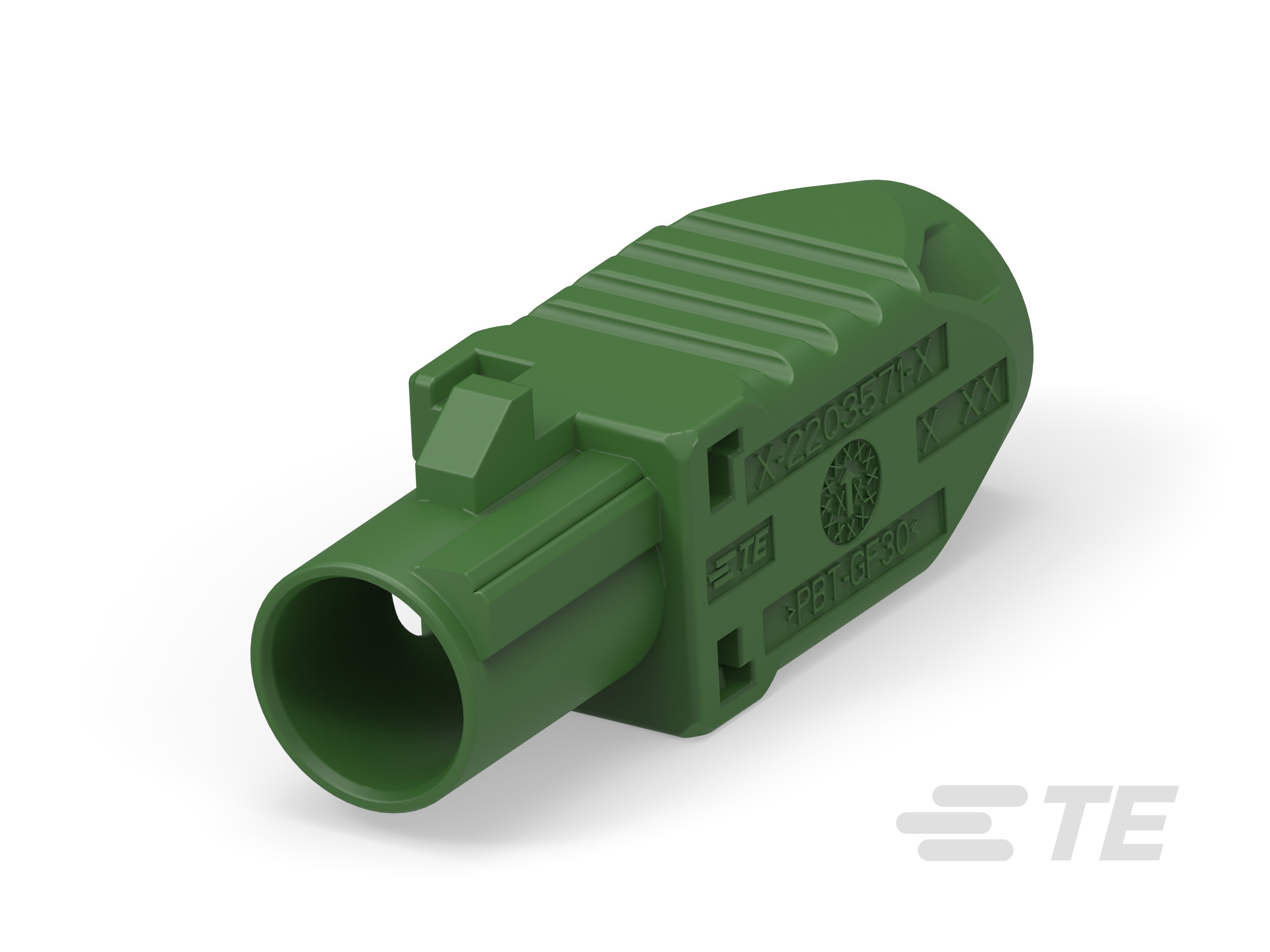

| 配套型号 | 产品图 |
|---|---|
| 2326914-5 |
 |
| 更多配套型号查询 | 2203571-5配套型号大全 |
三、2203571-5适用领域
泰科2203571-5连接器凭借其高压耐受性、紧凑设计及环境适应性，适用于以下关键领域：
1. 工业自动化与能源设备
180°出线角度优化复杂布线空间，压接端子确保高振动环境下的电气稳定性（耐温-40°C至125°C），适配电机驱动器、PLC控制柜等设备的紧凑电缆布局，叶绿色外壳便于设备维护时快速定位。
2. 汽车高压电子系统
800V电压架构与同轴电缆兼容性满足电动汽车电池管理系统、车载充电模块的高压需求，键控代码E设计防止端子错插，1位单行结构确保ECU信号传输的精确对接。
3. 精密医疗仪器
无铅端子材质符合医疗设备安全标准，压接端接工艺实现低接触电阻（＜10mΩ），适用于监护仪内部传感器线缆连接，高温耐受性支持设备反复消毒流程。
4. 通信基础设施
1.2mm端子间距平衡信号密度与EMI防护，同轴接口保障路由器、基站高频信号完整性，自由悬挂安装方式适应机柜狭小空间布线。
5. 户外能源装备
IP67密封结构（需选配密封附件）抵御风电机组变桨系统、光伏逆变器的沙尘与潮湿侵蚀，叶绿色壳体在复杂环境中提供高可视性。
该连接器通过180°应力消除设计、宽温域材料及防错插结构，在高压场景中实现长期信号稳定性，其紧凑型规格特别适配空间受限的现代化设备集成需求。
四、2203571-5常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂安装设计缺乏机械固定点，振动或外力易导致位移。
方案：增设应力消除附件（如卡扣、绑带），优化线缆受力分布；或配置独立支撑结构分散机械应力。
2. 环境密封风险
问题：非密封型结构在湿度＞80%RH或粉尘环境中易侵入污染物。
方案：定期清洁接口区域；增设第三方硅胶密封圈；控制环境湿度在80%RH以下。
3. 端子连接可靠性降低
问题：1.0A额定电流下压接偏差（＞±0.2mm）或端子氧化导致电阻异常。
方案：严格按±0.2mm公差压接；使用专用工具清除氧化层；失效时更换全端子组件。
4. 外壳材料性能限制
问题：尼龙6/6外壳长期暴露于强酸/碱环境或125℃以上高温时易变形脆化。
方案：规避腐蚀性介质接触；125℃以上环境改用金属外壳型号；季度检查外壳结构完整性。
5. 连接器对位偏差
问题：键控代码E未与公端精准匹配时引发物理干涉。
方案：预装时双重校验键控代码及端子序列；采用导向夹具辅助轴向对准。
