泰科2203571-9是一款TE Connectivity设计的单端公端子护套连接器，专用于缆到缆系统应用。它采用压接端接方式支持同轴电缆，标称电压达800V而额定电流最大1A，工作温度范围宽达-40°C至125°C。壳体呈淡棕色，出线角度为180°，安装采用自由悬挂方式，非密封、无屏蔽功能且不保证位置锁定。此连接器适用于工业设备或汽车领域，提供可靠的电线连接解决方案。

一、2203571-9中文手册

分类	详情

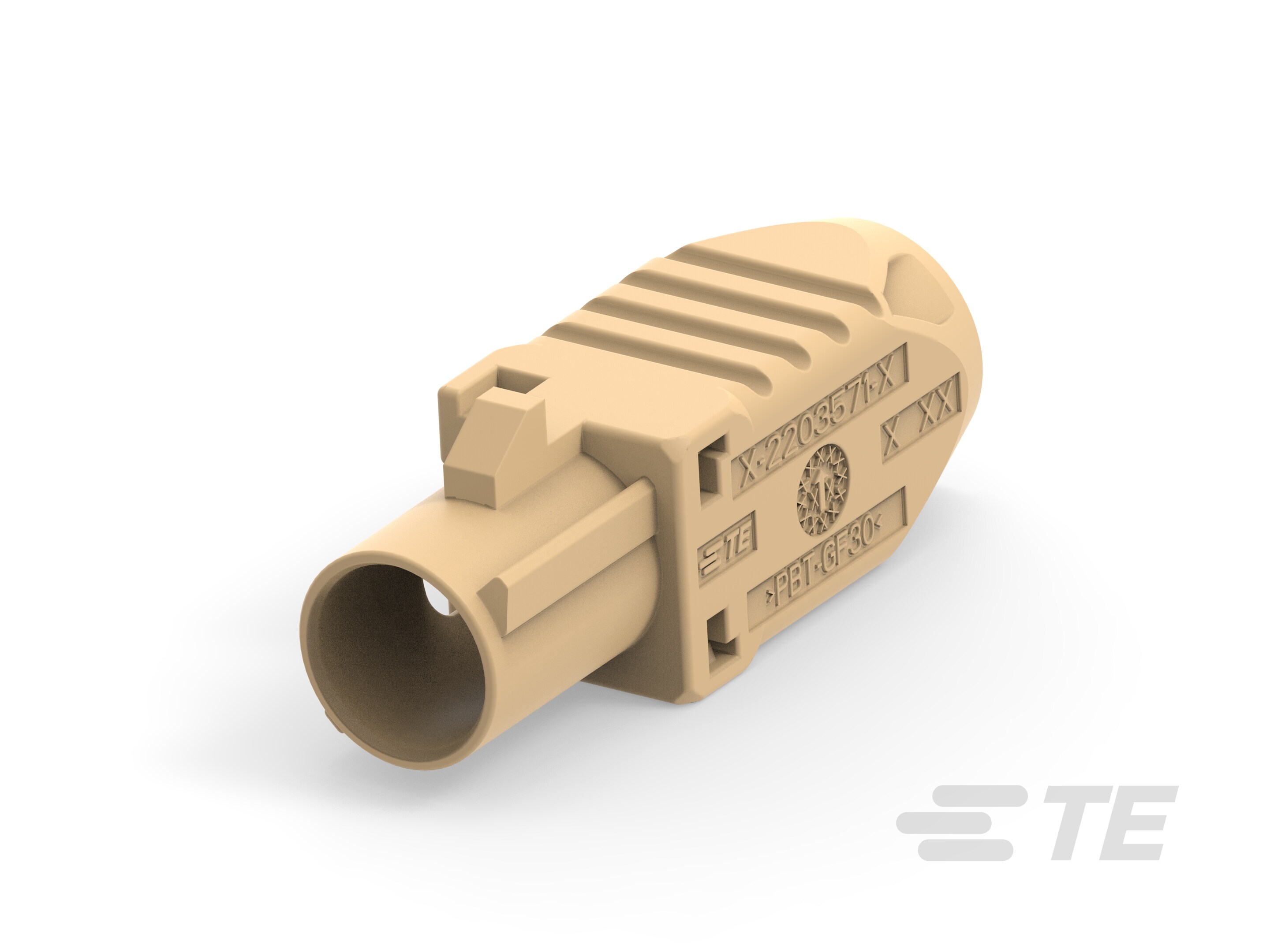

产品图
产品型号	2203571-9
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	I
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203571-9现货
原厂手册	2203571-9数据手册.PDF

二、2203571-9配套型号

三、2203571-9适用领域

泰科2203571-9连接器凭借其耐高压、宽温域特性及紧凑型设计，适用于以下专业领域：

1. 新能源汽车高压系统：800V电压架构满足新能源车电驱平台要求，125℃高温耐受性适配电机控制器、充电模块等舱内环境，同轴电缆接口保障高压信号传输的稳定性。

2. 工业传感与检测设备：-40℃至125℃宽温域适应高低温工业场景，180°出线角设计优化狭小空间布线，单线位精密压接结构确保传感器信号无失真传输。

3. 通信基站射频单元：同轴电缆专用接口匹配基站射频模块需求，自由悬挂安装方式便于塔内灵活布线，淡棕色壳体在工业环境中提供快速辨识。

4. 工程机械电控单元：耐冲击结构与高温耐受性(-40℃~125℃)适应挖掘机、重型设备等振动剧烈环境，无密封设计保持设备舱内通风连接需求。

该连接器通过180°紧凑型线缆布局、耐高温阻燃壳体及精密压接端子设计，在高压、温变场景中实现可靠连接。淡棕色外壳增强工业设备检修识别效率，满足严苛工况下的长期稳定运行要求。

四、2203571-9常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，在振动或外拉环境下易导致连接器位移或脱落。

方案：添加应力消除附件如卡扣或绑带，确保电缆受力分布均匀；或在布线中增加支撑结构以分散机械应力，提升稳定性。

2. 密封性不足

问题：不可密封设计易使污染物渗入内部，在潮湿环境（湿度>80%RH）或污物条件下加剧风险。

方案：严格控制安装环境湿度（建议≤80%RH），定期清洁接触面；在暴露场合考虑外部防护盖或选用可密封型号。

3. 端子接触不良

问题：压接端子在操作公差不当或氧化后，易出现信号中断或电阻异常，影响电气连续性。

方案：操作时确保压接高度公差（±0.2~0.5mm），使用专用清洁工具清除氧化层；若端子受损，立即更换。

4. 外壳完整性受损

问题：长期暴露于125°C高温或化学物质环境中，外壳易变形或腐蚀，可能导致结构失效。

方案：避免接触强酸/碱环境；在高温应用时更换为金属外壳型号；执行定期目视检查及结构评估。

5. 键控错位或对准偏差

问题：键控代码I未与公端完全匹配，易引发连接不稳定或错位安装。

方案：安装前核对键控代码与端子顺序，借助对准工具精确定位；确保公母端无偏移对接。
