泰科TE 2203571-8连接器中文手册_现货采购_配套型号指南

泰科2203571-8是一款单行单位公端子护套连接器，专为缆到缆系统设计，不具备可密封性。其壳体为紫色，安装方式为自由悬挂，支持标称800V电压架构和最大1A端子电流。采用压接端接方法，出线角度180度，键控代码H确保精确对配。工作温度范围宽（-40°C至125°C），适用于严苛环境中的同轴电缆无屏蔽应用，但不保证位置固定性。该连接器提供可靠的低电流信号传输，适合工业控制等场景的稳定需求。

一、2203571-8中文手册

分类	详情

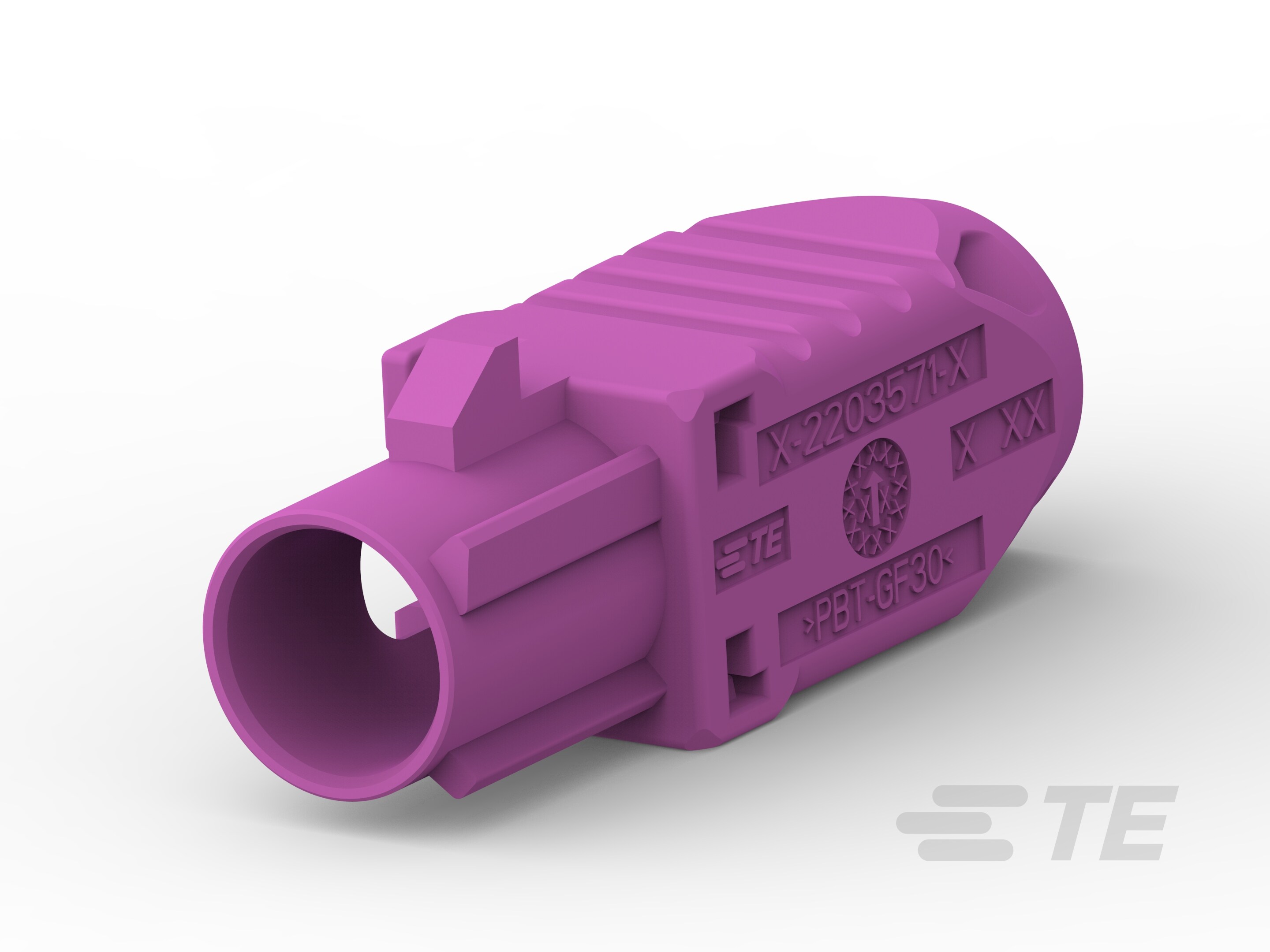

产品图
产品型号	2203571-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	H
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2203571-8现货
原厂手册	2203571-8数据手册.PDF

二、2203571-8配套型号

三、2203571-8适用领域

泰科2203571-8连接器凭借其高电压处理能力、宽工作温度范围及键控防误插设计，适用于以下领域：

1. 汽车电子与控制单元：缆到缆连接系统结合800V电压架构支持车载ECU和传感器等高电压应用；键控代码H实现精准对准，防止震动或误操作导致连接故障；自由悬挂安装适配线束布局，确保在车辆环境中稳定传输信号。

2. 工业自动化设备：工作温度范围-40°C至125°C耐受厂房高温或多尘条件；压接端接方法提供抗振动耐久性，适用于机械控制系统中的传感器或执行器连接，保障长期可靠运行。

3. 通信与射频传输：同轴电缆设计优化高频信号完整性，用于基站或路由器内部互联；1位单行结构(180°出线角度)简化紧凑空间部署，减少数据干扰风险。

4. 医疗仪器内部组件：宽温范围(-40°C至125°C)适应消毒流程和设备热循环；适用于非密封区控制面板或诊断仪器布线；建议避免液体暴露环境以防渗入问题。

5. 消费电子与低功耗应用：端子额定电流1A支持信号线传输；紫色外壳增强设备识别，适配电视、音频设备等信号接口，实现小型设备的可靠互通。

该连接器通过键控机制和压接端子强化机械强度，在苛刻场景中维持电气稳定性，紫色壳体进一步提升系统集成时的视觉定位便利性。

四、2203571-8常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力易导致连接器移位或脱落。

方案：增设外部应力消除装置（如绑带或卡扣），优化电缆受力分布；复杂工况下增加支撑结构分散机械应力。

2. 密封防护局限性

问题：非密封型设计（"可密封：否"）在湿热环境（＞80%RH）易渗入污染物，加速内部元件老化。

方案：保持密封面清洁无尘；必要时外部加装硅胶防护套；控制环境湿度在80%RH以下。

3. 端子电气性能下降

问题：1.2mm母端子压接高度超公差（±0.2~0.5mm）或氧化导致接触电阻升高。

方案：使用专用量具校准压接高度；采用接触式清洁工具去除氧化层；定期检测接触电阻，异常时更换端子。

4. 外壳材料热变形风险

问题：尼龙6/6材质在极限温度（125℃）下可能软化变形，强酸/碱环境加速腐蚀。

方案：避免长期暴露于腐蚀性介质；＞100℃工况更换金属外壳型号；定期目视检查结构完整性。

5. 键控对位偏差

问题：H型键控代码未与匹配公端精准对准，导致插拔阻力异常或接触失效。

方案：插接前双重校验键控代码与端子序列；使用导向夹具辅助定位；操作时保持轴向受力垂直。
