泰科TE 1-2203571-0连接器中文手册_现货采购_配套型号指南

泰科电子（TE Connectivity）推出的1-2203571-0是一款专为缆到缆系统设计的单针位连接器，适用于单行单位配置。其公端子护套结构支持800V标称电压架构，最大额定电流1A，出线角度180°，采用压接端接方法连接同轴电缆。壳体为咖喱色，工作温度范围覆盖-40°C至125°C，允许自由悬挂式安装，但不提供密封、屏蔽或位置锁定功能，适用于工业控制、通信设备等非严苛环境，以简化连接设计。

一、1-2203571-0中文手册

分类	详情

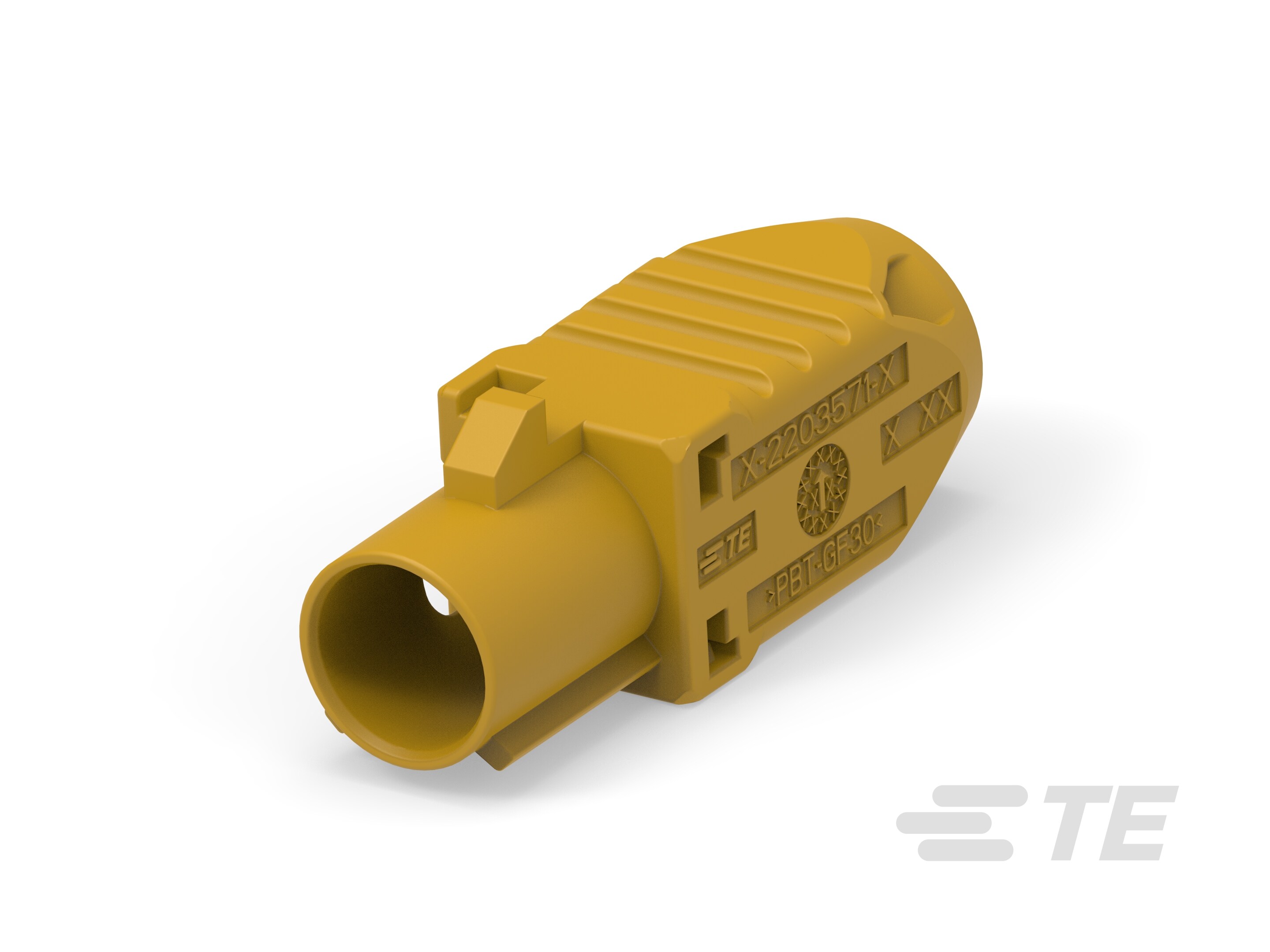

产品图
产品型号	1-2203571-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	K
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	咖喱色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2203571-0现货
原厂手册	1-2203571-0数据手册.PDF

二、1-2203571-0配套型号

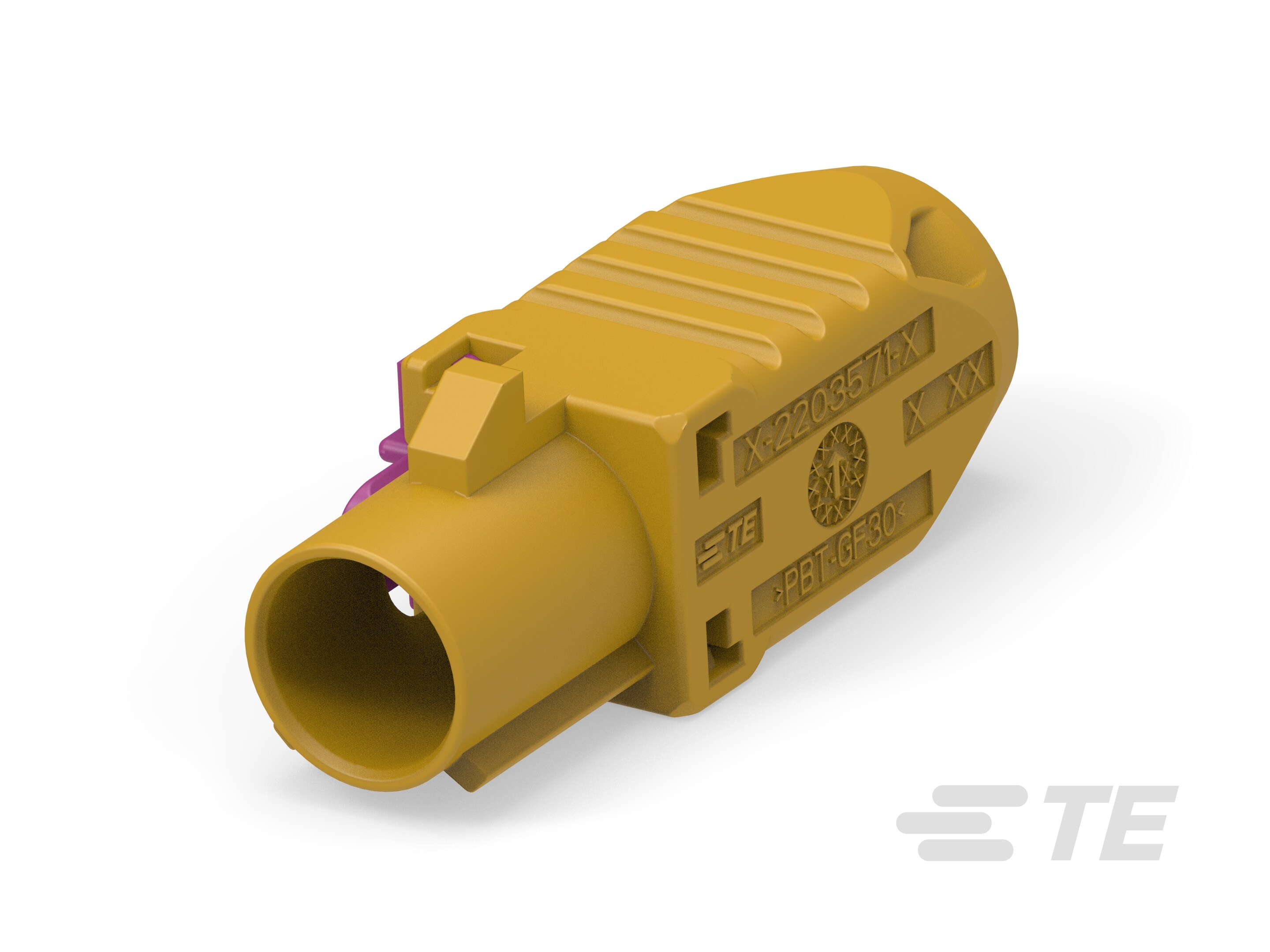

配套型号	产品图
1-2272518-0
更多配套型号查询	1-2203571-0配套型号大全

三、1-2203571-0适用领域

泰科1-2203571-0连接器凭借其耐温性能、键控对准机制及灵活安装设计，广泛应用于以下领域：

1. 工业自动化与机械控制：宽工作温度范围（-40°C至125°C）耐受高振动和温差环境，键控代码K防止端子误插，支持传感器信号与控制链路的稳定连接，保障设备在复杂工况下的可靠性。

2. 汽车电子系统：800V电压架构适配高压车载电路需求，精密键控设计确保ECU和线束接口的精准对接，降低行车安全风险，同时压接线缆端接方法简化维护流程。

3. 户外能源设备：自由悬挂安装方式适应紧凑电缆布局（出线角度180°），咖喱色外壳便于野外环境快速识别，耐低温高温特性（-40°C至125°C）抵御风沙及极端气候干扰，适用于太阳能或风能发电单元。

4. 医疗仪器与设备：宽广温度范围兼容消毒流程，低电流额定（1A）满足精密仪器内部信号传输，非密封结构简化维护操作，避免液体渗入导致系统故障。

5. 通信与数据传输：同轴电缆类型优化高频信号完整性，1位单行布局确保连接密度与抗干扰平衡，支持路由器或基站内部数据高效传输，减少误码率风险。

该连接器通过键控对准、自由悬挂适配及高温耐受性，实现苛刻场景下的长期稳定运行，咖喱色外壳进一步提升工业应用的辨识度。

四、1-2203571-0常见问题与解决方案

1. 安装稳定性不足

问题：自由悬挂安装方式缺乏机械固定点，振动或外力易导致位移。

方案：增设应力消除卡扣或绑带固定线束，调整线缆路径避免悬垂受力；在振动环境中增加支架分散机械应力。

2. 密封防护风险

问题：非密封设计（产品资料明确"可密封：否"），污染物易通过接口缝隙侵入。

方案：控制安装环境湿度≤80%RH；定期清理接口处积尘；需防水场景应更换密封型号或加装防护套管。

3. 压接端子失效

问题：1.0mm²导线压接不良导致接触电阻升高（额定电流1A上限）。

方案：严格执行±0.05mm压接高度公差；采用剥线长度5.0±0.3mm的线缆；氧化接触点用专用研磨工具处理。

4. 热变形风险

问题：尼龙外壳持续125℃工况下易软化变形（工作温度上限125℃）。

方案：高温环境改用金属外壳兼容型号；避免接触强酸碱介质；每3个月检查外壳形态及锁扣弹性。

5. 键控对位偏差

问题：键控代码K型未匹配公端极性引发错接。

方案：安装前双人校验键槽与公端定位凸台；使用TE认证辅助对准工具（P/N：ALIGN-K系列）。

关键设计参数应用说明：

- 800V电压架构需保持端子间隙≥3.2mm

- 180°出线角度要求预留25mm弯曲半径

- 同轴电缆需确保屏蔽层完整接地（产品资料标注"屏蔽：否"）

- 未配置CPA（连接器位置保证）装置，需手动确认卡扣锁定声

建议每500次插拔或12个月进行接触电阻测试（标准：初始值+20%为失效阈值），可通过更换TE原厂端子套件（P/N：220357X系列）实现维护。
