TE 1-2236888-5 母端子8位高速数据连接器 现货
泰科电子1-2236888-5是一款单排8位母端子护套型连接器，专为高速数据传输设计。其主体采用PBT GF材料，具备耐高温特性（-40至105℃工作范围），90°固定出线角度优化空间布局。该连接器配备弹簧锁机构确保接合稳固，符合IPX9K防护等级要求，支持最高3000MHz频率及100Ω阻抗的信号传输。通过压接方式端接SSQ型电缆，适用于要求可靠固定安装的工业电缆应用场景，典型电路应用于高速数据传输领域。
一、1-2236888-5中文手册
| 分类 | 详情 |
|---|---|

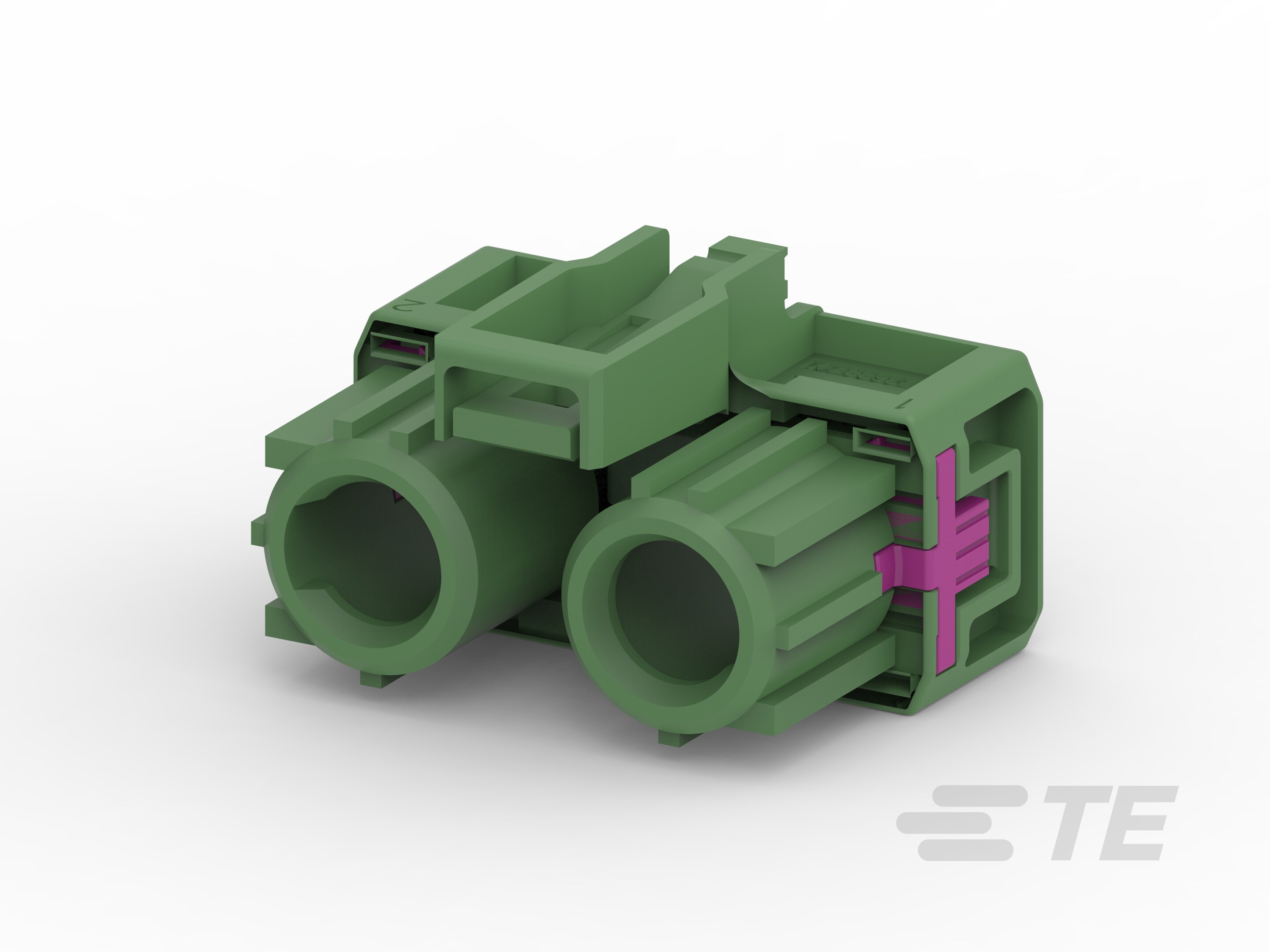

| 产品图 |  |
| 产品型号 | 1-2236888-5 |
| 主要锁定特性 | 无尖刃主体 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 电线和电缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 弹簧锁 | 带有 |
| 位数 | 8 |
| 阻抗(Ω) | 100 |
| 电缆出口类型 | 固定 |
| 主体材料 | PBT GF |
| 插针 | 不带 |
| 出线角度 | 90° |
| 连接器和键控代码 | E |
| 端子类型 | 插座 |
| 中心接触件 | 不带 |
| 端子接触部电镀材料 | 无镀层 |
| 射频连接器中心端子电镀材料 | 无 |
| 外部端子电镀材料 | 无 |
| 接合插针直径 | .6mm[.024in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 面板安装方式 | 后部安装 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 绿色 |
| 中心线（间距） | 12.7mm[.5in] |
| 连接器高度 | 15.1mm[.6in] |
| 产品长度 | 27.9mm[1.09in] |
| 产品宽度 | 18.2mm[.71in] |
| 电缆类型 | SSQ |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| IP 等级 | IPX9K |
| 封装方法 | Box |
| 封装数量 | 1 |
| 电介质材料 | 无 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 1-2236888-5现货 |
| 原厂手册 | 1-2236888-5数据手册.PDF |
二、1-2236888-5配套型号
| 配套型号 | 产品图 |
|---|---|

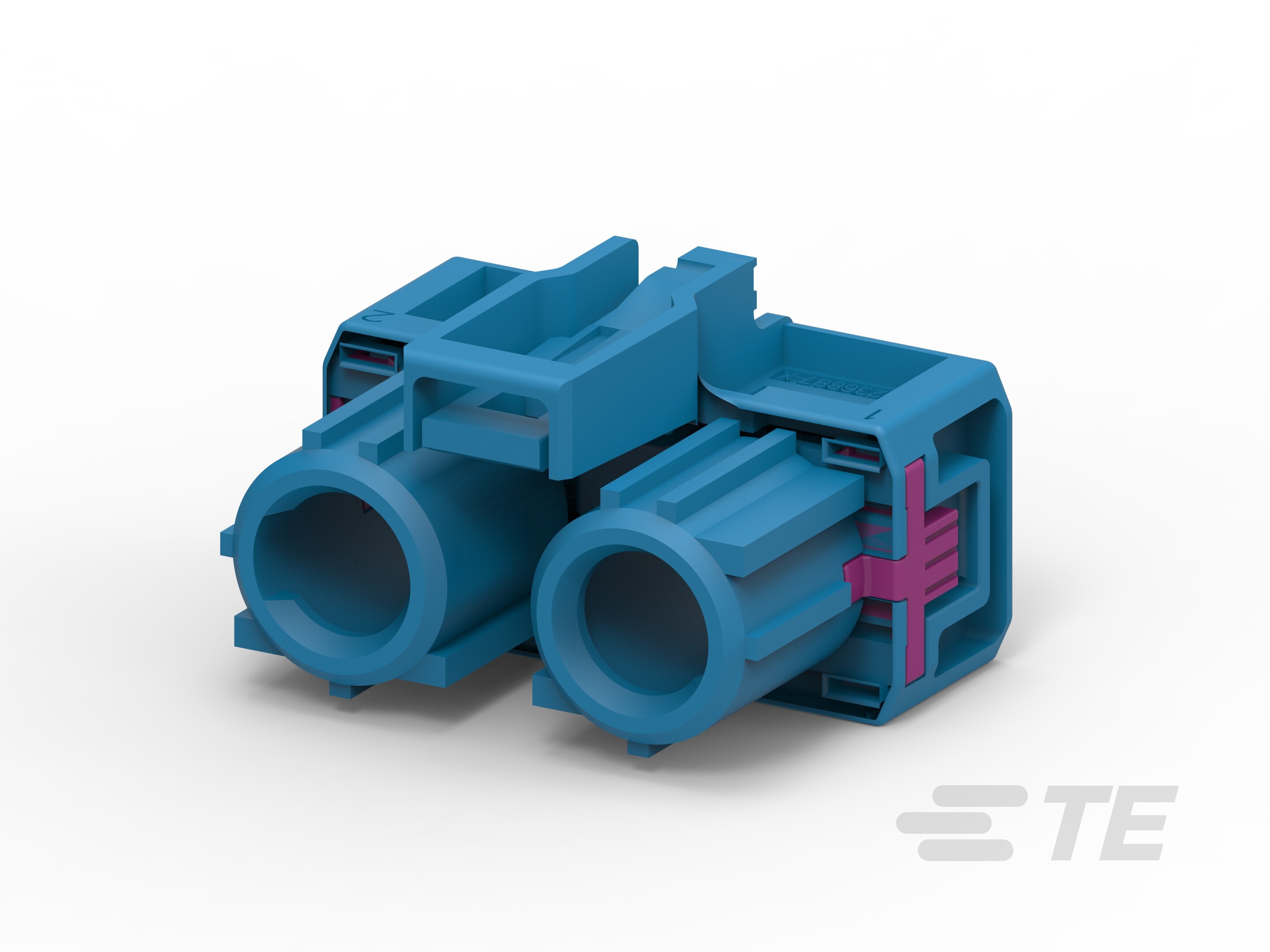

| 1-2236888-3 |  |
| 更多配套型号查询 | 1-2236888-5配套型号大全 |
三、1-2236888-5适用领域
1. 工业自动化控制系统
IPX9K高压防水等级（可承受80℃高温水冲刷）与宽温域耐受性（-40℃至105℃）保障设备在高压清洗、高温炉窑等严苛场景下的稳定运行。弹簧锁扣设计确保振动环境中的物理连接可靠性，12.7mm间距的单行布局适配PLC模块、变频器等高密度布线需求。
2. 车载电子与运输装备
E型键控代码有效防止端子错配，90°出线角设计优化狭小空间线缆管理。3000MHz高频传输能力支持ADAS传感器、车载摄像头等高速数据链路，PBT GF材质壳体满足汽车电子耐油污、抗冲击要求。
3. 能源电力基础设施
-40℃低温启动特性适配风力发电机舱、光伏电站环境，自由悬挂安装方式便于柜内电缆灵活排布。绿色壳体在变电站等工业场景中提供高辨识度，压接端接工艺确保大电流传输的耐久性。
4. 通信与数据传输设备
0-3000MHz宽频带与100Ω阻抗特性匹配5G基站、路由器的高速背板连接需求。8位单行结构（27.9×18.2mm紧凑尺寸）平衡信号密度与抗串扰能力，无镀层端子满足数据传输完整性要求。
5. 特种机械设备与户外仪器
抗高压水射流特性（IPX9K）保障工程机械、农用设备在暴雨或冲洗工况下的密封性能。后部面板安装方式简化设备箱体开孔设计，15.1mm低剖面高度适配便携式检测仪器内部空间。
该连接器通过键控防呆机制、宽频信号传输能力及工业级环境防护标准，为高可靠性电子系统提供高效的电气连接解决方案，其绿色壳体进一步增强工业设备中的组件识别效率。
四、1-2236888-5常见问题与解决方案
泰科1-2236888-5是一款母端子护套型连接器，设计用于电线和电缆的连接，具有弹簧锁机制、固定电缆出口（90°出线角度）、非密封结构（IP等级为IPX9K）、主体材料为PBT GF（聚对苯二甲酸丁二酯玻璃纤维增强），适用于高速数据传输（频率范围0-3000MHz）。基于其关键规格（如安装方式为自由悬挂、工作温度-40°C至105°C、无镀层端子、键控代码E），以及实际应用中的反馈，以下整理其常见问题与优化方案，帮助用户提升可靠性。
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，在振动或外力作用下易导致连接器位移或脱离。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀；或在支持结构中嵌入缓冲垫，分散外部应力。
2. 密封性不足
问题：虽IP等级为IPX9K，但因可密封选项为"否"，在高湿度或污染物环境中可能出现渗漏风险。
方案：安装时确保密封面完全贴合；定期清洁接口区域，并建议在关键应用中添加硅胶密封圈以增强防水性；控制环境湿度至≤80%RH。
3. 端子接触不良
问题：无镀层插座端子易因压接不当（超出±0.2~0.5mm公差）或氧化引发接触电阻异常，影响高速数据信号完整性。
方案：严格遵循压接高度规范操作；使用专用清洁工具去除端子表面氧化层；定期检查端接点，并在劣化时及时更换端子。
4. 外壳变形或劣化
问题：PBT GF材料在高温（接近105°C上限）或腐蚀性液体（如强酸/碱）环境下可能软化或降解。
方案：避免暴露于极端温度或化学环境；在高温应用场景评估替换金属外壳型号；实施季度检查，关注外壳完整性和颜色变化。
5. 连接对准或键控错误
问题：键控代码E要求精准匹配公端，否则易因错位导致连接不稳定或弹簧锁失效。
方案：安装前确认键控代码和端子排列顺序；使用辅助对准工具（如引导销）确保定位一致；在对接后验证弹簧锁固定到位。
