泰科TE 2-2203571-0连接器中文手册_现货采购_配套型号指南

泰科2-2203571-0是一款单针单排电缆公端子护套连接器，采用水蓝色聚酯PBT材质，适用于800V电压架构的同轴电缆信号传输环境。其180°出线角度与压接式端接设计便于线缆对接安装，最高可耐受125℃工作温度（-40℃至125℃范围），在无密封和屏蔽条件下仍能提供可靠的信号级电路连接。自由悬挂式结构结合紧凑外形（长27.25mm × 宽9.25mm × 高10.88mm）尤其适用于空间受限场景，键控代码Z确保准确接合。

一、2-2203571-0中文手册

分类	详情

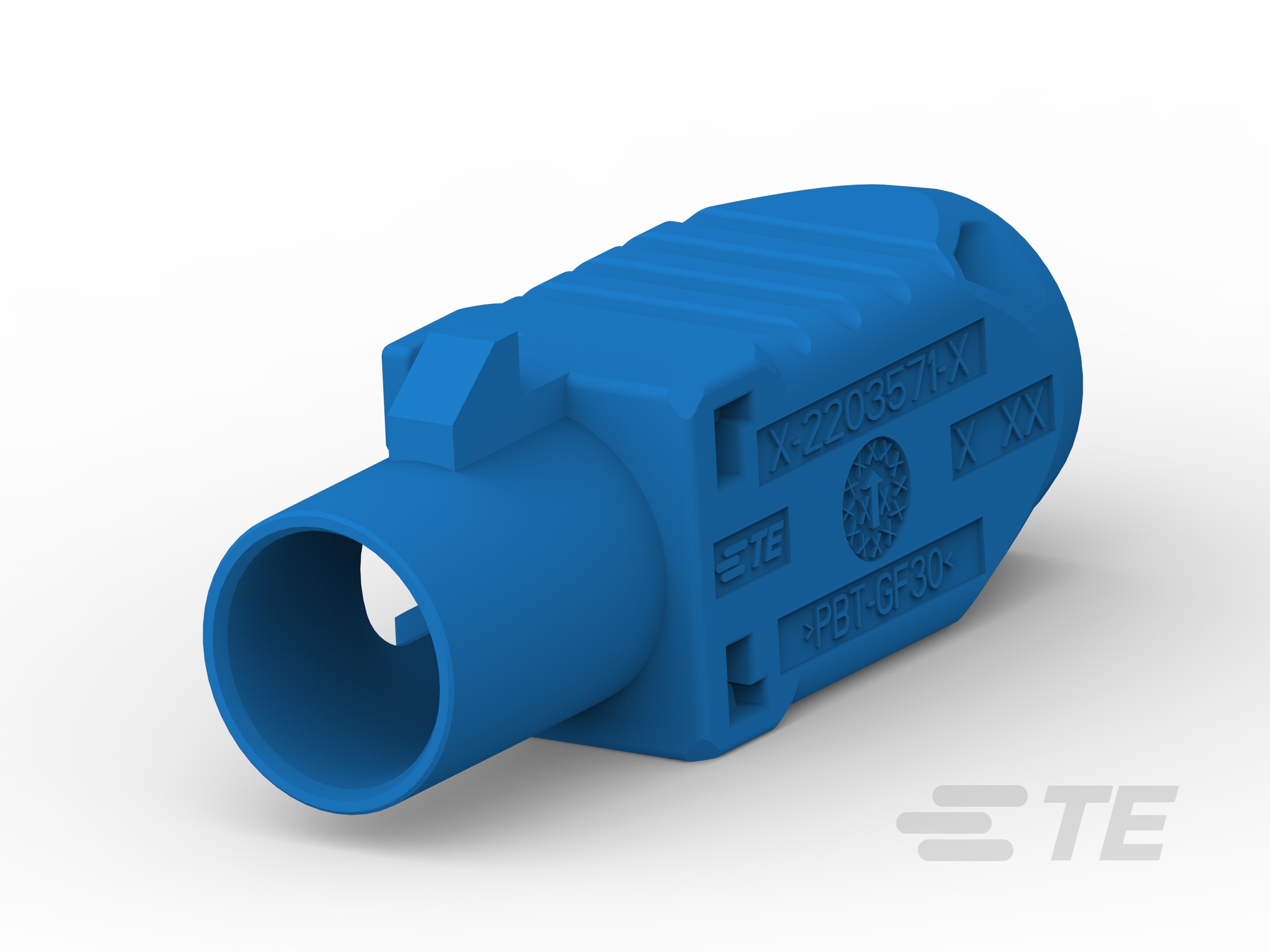

产品图
产品型号	2-2203571-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	Z
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	水蓝色
连接器高度	10.88mm[.428in]
产品长度	27.25mm[1.072in]
产品宽度	9.25mm[.364in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	8000
封装方法	Carton
能够保证连接器位置	否
采购入口	2-2203571-0现货
原厂手册	2-2203571-0数据手册.PDF

二、2-2203571-0配套型号

三、2-2203571-0适用领域

泰科2-2203571-0连接器以其高电压支持、宽温范围及稳定信号传输特性，适用于以下领域：

1. 工业控制与自动化：180°出线角度及自由悬挂安装适配电缆自由移动场景，PBT主体材料（耐温-40℃至125℃）抵御工厂内震动与热波动，1位单行设计支持传感器和控制信号稳定连接，适用于机械执行器或监控系统。

2. 汽车电子组件：键控代码Z防止端子误插，800V高电压架构保障ECU或线束接口的信号可靠性，同轴电缆类型传输高频信号，支持车载控制系统在极端温度环境中稳定工作。

3. 通信基础设施：单行位布局（尺寸9.25mm宽度）优化紧凑空间布线，水蓝色外壳便于设备内部快速辨识，电路应用聚焦Signal信号传输，适配路由器或基站内部高频数据连接。

4. 测试与测量仪器：宽温范围（-40℃至125℃）满足实验室环境需求，压接端接方法简化维护流程，无屏蔽设计平衡信号密度与抗干扰能力，适用于示波器或数据采集设备内部连线。

5. 医疗设备与消费电子：可维修结构与自由悬挂安装适配内部清洁与组装，PBT材质耐化学腐蚀，高精度端子对准确保设备如诊断仪器或小型家电的信号传输连续性。

该连接器通过键控机制、高电压架构及耐候性材料，实现可靠信号连接，水蓝色外壳提升工业环境中识别效率。

四、2-2203571-0常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式电缆安装方式缺乏刚性固定点，在持续振动或机械应力下容易移位或完全脱出。

方案：加装应力消除装置（如线缆卡扣或绑带），优化受力路径确保均匀分配负荷；必要时引入支撑架或导轨系统，提升整体结构稳固性。

2. 密封性不足导致污染风险

问题：默认设计不包含密封防护机制，在粉尘、高湿或多污染物环境中易侵入杂质，诱发接触失效或电路短路。

方案：优先部署于干燥、洁净区域；严苛环境中采用热缩套管或外部防护罩进行二次密封；控制环境湿度≤80%RH，定期清理接口区域。

3. 端子压接不良与接触故障

问题：压接工艺偏差（如高度超差）或端子氧化可导致电阻异常升高，影响信号传输稳定性。

方案：严格执行压接高度公差标准（推荐±0.2~0.5mm范围）；使用专用触点清洁工具定期去除氧化物；监测电阻值，发现超限及时更换压接端子。

4. 外壳高温变形风险

问题：聚酯PBT材料在长期接近125℃高温工况下可能软化变形，若暴露于化学腐蚀介质会加速老化。

方案：控制操作温度≤110℃，避免强酸/碱环境；高温场景下切换至金属外壳兼容型号（需验证电气兼容性）；定期目视检查外壳完整性。

5. 键控系统错位或对接偏差

问题：Z型键控代码与公端未精准啮合时，引起物理卡滞或电气连接错位，导致信号中断。

方案：预安装阶段校验键控代码匹配性；应用对准夹具辅助定位，确保零误差啮合；周期性检查连接器啮合状态，及时调整偏差。
