泰科TE 2302456-2连接器中文手册_现货采购_配套型号指南

泰科2302456-2是一款白色矩形连接器，采用单排6位母端子护套设计。其核心特性包括60V标称电压架构和-40°C至105°C的宽工作温度范围，适应工业环境中的严苛温度变化。该型号具备端子锁定功能，确保连接的机械稳定性，但不支持连接器位置保证（CPA）。其B型键控代码可防止误插，强化了系统安全性。 作为泰科电子工业级产品线的代表，该连接器继承了品牌的高可靠性基因，通过精密接触件设计和材料工艺优化，实现优异的电气性能与信号完整性，适用于工控设备、测试仪器等场景的电源及信号连接需求。

一、2302456-2中文手册

分类	详情

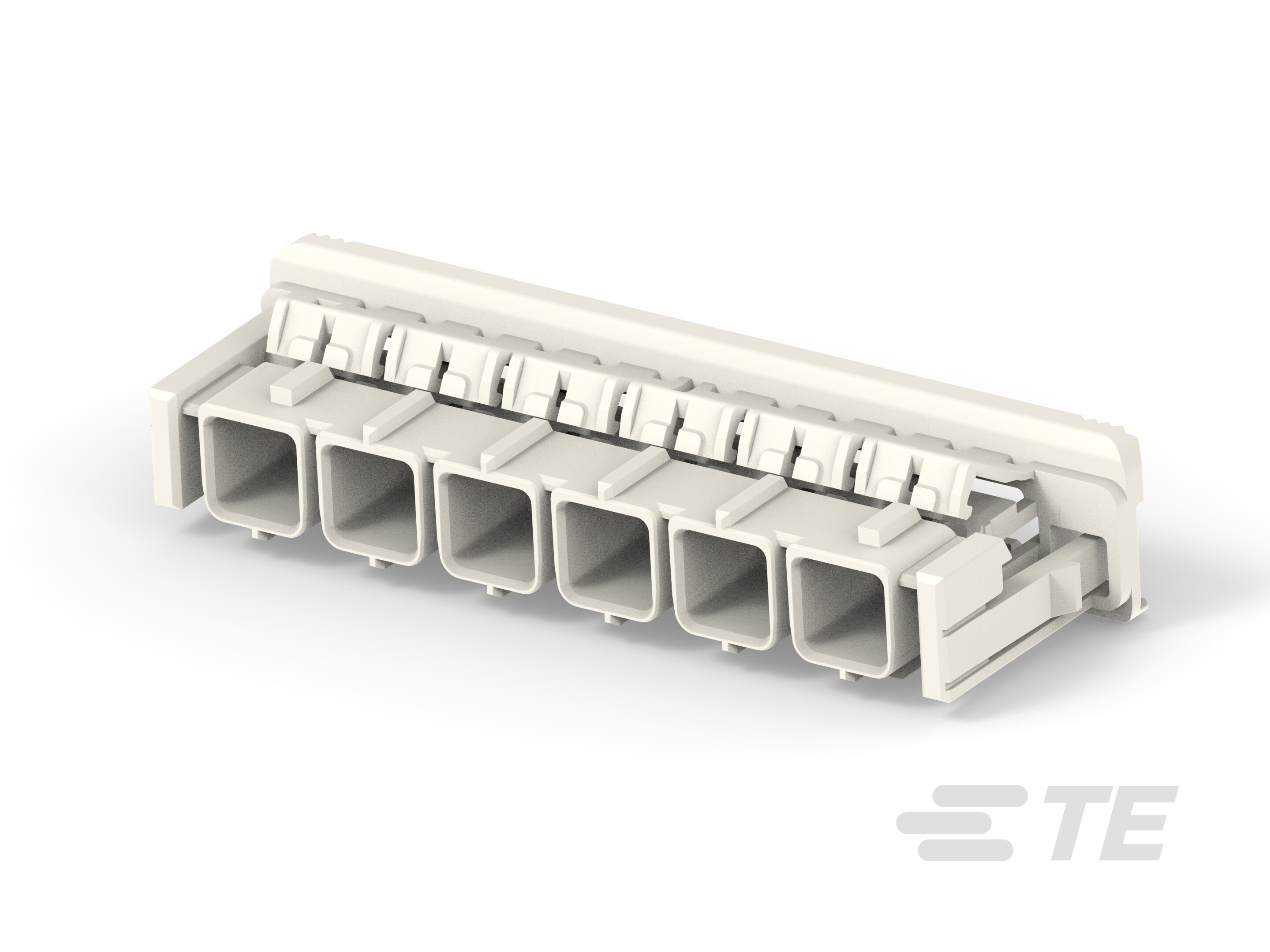

产品图
产品型号	2302456-2
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	6
标称电压架构(V)	60
连接器和键控代码	B
壳体颜色	白色
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
能够保证连接器位置	否
采购入口	2302456-2现货
原厂手册	2302456-2数据手册.PDF

二、2302456-2配套型号

三、2302456-2适用领域

泰科2302456-2连接器凭借其高可靠性、兼容性及耐用设计，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围-40℃至105℃适应工厂高温、振动环境，6位单行布局支持多点传感器信号与控制指令的稳定传输，母端子护套结构确保高插拔寿命下的耐用性。

2. 汽车电子系统：键控代码B机制实现精准端子对准，防止误插；电压架构60V与耐温特性适用于车载ECU、线束接口，保障行车信号可靠性和低功耗连接。

3. 通信与数据传输：线到线/线到板灵活连接方式适配路由器、基站内部信号传输；单行6位设计平衡连接密度与抗干扰能力，支持高速数据处理的稳定性。

4. 测试与测量仪器：抗振动端子锁定特性简化实验室测试设备频繁插拔操作；白色壳体提升辨识度，耐用结构适应长期使用需求。

5. 智能仓储与物流设备：兼容标准化接口设计无缝集成自动化系统；母端子护套提供应力消除，支持仓储机器人控制模块和信号链路的稳固连接。

该连接器通过键控对准、宽温度耐受范围及高效端子锁定，确保在苛刻场景中实现长期可靠连接。

四、2302456-2常见问题与解决方案

泰科2302456-2连接器的常见问题与解决方案

针对泰科2302456-2型母端子护套连接器（1行6位、标称电压60V、键控代码B），以下列出该型号在实际应用中的常见问题及对应解决方案。问题分析基于产品特性（如锁定机制在端子、无法保证连接器位置、工作温度-40°C至105°C）和工程实践，解决方案旨在提升可靠性和安全性。

1. 安装松动或位置偏移

问题：由于设计无法保证连接器位置，在振动或外力作用下易出现松动或移位，导致连接不稳定。

方案：添加卡扣或绑带类应力消除附件固定电缆；增设支撑结构分散机械应力，确保安装点稳固可靠。

2. 键控错位或插接失败

问题：键控代码B未精确匹配公端连接器，或安装偏差造成对接困难，引发信号中断。

方案：操作前核对键控代码与端子排列顺序；使用专用对准工具辅助定位，确保一次插接成功。

3. 端子接触电阻异常

问题：1.2mm母端子压接不当（公差超限）或氧化导致接触不良，影响导电性能。

方案：按压接规范控制高度公差（±0.2~0.5mm）；定期用无残留清洁工具处理氧化层；必要时更换端子以恢复信号完整性。

4. 外壳热变形或材料退化

问题：尼龙外壳在高温（>105°C）或腐蚀性环境中易变形，缩短使用寿命。

方案：工作温度严格限于-40–105°C；避免暴露于强酸强碱环境；高温场景更换金属外壳型号；执行周期性目视检查评估外壳状态。

5. 连接不稳定或临时脱开

问题：端子锁定机制在动态负载下可能失效，引发间歇性连接中断。

方案：加强锁定机构检查力度；集成应力消除设计，减少振动影响；确保操作环境平稳无冲击。
