泰科2307199-2是一款单针位公端子护套型连接器，采用电缆自由悬挂式安装，专为缆到缆连接设计。其淡黄色壳体具备IP密封性能（满足可密封特性），工作温度范围宽广（-40℃至125℃），支持恶劣工业环境应用。该连接器采用180°出线角度布局和B型键控代码，确保插接方向正确性，线缆端接方式为压接，提供可靠的电信号传输。其结构紧凑（1行1位），适用于空间受限场景，但需注意该型号不具备连接器位置保障（CPA）功能和电磁屏蔽能力。
一、2307199-2中文手册
| 分类 | 详情 |
|---|---|

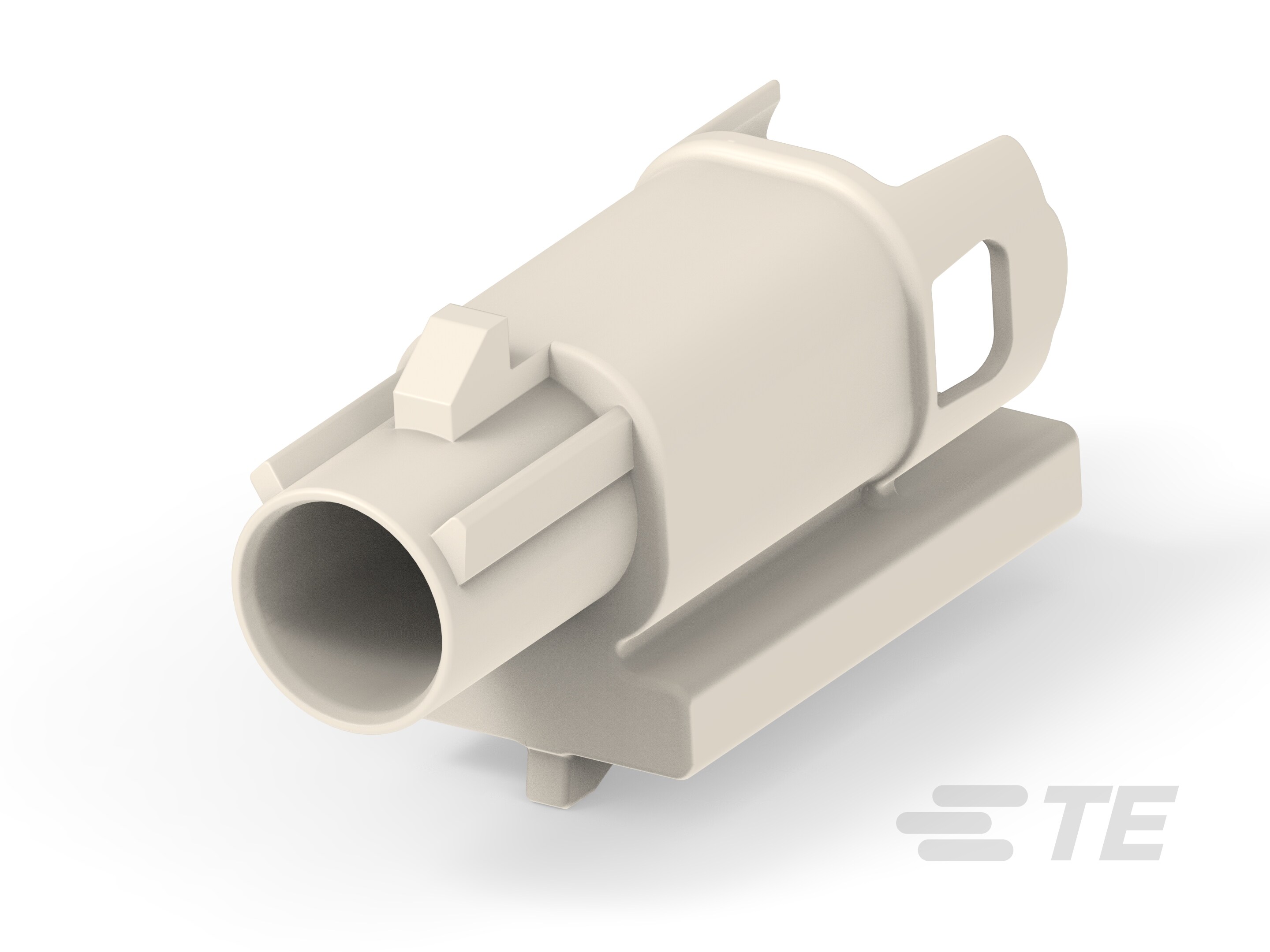

| 产品图 |
|
| 产品型号 | 2307199-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 是 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2307199-2现货 |
| 原厂手册 | 2307199-2数据手册.PDF |
二、2307199-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 5-1438911-4 |
 |
| 更多配套型号查询 | 2307199-2配套型号大全 |
三、2307199-2适用领域
泰科2307199-2连接器以其高可靠性、防护性及便捷安装特点，适配以下领域：
1. 工业自动化与机械控制：工作温度范围-40°C至125°C及可密封设计适应高振动、多尘工业环境，确保设备控制链路在苛刻条件下的稳定运行。
2. 汽车电子系统：键控代码B结合180°出线角度防止误插，适用于车载线束接口，保障车辆信号传输的精准性与行车安全。
3. 户外能源设备：如太阳能电站或风电场，自由悬挂安装方式配合淡黄色壳体提升辨识度，密封防护应对雨雪沙尘侵袭。
4. 医疗仪器与设备：可密封结构简化消毒流程，有效阻隔液体渗入风险，保障医疗电子内部布线安全。
5. 通信与数据传输：缆到缆连接系统支持紧凑布局，压接端接方法确保信号传输效率，适用于基站或网络设备内部互联。
该连接器通过键控对准、宽温域适应及高防护特性，在复杂应用中实现持久可靠连接，淡黄色壳体优化户外与工业场景的可视性。
四、2307199-2常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，在振动或外力牵引下易导致连接器位移或脱落。
方案：加装应力消除卡扣或电缆绑带，确保线缆受力点均匀分布；在系统布局中增设支撑结构以分散外部应力。
2. 密封性能失效
问题：密封界面受污染物（灰尘、油渍）或环境湿度＞80%RH影响，可能导致液体渗入。
方案：每次连接前清洁密封面残留物；采用硅胶密封圈增强防水性；控制使用环境湿度在80%RH以下。
3. 端子电气接触异常
问题：1.2mm母端子压接高度超公差（±0.2~0.5mm）或表面氧化，引发接触电阻升高。
方案：使用校验证的压接工具严格控高公差；用专用氧化层清洁剂处理端子触点；若存在不可逆损伤则更换新端子。
4. 壳体结构损伤
问题：淡黄色尼龙6/6外壳在＞125℃高温环境或接触强酸/碱介质时易变形、脆化。
方案：禁止暴露于腐蚀性化学环境；持续高温场景切换金属外壳型号（需确认兼容性）；每季度检查壳体有无裂纹或形变。
5. 键控对接错误
问题：键控代码"B"未与公端完全匹配或端子180°出线角度偏差，引发插接失效。
方案：安装前双重核验键控代码标识；利用对准导向工具辅助公母端定位，确保轴向完全平行插入。
