泰科2307206-3连接器是一款线到线型母端子护套设计，适用于单行单位安装的电缆端接。它采用压接方式确保稳定电气连接，具备可密封性以适应复杂环境，信号蓝壳体便于快速识别，工作温度范围为-40°C至125°C，满足严苛工业需求。该连接器支持自由悬挂式安装，无屏蔽设计并能确保位置固定，典型应用于汽车电子（如ECU控制模块）、工业自动化及医疗设备等强调可靠性与耐用性的场景。

一、2307206-3中文手册

分类	详情

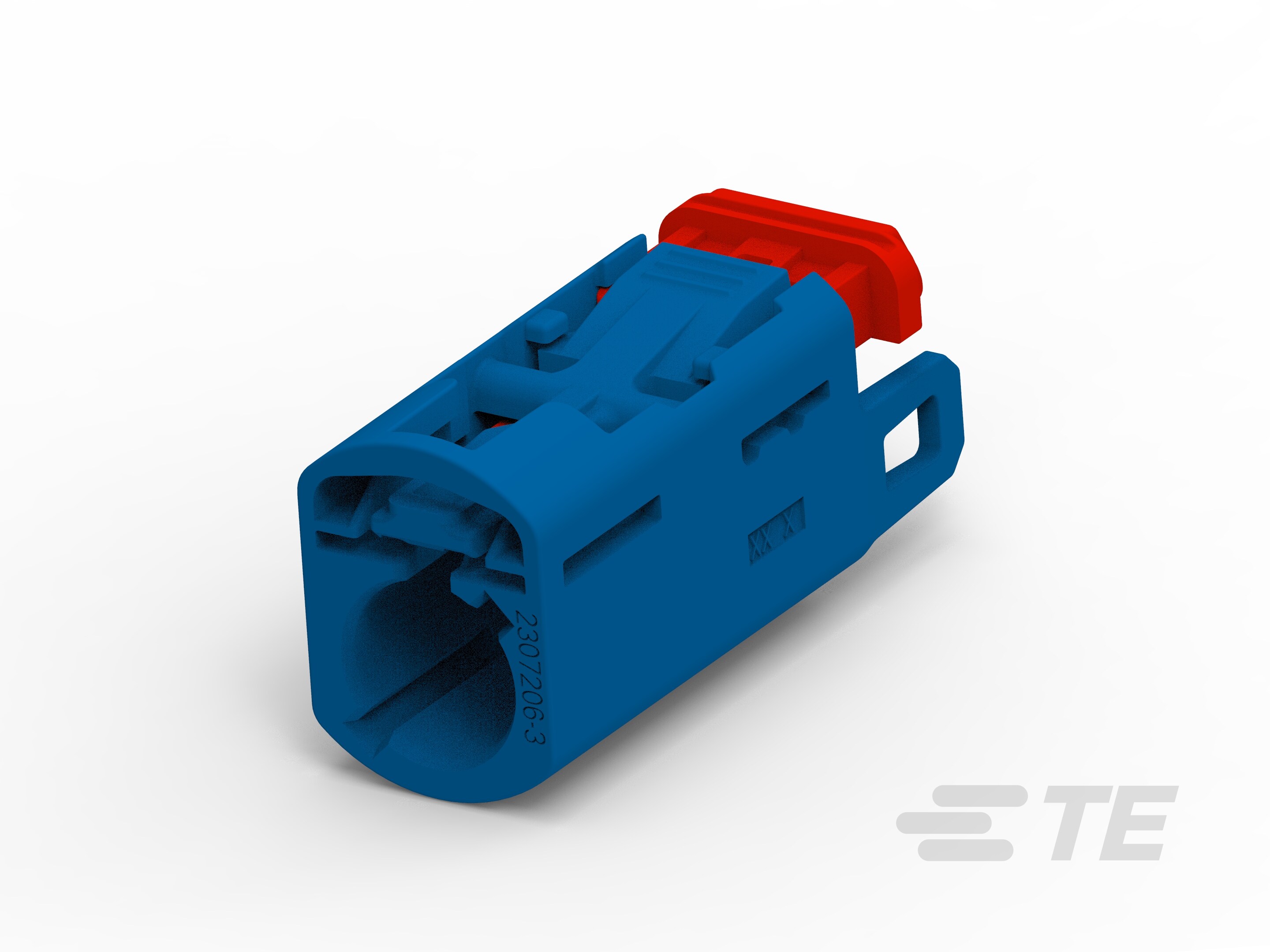

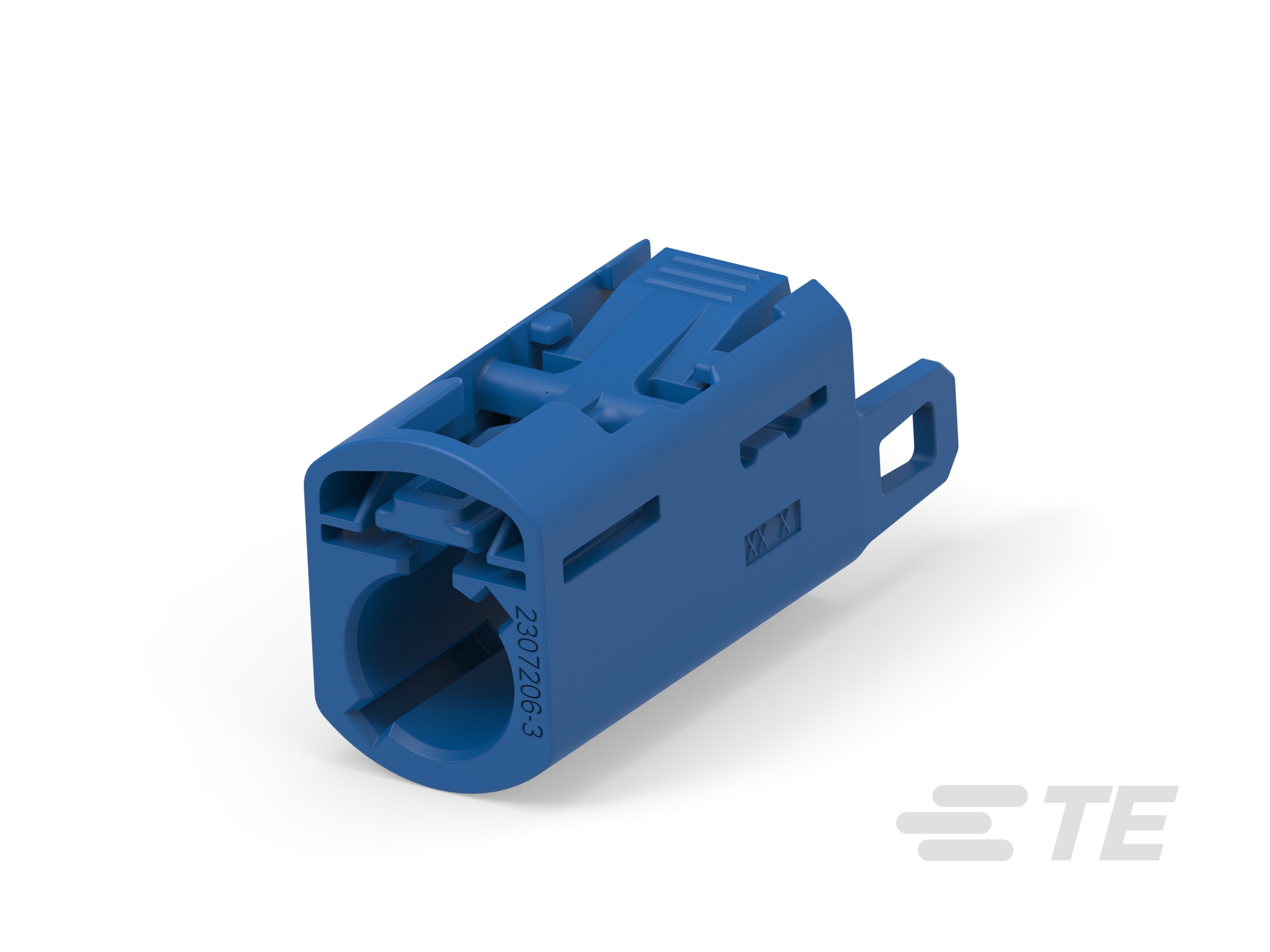

产品图
产品型号	2307206-3
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
连接器和键控代码	C
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2307206-3现货
原厂手册	2307206-3数据手册.PDF

二、2307206-3配套型号

配套型号	产品图
2307383-3
更多配套型号查询	2307206-3配套型号大全

三、2307206-3适用领域

泰科2307206-3连接器通过其密封性、宽温适应性及键控机制，为以下领域提供高可靠连接解决方案：

1. 工业自动化与机械控制：工作温度范围广（-40°C至125°C）和密封设计抵御工厂环境中的粉尘、振动与湿度，自由悬挂安装适配电机控制线束的灵活性，支持传感器和PLC系统的稳定运行。

2. 汽车电子系统：键控代码C确保端子的精准对准（单行单点布局），防止车载ECU、线束接口的连接错误；压接端接技术保障高振动场景下的持久性，提升行车安全与信号一致性。

3. 户外能源设备：如太阳能逆变器和风电装置，自由悬挂结构简化电缆布局，密封特性抵御雨水、沙尘侵袭；信号蓝外壳便于在野外环境中快速识别维护点。

4. 医疗仪器与设备：可维修结构与密封性能降低消毒风险，工作温度范围兼容医疗设备内部环境；线到线连接方式避免液体渗入，确保患者监护及诊断设备的可靠性。

5. 通信与数据传输：线到线系统适应路由器、交换机内部信号连接需求，单点单行设计（紧凑布局）平衡抗干扰能力；端子位置锁定机制保障高速数据传输的稳定性。

该连接器凭借键控防误插、环境耐受性及安装灵活性，在复杂应用场景中实现长期高效连接，信号蓝外壳进一步增强工业环境中的操作便捷性。

四、2307206-3常见问题与解决方案

1. 自由悬挂安装稳定性风险

问题：电缆安装缺乏刚性固定点，机械振动或外力拉扯可能导致连接器位移或接口松脱。

方案：

- 增配应力消除部件（如线缆卡扣或绑带），确保应力均匀分散于线缆而非连接器本体

- 在距接口≤15cm处增加支撑结构（支架或导轨），降低振动传递率

2. 密封性能衰减

问题：IP67防护依赖密封面紧密贴合，环境湿度＞80%RH或密封面污染将引发介质渗入。

方案：

- 每次安装前使用无水乙醇清洁密封槽及硅胶圈

- 定期更换密封圈（建议周期：12个月/次）

- 湿热环境部署湿度监测装置（控制阈值≤75%RH）

3. 端子电气接触失效

问题：1.2mm母端子压接高度偏差＞±0.5mm时，将导致接触电阻超标；硫化氢环境易引发氧化。

方案：

- 压接操作严格执行公差控制（推荐值：+0.3/-0.2mm）

- 每200次插拔后使用专用探针清洁端子接触区

- 腐蚀环境建议部署抗氧化涂层（如镀金端子版本）

4. 外壳结构损伤

问题：尼龙外壳在>125℃工况下易蠕变变形，接触矿物油基液压油可能导致溶胀。

方案：

- 工作温度≥110℃时切换金属外壳型号（如2307206-8铝合金款）

- 避免接触pH值<4或>10的液体

- 实施季度外观检查（重点：合模线偏移＞0.1mm即报废）

5. 键控匹配异常

问题：键控代码C型与公端错配时（如误用A型公端），将导致强行插入损伤导向槽。

方案：

- 安装前双人复核键控代码标记（壳体凹槽三角符号指向）

- 使用TE专用对接夹具（部件号：CT-2800）辅助轴向对准

技术声明：所有解决方案均需配合原厂工具操作，非授权工具可能导致保修失效。高温/腐蚀场景建议选用衍生型号2307206-3G（金属外壳+镀金端子）。
