泰科2307206-6是一款单针位（1行1位）密封型母端子护套连接器，专为线对线连接设计。其坚果褐色壳体采用电缆自由悬挂式安装，并通过压接方式端接导线，支持键控代码F以确保准确对接。关键特性包括：具备IP67或更高等级的密封性能（防护灰尘和水溅），可在-40°C至125°C极端温度环境稳定工作，内置机械结构可保证端子位置牢固。该连接器无屏蔽功能，适用于需耐受严苛环境（如汽车、工业设备）的线束系统。

一、2307206-6中文手册

分类	详情

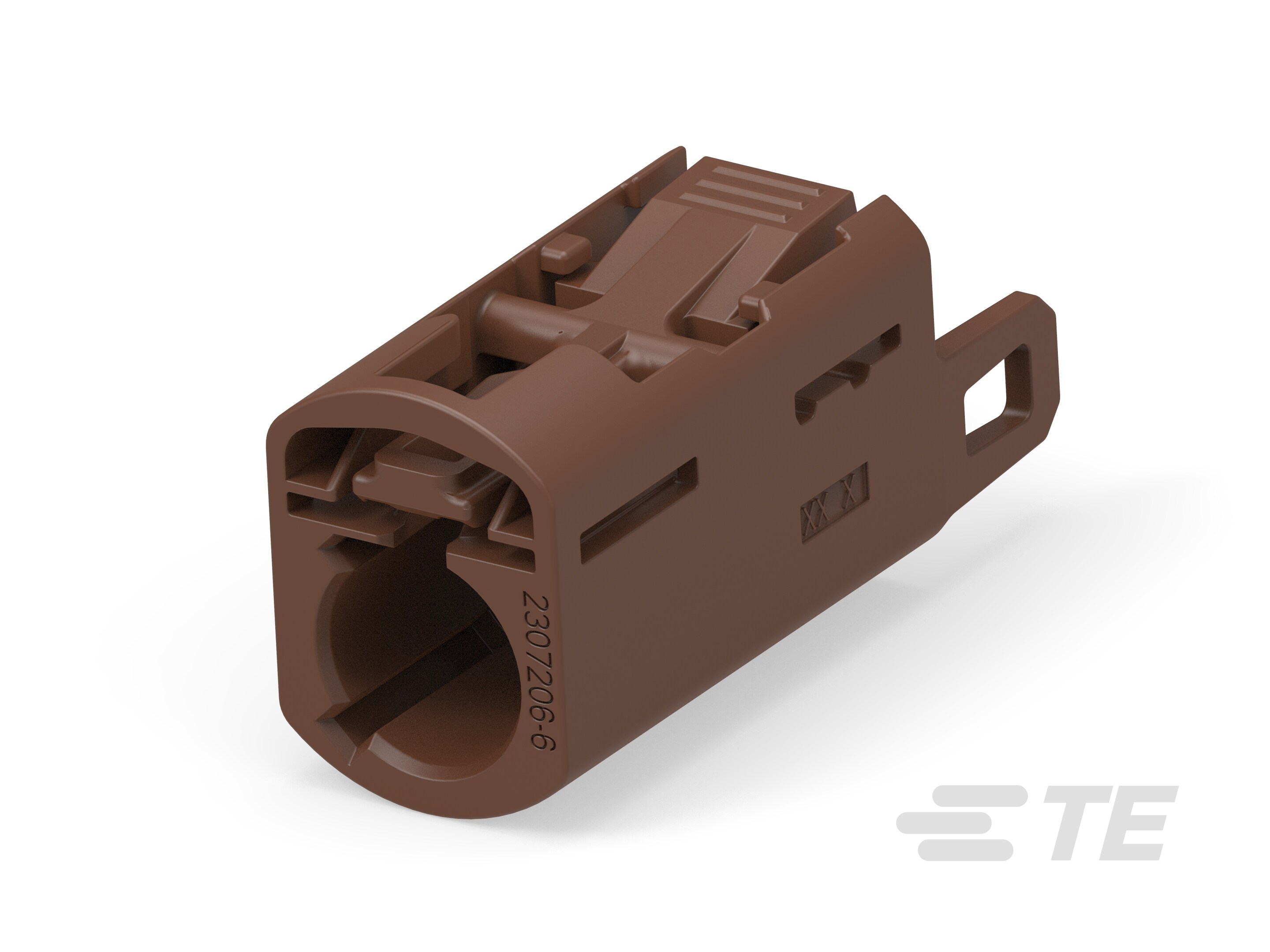

产品图
产品型号	2307206-6
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
连接器和键控代码	F
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	坚果褐色
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	是
采购入口	2307206-6现货
原厂手册	2307206-6数据手册.PDF

二、2307206-6配套型号

三、2307206-6适用领域

泰科2307206-6连接器适用领域介绍

泰科2307206-6连接器以其卓越的耐用性、宽泛的温度适应性及高效连接性能，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围-40°C至125°C确保在高振动、多尘工业环境中稳定运行；自由悬挂安装方式简化空间布局，母端子护套结构配合键控代码F防止误插，支持机械控制系统中的可靠信号传输。

2. 汽车电子系统：键控代码F提供精准端子对准机制，结合压接端接方式保障车载ECU和线束接口的连接安全性；耐受极端温度变化，确保行车控制链路在高温或低温条件下的信号完整性。

3. 户外能源设备：可密封特性有效抵御雨水和灰尘侵蚀，适用于太阳能逆变器、风电机组等；自由悬挂安装适配紧凑电缆设计，坚果褐色壳体增强户外环境中的可视辨识度，便于维护与调试。

4. 医疗仪器与设备：密封结构和防尘防液特性减少内部线路渗入风险；高可靠性压接端接支持频繁消毒操作，确保医疗仪器在清洁环境中的稳定连接，简化维护流程。

5. 通信与数据传输：线到线系统设计简化信号传输链路，1位单行布局平衡连接密度与抗干扰需求；压接端接和键控机制保障路由器、基站等设备中的数据传输可靠性，适应高速信号传输场景。

该连接器通过键控对准机制、自由悬挂安装及可密封设计，确保在复杂工况下实现长期稳定连接，坚果褐色壳体进一步提升工业应用中的安全辨识度。

四、2307206-6常见问题与解决方案

1. 安装稳定性不足

问题： 自由悬挂安装方式在机械振动或外力作用下易发生位移。

方案： 增设应力消除附件（如卡扣或绑带），均匀分散电缆受力点；安装支撑结构降低接口应力。

2. 密封性能下降

问题： 密封面污染或环境湿度过高（>80%RH）导致防护等级低于IP67标准。

方案： 定期清理密封接触面；加装硅胶密封圈增强防水性；控制环境湿度在80%RH以下。

3. 端子接触异常

问题： 压接高度偏差（超±0.2~0.5mm公差）或氧化导致电阻增大。

方案： 严格按公差规范操作压接工艺；使用专业工具清除端子氧化层；必要时更换新端子。

4. 外壳结构损伤

问题： 尼龙6/6材质在>125℃高温或强腐蚀环境（酸/碱）中易变形老化。

方案： 避免暴露于腐蚀性介质；高温场景更换金属外壳型号；定期检查壳体完整性。

5. 键控对接失效

问题： F型键控代码未与公端匹配或端子排列错位导致连接中断。

方案： 安装前核验公母端键控代码一致性；使用专用对准工具定位；确保接口完全啮合。
