泰科1-2307361-1是一款专为高频信号传输设计的单孔（1位1行）母端子护套型连接器。其胭脂红色壳体符合FAKRA标准，支持最高800V电压、125℃工作温度（-40~125℃宽范围），具备密封与屏蔽功能，采用180°出线设计。该连接器通过压接方式与同轴电缆端接，适配0.5mm插针直径，具有电缆自由悬挂安装特性与连接器位置保障功能，适用于车载等需高可靠性信号传输的场景。

一、1-2307361-1中文手册

分类	详情

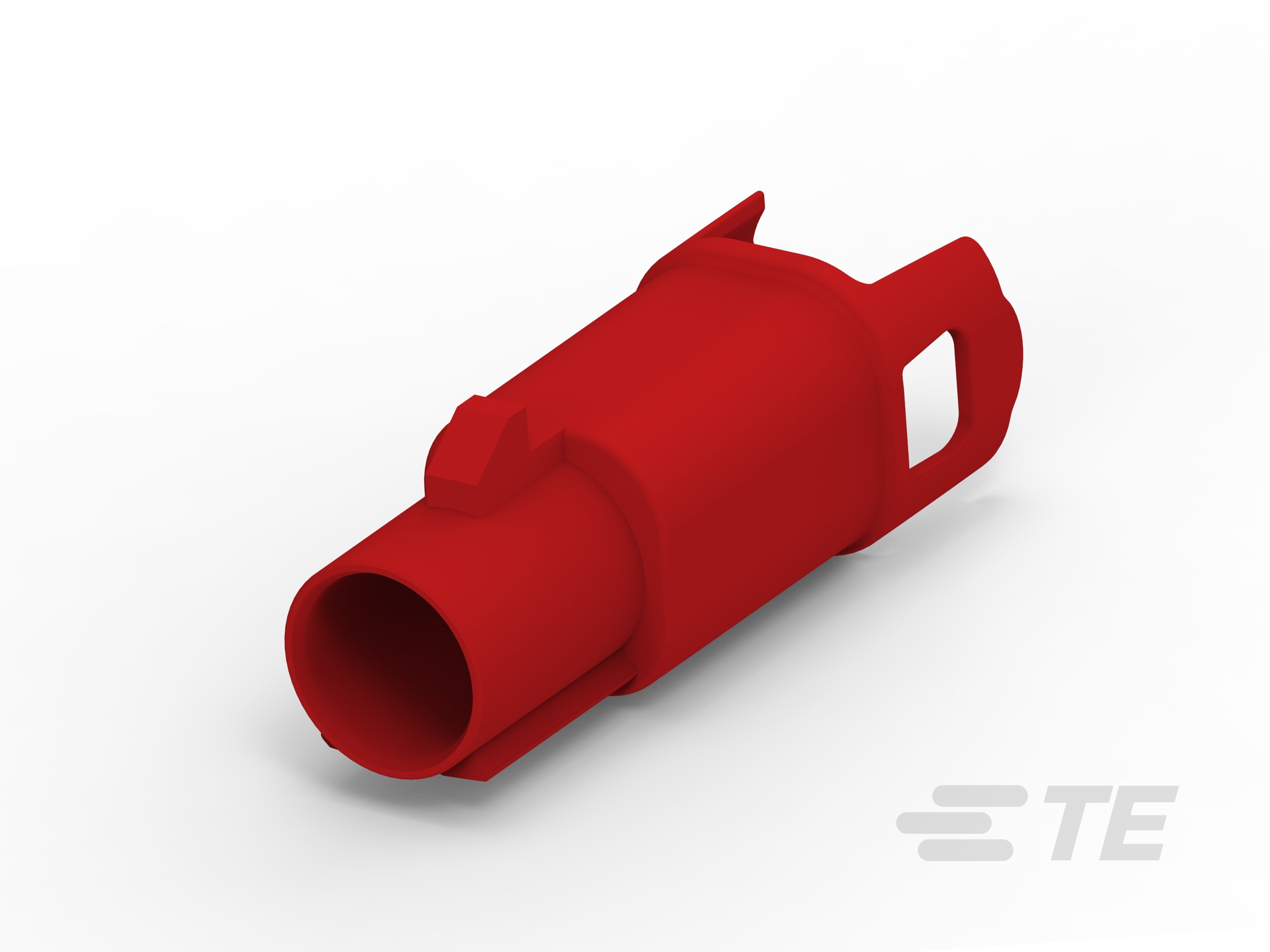

产品图
产品型号	1-2307361-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	14
接合插针直径(mm)	.5
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	是
电路应用	Signal
与机构/标准产品兼容	FAKRA
能够保证连接器位置	是
采购入口	1-2307361-1现货
原厂手册	1-2307361-1数据手册.PDF

二、1-2307361-1配套型号

配套型号	产品图
1-2307198-1
更多配套型号查询	1-2307361-1配套型号大全

三、1-2307361-1适用领域

泰科1-2307361-1连接器 凭借高电压耐受性、机械稳定性及精准匹配设计，适用于以下核心场景：

1. 新能源汽车高压系统

支持800V电气架构，适用于车载电池管理系统、电驱控制单元的高压信号传输，键控代码14（Keying Code 14）确保端子防误插，胭脂红壳体增强高温环境（125°C）下的视觉辨识。

2. 能源设备信号链路

通过IP67密封防护与-40°C至125°C宽温域耐受，适配太阳能逆变器、充电桩等户外设备中的同轴信号传输，180°出线角与自由悬挂结构优化复杂线缆布局。

3. 工业自动化控制

压接端接方式与同轴电缆屏蔽设计（Shielded: Yes）保障机床、机械臂等高振动场景下的抗干扰性能，满足传感器信号（Circuit Application: Signal）稳定连接需求。

4. 通信设备精密对接

兼容FAKRA标准化接口（与机构/标准产品兼容），支撑5G基站、车载天线等射频信号的高频传输，单行1位紧凑结构兼顾空间限制与电气可靠性。

5. 特种环境电子装置

胭脂红壳体提升极端温度场景的识别效率，可密封结构与应力消除机制延长设备维护周期，适用于工程机械、轨道交通等强振动环境。

该连接器以FAKRA兼容性、宽温域防护及键控防错机制为核心优势，为高压电子系统与严苛工业场景提供长期稳定的信号连接解决方案。

四、1-2307361-1常见问题与解决方案

泰科 1-2307361-1 连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式下，电缆缺乏外部固定点，受振动或机械应力影响时连接器易发生位移或脱落，影响电气连接稳定性。

方案：增设应力消除附件（如卡扣或尼龙绑带），确保电缆受力点均匀分布；在高振动环境中，增加刚性支撑结构（如安装支架）以分散外力负载，保障连接器可靠定位。

2. 密封性不足

问题：IP67等级防护需正确安装密封面，若操作不当或环境湿度超标（>80%RH），易导致污染物（如水分或灰尘）渗入，引发电路短路或信号衰减。

方案：安装前彻底清洁密封面，选用兼容硅胶密封圈加固防水性；环境监控建议保持在80%RH以下湿度，定期执行气密性测试确保完整密封。

3. 端子接触不良

问题：母端子压接高度公差超限（理想±0.2~0.5mm）或长期使用中端子氧化，引起接触电阻升高，导致信号失真或连接中断。

4. 外壳变形或腐蚀

问题：壳体材料在125°C以上高温或接触腐蚀性液体时（如强酸/碱），易发生热变形或化学腐蚀，影响机械强度与绝缘性能。

方案：避免连接器暴露于超过125°C环境或腐蚀源，极端工况下升级至金属外壳版本；定期目视检查壳体完整性，发现裂纹或肿胀立即更换。

5. 键控错位或对准偏差

问题：键控代码14未与匹配公端（代码需一致）对齐，或因端子排列偏差导致物理对接失败，造成连接不稳定或损坏插针。

方案：安装前双重验证键控代码14与公端配对性；利用对准辅助工具（如导向销）精确校准，确保180°出线角度下插针与插座完全啮合。
