泰科2326904-2是一款单引脚（1位）母端子护套连接器，专为线对线同轴电缆互连设计。其结构采用180°出线角度和电缆自由悬挂式安装，通过压接方式实现端接。该连接器在-40°C至125°C的工业级宽温范围内保持稳定工作，最大额定电流为1A。作为非屏蔽且不可密封的连接器，它不提供连接器位置保障机制，主要适用于紧凑空间内微型同轴信号的低电流传输场景。

一、2326904-2中文手册

分类	详情

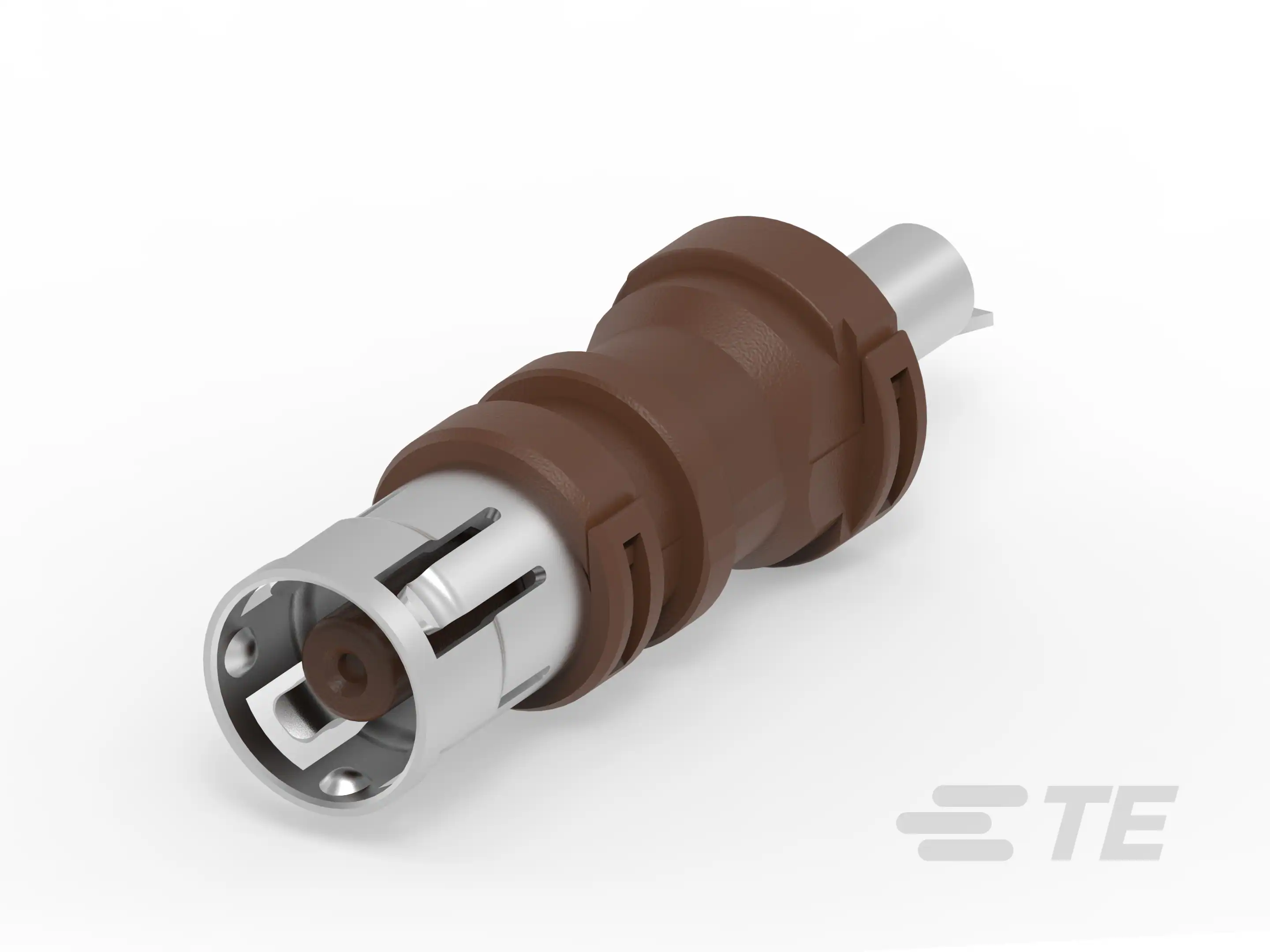

产品图
产品型号	2326904-2
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326904-2现货
原厂手册	2326904-2数据手册.PDF

二、2326904-2配套型号

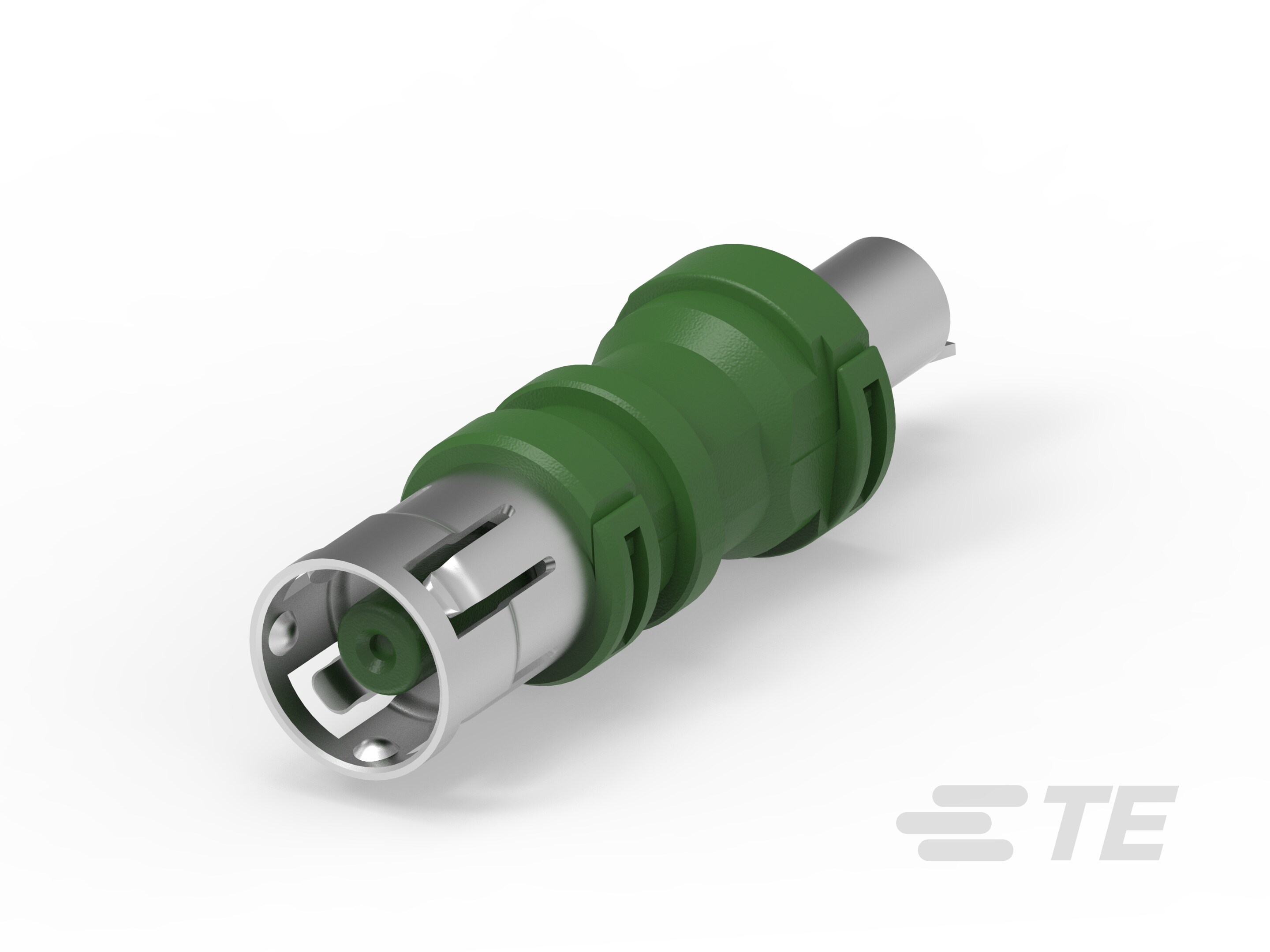

配套型号	产品图
2326904-1
更多配套型号查询	2326904-2配套型号大全

三、2326904-2适用领域

1. 高温工业设备内部连接

- 工作温度范围（-40℃至125℃）满足工业环境宽温要求，同轴电缆适配特性支持高温区域（如电机控制器、传感器模块）的信号稳定传输，压接式端接确保高振动工况下的机械可靠性。

2. 精密仪器单点信号传输

- 单行单针（1位）结构与180°出线设计适配紧凑空间布线，如医疗检测设备内部同轴电缆的定点连接，可维修压接结构简化设备维护流程，避免信号串扰。

3. 车载同轴系统节点连接

- 自由悬挂安装方式适应汽车线束灵活布局，125℃耐温性能保障发动机舱周边电子单元（如射频天线模块、传感器接口）的长期稳定运作，压接端接提升抗振动性能。

4. 工业自动化控制单元

- 同轴电缆连接能力支持高精度传感器与控制器间的抗干扰信号传输，宽温域特性（-40~125℃）适应工厂温度波动环境，单点电缆直连简化设备内部布线架构。

5. 紧凑型能源设备内部布线

- 小体积单体设计（单行1位）适配光伏控制器、电池管理系统等设备的局部连接需求，压接线缆安装方式降低空间占用，高温耐受性满足密闭机柜热环境要求。

该连接器通过单体化紧凑设计、宽温域同轴传输能力及压接式可靠端接，为设备内部单点信号传输提供高精度解决方案，180°出线角度进一步提升狭窄空间的布线适应性。

四、2326904-2常见问题与解决方案

泰科2326904-2连接器常见问题与解决方案

以下内容基于泰科2326904-2产品资料（连接器系统：线到线；连接器安装类型：电缆安装（自由悬挂）；工作温度范围：-40°C至125°C；可密封：否；等）进行编制。本文严格按照您提供的“内容模板”样式排版和内容风格生成，包括编号问题标题、问题/方案分段描述，以及专业、简洁的语言风格。内容旨在针对该连接器的实际应用场景，提供常见问题点及其可行解决方案。

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，易受振动或外力影响，导致连接器位移或完全脱落，影响电缆连接稳定性。

方案：添加应力消除附件（如卡扣、绑带），确保电缆受力均匀；或在安装点增加支撑结构（如支架或固定夹），分散外部应力。

2. 密封性不足

问题：连接器不具备密封功能（可密封：否），在潮湿、粉尘或腐蚀性环境中，污染物（如水分、灰尘）易渗入内部，导致电气性能下降。

方案：使用外部密封附件（如硅胶密封罩或防护套）增强防护；控制环境湿度（建议≤80%RH）；定期清洁连接器表面防止积聚物。

3. 端子接触不良

问题：压接不当或端子氧化导致接触电阻异常，影响1A电流传输（端子额定电流最大值），可能出现信号中断或不稳定（尤其用于同轴电缆时）。

方案：按压接标准操作（确保压接高度和力度合格）；使用专用工具清洁端子氧化层（如非腐蚀性溶剂）；必要时更换端子。

4. 外壳变形或腐蚀

问题：壳体材料（典型为尼龙基）在高温场景（>125°C）或暴露于腐蚀性环境中易发生软变形或表面降解，威胁结构完整性。

方案：避免强酸、碱环境及极限温度（>125°C）长期暴露；高温应用中改用金属附件辅助防护；定期检查外壳完整性并更换变形部件。
