泰科TE 1-2320663-9连接器中文手册_现货采购_配套型号指南

泰科1-2320663-9是一款单孔位母端子护套连接器，采用电缆安装（自由悬挂）方式，专为同轴电缆设计。其主体结构无尖锐边缘，出线角度为180°，壳体为浅绿色。该连接器使用压接端接工艺，工作温度范围覆盖-40°C至105°C（-40°F至221°F），适用于工业级宽温环境。尽管不具备密封性、屏蔽功能或连接器位置锁定机制，但其精简的单行单点设计确保了电缆连接的可靠性，符合基础线对线传输场景的需求。

一、1-2320663-9中文手册

分类	详情

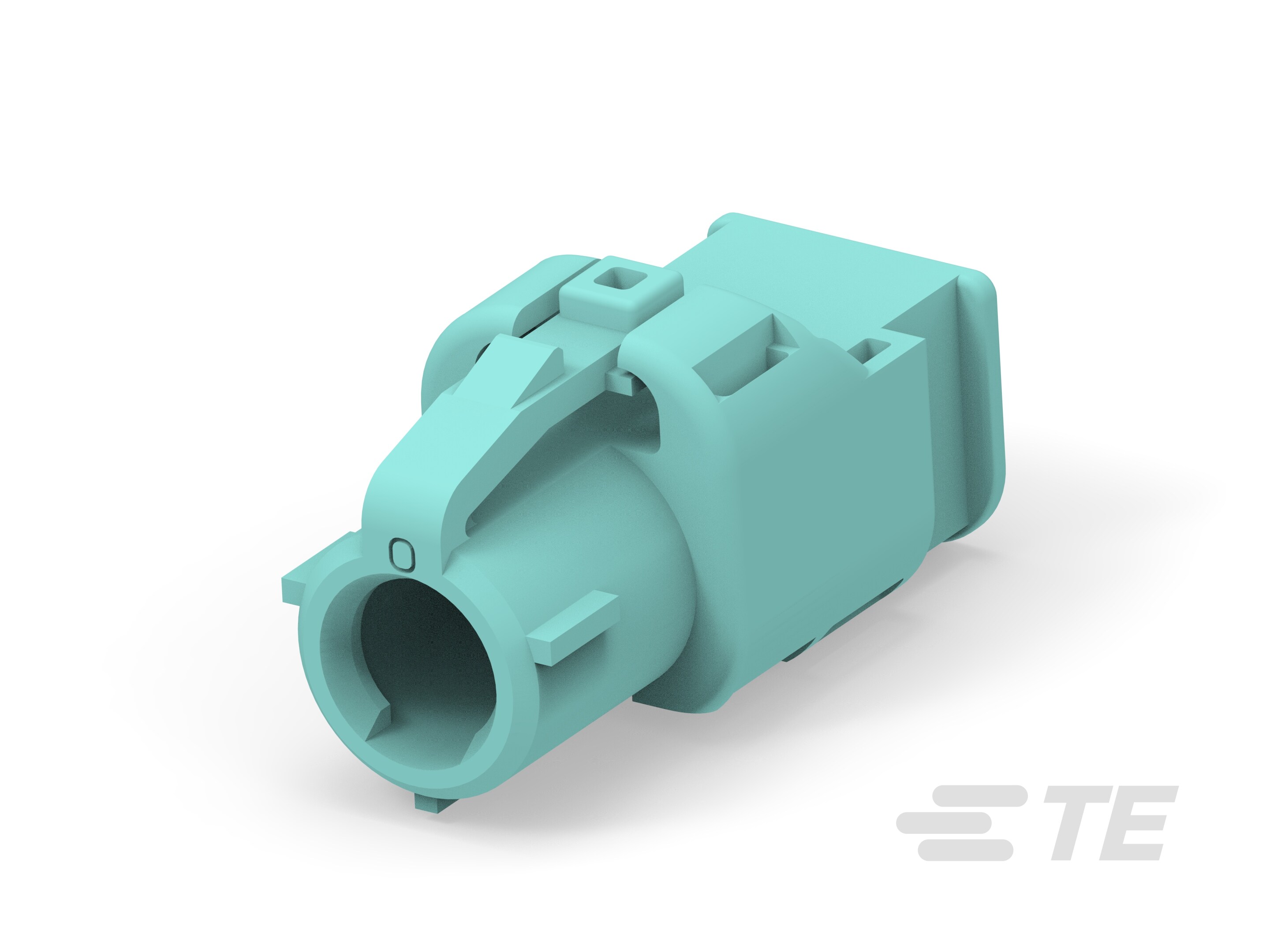

产品图
产品型号	1-2320663-9
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	O
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	浅绿色
电缆类型	同轴
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	1-2320663-9现货
原厂手册	1-2320663-9数据手册.PDF

二、1-2320663-9配套型号

三、1-2320663-9适用领域

泰科1-2320663-9连接器凭借其紧凑结构、宽工作温度范围（-40°C至105°C）及自由悬挂安装特性，适用于以下领域：

1. 工业自动化与机械控制：浅绿色壳体（耐温宽泛）及无尖刃主体设计适应高振动、多尘工厂环境，支持传感器和电机信号传输，确保稳定连接。

2. 汽车电子系统：键控代码O与母端子护套机制防止误插，适用于车载线束和ECU接口，保障电气可靠性及行车安全。

3. 户外能源设备：自由悬挂安装适应太阳能控制器或风力发电机等紧凑布局，工作温度范围覆盖极端气候，浅绿色外壳便于户外识别。

4. 医疗仪器与设备：同轴电缆兼容性简化内部布线，温变范围支持高温消毒场景，可维修结构便于维护。

5. 通信与数据传输：线到线连接方式支持低速信号传输设备，1位单行布局（自由悬挂）平衡布局灵活性与简单布线需求。

该连接器通过键控对准、宽温适应及简易端接，确保在多样场景中实现高效可靠连接，浅绿色壳体进一步提升工业应用中的可识别性。

四、1-2320663-9常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式电缆安装缺乏机械锁定，受外力拉扯或振动易位移。

方案：增加外部应力消除装置（如扎带、夹箍），确保电缆受力点分散；必要时在布线路径增设固定支架。

2. 外壳高温变形或开裂

问题：尼龙6/6外壳在 >105°C 工况下可能软化变形，长期暴露于湿热环境易脆化。

方案：严控使用环境 ≤105°C ；避免接触机油、强溶剂；高温场景更换为金属外壳型号（如适用）。

3. 端子接触失效

问题：压接高度偏差（超出±0.2~0.5mm公差）或氧化导致电阻升高，同轴电缆信号传输异常。

方案：使用校准工具确保压接精度；专用触点清洁剂清除氧化层；定期测试导通性。

4. 键控对位偏差

问题：键控代码 O 与公端不匹配，或端子极性反接造成电气故障。

方案：插接前双端核对键控符号（●_●）；使用导向槽辅助对准；目视确认端子插入方向。

5. 外部防护不足

问题：非密封设计（IP评级未标注），灰尘/液体易侵入母端子插孔。

方案：外部线缆加装防尘套；潮湿环境（湿度 >80%RH）需整体增加防护盒；禁用液体喷溅区域。

关键参数警示：

- 工作温度：-40°C ~ 105°C （超限导致外壳变形）

- 键控代码：O （唯一匹配标识）

- 应力消除：必须外置（无内置锁扣结构）

- 清洁要求：禁用酒精（尼龙材料兼容性差）
