泰科TE 2326910-4连接器中文手册_现货采购_配套型号指南

泰科2326910-4是一款单行单位线到线连接器，采用母端子护套设计，适用于同轴电缆端接。标称电压架构为800V，端子额定电流最大1A，通过压接方式实现线缆端接，安装类型为自由悬挂，出线角度180度。壳体为酒红紫色，工作温度范围宽泛（-40°C至125°C），确保在高温、震动等恶劣环境中保持稳定连接。虽不具备密封、屏蔽或固定位置功能，但以耐用性和高可靠性著称，尤其适用于工业自动化、控制设备等要求严苛的应用场景。

一、2326910-4中文手册

分类	详情

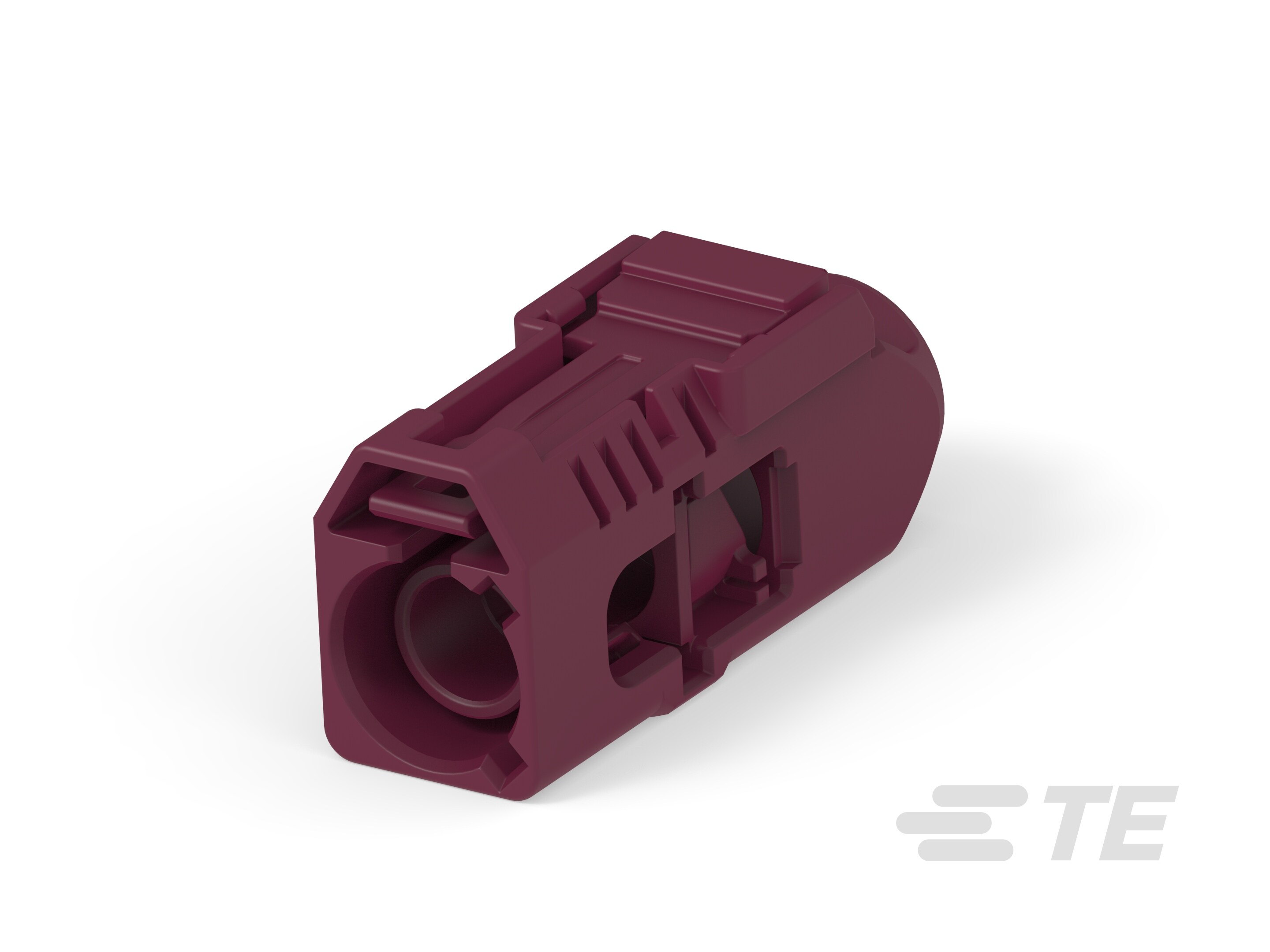

产品图
产品型号	2326910-4
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	D
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	酒红紫
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-4现货
原厂手册	2326910-4数据手册.PDF

二、2326910-4配套型号

三、2326910-4适用领域

1. 车载电子与高压系统

酒红紫外壳提供设备快速识别，键控代码D机制确保端子精准对接（180°出线角度），结合800V高耐压架构及1A电流承载能力，适用于新能源车高压线束、电池管理系统(BMS)及车载充电模块的紧凑型信号传输，有效防止高压环境下的误插风险。

2. 工业设备耐候连接

宽工作温域（-40℃至125℃）适配严苛工况，如同高温烘烤设备周边线缆、冷库传感器接口等场景。自由悬挂式安装结构简化狭小空间布线，同轴电缆设计兼顾信号完整性与抗干扰需求，适合变频器控制回路及工业传感器末端连接。

3. 能源设备内部互联

125℃耐温上限满足光伏逆变器、储能设备内部高温区域的线缆端接。180°后出线设计优化机柜内电缆弯曲半径，酒红紫壳体便于维护时快速定位，支撑电源模块与监控单元的稳定信号传递。

4. 精密仪器信号传输

单芯同轴结构保障高频信号低损耗传输，精准压接端接工艺减少信号衰减。微型化单行1位布局（线对线连接）适配医疗诊断设备内部紧凑空间，如监护仪传感模块或实验室设备的数据采集接口。

5. 特种设备电力控制

800V高压耐受能力与耐腐蚀外壳材料，可扩展应用于无人机动力系统、机器人关节电机等移动设备的电力链路，其自由悬挂特性有效缓解机械振动导致的连接应力。

该连接器通过键控防呆、宽温域耐受及高压兼容性设计，在需微型化、高耐压的线对线场景中提供可靠解决方案，酒红紫外壳进一步提升设备维护辨识效率。

四、2326910-4常见问题与解决方案

泰科2326910-4连接器常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，在振动或外力作用下易导致连接器位移或脱离。

方案：添加应力消除附件(如卡扣、绑带)，确保电缆受力均匀，或增加外部支撑结构分散机械应力。

2. 密封性不足

问题：连接器设计不可密封，在潮湿(环境湿度>80%RH)或污染环境下，污染物易渗入引发内部短路或腐蚀。

方案：定期清洁接口表面，使用硅胶密封圈进行外部增强防水，控制环境湿度至≤80%RH。

3. 端子接触不良

问题：1A额定电流下，端子压接不当或氧化导致接触电阻过高，影响信号传输稳定性。

方案：按压接高度公差(±0.2~0.5mm)精确操作，使用专用清洁工具去除端子氧化层，必要时更换合格端子。

4. 外壳变形或腐蚀

问题：壳体在高温(>125°C)或化学暴露下易软化变形，工作温度范围(-40~125°C)上限接近材料极限。

方案：避免强酸/碱环境，高温应用中定期检查外壳完整性，或在适用场景更换为高耐温材料型号。

5. 键控错位或对准偏差

问题：键控代码D未与公端精确匹配，导致连接不稳定或错位失效。

方案：安装前核对两端键控代码D及端子排列顺序，使用对准工具辅助定位，确保180°出线角度精准对接。
