泰科TE 2326910-3连接器中文手册_现货采购_配套型号指南

TE Connectivity的2326910-3是一款单引脚（1位1行）母端子护套型连接器，专为800V电压架构设计。其180°出线角度支持电缆自由悬挂安装，最大承载电流1A，采用压接方式端接同轴电缆。该连接器工作温度范围覆盖-40℃至125℃，蓝色壳体便于识别，适用于非密封环境且不要求位置固定的场景。特性包括耐宽温与高压隔离，适合低电流信号传输的工业应用。

一、2326910-3中文手册

分类	详情

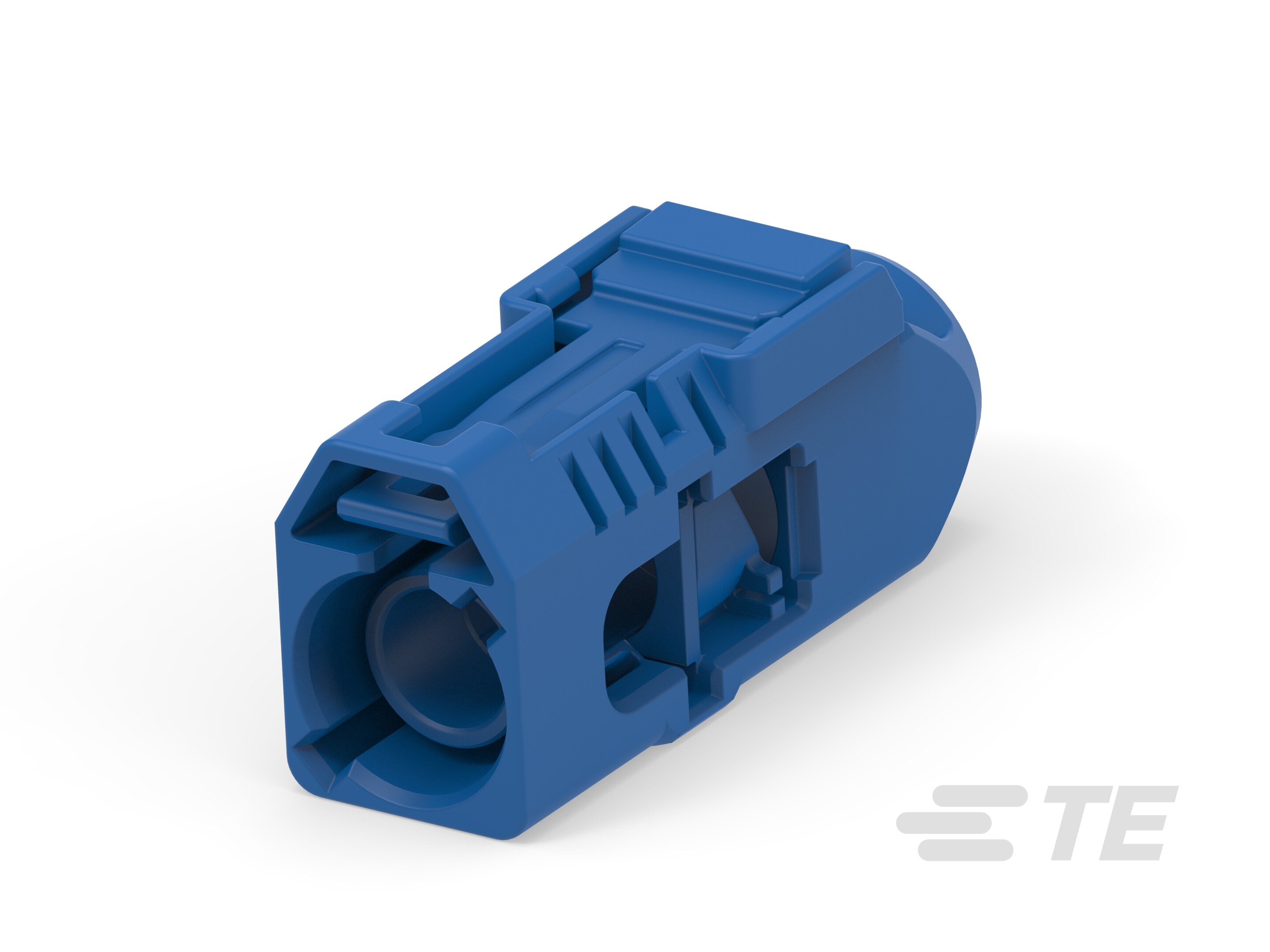

产品图
产品型号	2326910-3
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	C
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-3现货
原厂手册	2326910-3数据手册.PDF

二、2326910-3配套型号

三、2326910-3适用领域

泰科2326910-3连接器凭借其精确端接设计、宽温度耐受范围及自由悬挂安装特性，适用于以下关键领域：

1. 工业自动化与信号传输系统：180°出线角度及自由悬挂安装适配设备内部紧凑电缆布局，工作温度范围-40°C至125°C保障在高振动或波动环境中的稳定信号传输，如传感器线路或低压控制链路。

2. 汽车内部小电流应用：键控代码C设计防止误插，端子压接端接确保连接可靠性，适用于车载信息娱乐系统、电子模块或传感器接口，支持1A最大电流下的安全运行。

3. 消费电子产品与家用电器：信号蓝壳体便于快速识别和布线管理，单行单位布局简化内部结构集成，在电器电源或信号线路中提供耐用连接，适应多样化电缆需求。

4. 通信设备与数据传输链路：同轴电缆兼容性支持基础信号传输，自由悬挂安装优化在路由器、交换机或网络设备中的内部连接，确保高速数据传递与干扰最小化。

5. 测试仪器与轻工业系统：宽温性能耐受极端环境变化，在实验室设备、控制面板或轻型自动化工具中，支持可靠连接，并简化维护与更换流程。

该连接器通过键控对准、高温耐受及简洁安装机制，在低电流场景中实现长期可靠性与快速部署，信号蓝外壳增强系统视觉识别效率。

四、2326910-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，在振动或外力作用下易导致连接器松动或脱落，影响连接可靠性。

方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀固定，或增加额外支撑结构分散机械应力，避免长期振动影响。

2. 密封性不足

问题：连接器未设计密封功能（不可密封），在潮湿或污染物环境中易渗入湿气或杂质，导致内部接触不良。

方案：避免暴露于高湿度环境（建议相对湿度≤80%RH），必要时添加外部防护套或硅胶密封圈增强防水性，定期清洁接口部位。

3. 端子接触不良

问题：1mm母端子压接操作不当（需0.2~0.5mm公差范围）或端子氧化易导致接触电阻异常，引发信号传输故障。

方案：严格按照压接高度公差操作（推荐±0.3mm），使用专用清洁工具清除端子氧化层，若损坏及时更换端子，确保稳定连接。

4. 外壳变形或腐蚀

问题：尼龙材质壳体在高温环境（接近或超过125°C工作温度）或腐蚀性液体中易发生变形或老化。

方案：避免暴露于强酸/碱环境，高温应用时加装散热配件或替换为金属外壳兼容型号，定期检查外壳完整性和变形迹象。

5. 键控错位或对准偏差

问题：键控代码C未与公端精确匹配或安装偏差，导致连接不稳定或接口损坏。

方案：连接前核对两端键控代码一致性，使用对准工具辅助定位，确保180°出线角度无偏差，防止人为操作错误。
