泰科TE 2326910-2连接器中文手册_现货采购_配套型号指南

泰科2326910-2连接器是一款单排母端子护套，专为线到线同轴电缆系统设计。其核心规格包括额定电压800V、最大电流1A、温度耐受范围宽泛（-40°C至125°C），支持压接端接与自由悬挂安装。出线角度180°，键控代码B确保定向准确，淡黄色壳体可识别性高，但不具备密封与屏蔽功能。该连接器适用于工业场景，兼顾高电压环境下的可靠性，结合泰科品牌在恶劣条件下的稳定性优势，可应对常见温度波动和机械应力。

一、2326910-2中文手册

分类	详情

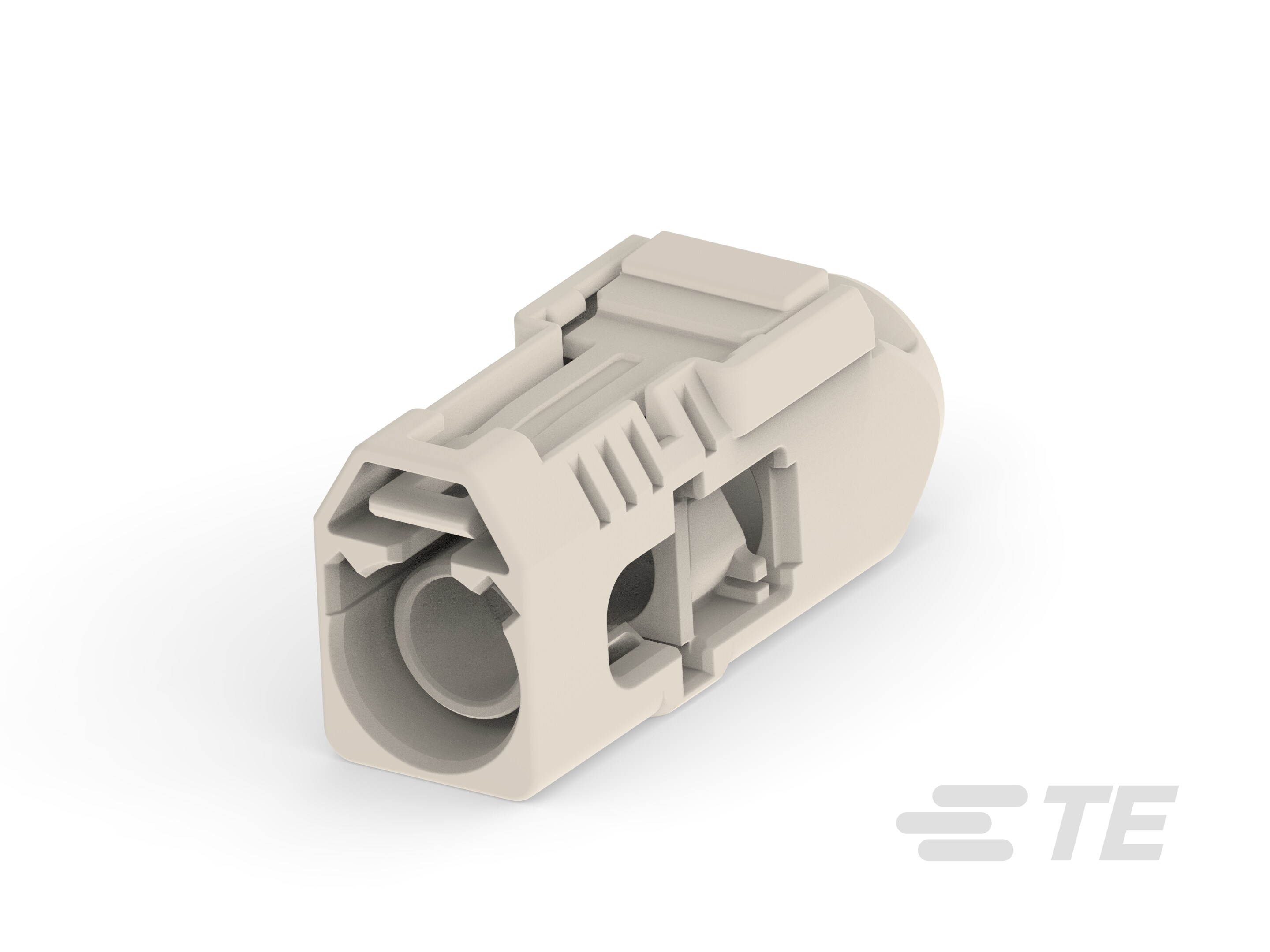

产品图
产品型号	2326910-2
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	B
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡黄色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326910-2现货
原厂手册	2326910-2数据手册.PDF

二、2326910-2配套型号

三、2326910-2适用领域

泰科2326910-2连接器以其线到线系统、宽温度范围及键控设计，适配于高效、稳定的信号传输需求，尤其适合以下应用领域：

1. 通信与数据传输：线到线连接方式简化内部布线结构，180°出线角度增强布局灵活性，同轴电缆支持高频信号传输（如天线、路由器内部链路），确保低干扰环境下的通信可靠性，满足基站、数据网络设备对紧凑、精准连接的需求。

2. 工业自动化与传感器控制：电缆安装的自由悬挂机制适应狭窄或动态空间的电缆部署，工作温度范围达-40°C至125°C耐受工厂环境温度波动，高电压架构（800V）保障传感器信号的低电流传输（最大1A），适用于机床、生产线控制器等场景。

3. 汽车电子与线束管理：键控代码B结合精密端子对准有效防误插，压接线缆端接增强振动环境下的连接稳定性，淡黄色壳体便于设备快速识别，支持车载ECU或仪表盘电路的可靠集成，提升行车安全性。

4. 消费电子与低功耗设备：1位单行结构优化内部空间利用率，端子压接工艺简化维护流程，宽温域适配家用电器、便携设备等场景，确保信号传输效率与长期耐久性。

该连接器通过键控防错、自由悬挂安装及温度适应性设计，实现在高要求环境中稳固的电气性能，淡黄色外壳进一步提升工业与设备应用的可辨识性。

四、2326910-2常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装设计缺乏机械固定点，容易因振动或外部冲击导致连接器位移。

方案：添加外部应力消除装置（如卡扣或扎带），确保电缆负载均匀分布，或增加支撑架以分散机械应力。

2. 端子接触不良

问题：1mm母端子压接公差控制不当或表面氧化，造成电阻升高或连接不稳。

方案：依据压接高度公差±0.3mm进行操作，使用专业清洁工具去除端子氧化层，必要时更换端子确保可靠接触。

3. 键控错位或对准偏差

问题：键控代码B未与公端正确匹配，引起插接不牢或接触偏移。

方案：安装前验证两端键控代码及端子排列顺序，利用对准工具辅助定位，确保无偏差对接。

4. 外壳变形或腐蚀

问题：淡黄色尼龙材质外壳在长期高温（>125℃）或化学腐蚀环境中易变形或降解。

方案：避免暴露于强酸或碱性环境；高温应用时更换为金属外壳型号，并定期检查外壳结构完整性。

5. 电缆连接可靠性问题

问题：同轴电缆压接不当导致信号不稳定或机械强度不足。

方案：精确控制压接力度和工艺，使用兼容电缆类型并加强连接点保护措施，防止外力损伤。
