泰科TE2326911-1线到线母端子护套连接器800V1A现货

泰科2326911-1是一款线到线连接器，采用母端子护套设计，适用于电缆安装的单位数系统。其额定电压为800V，最大电流负载1A，支持宽工作温度范围（-40°C至125°C），并采用180°出线角度与压接式线缆端接方式，专为同轴电缆配置。该连接器不具备密封或位置固定功能，壳体呈乌黑色，强调结构紧凑性和工业环境适应性，包括高频率数据传输和耐受震动、温湿度变化等特性，常用于自动化控制与设备领域，确保稳定连接与长期可靠性。

一、2326911-1中文手册

分类	详情

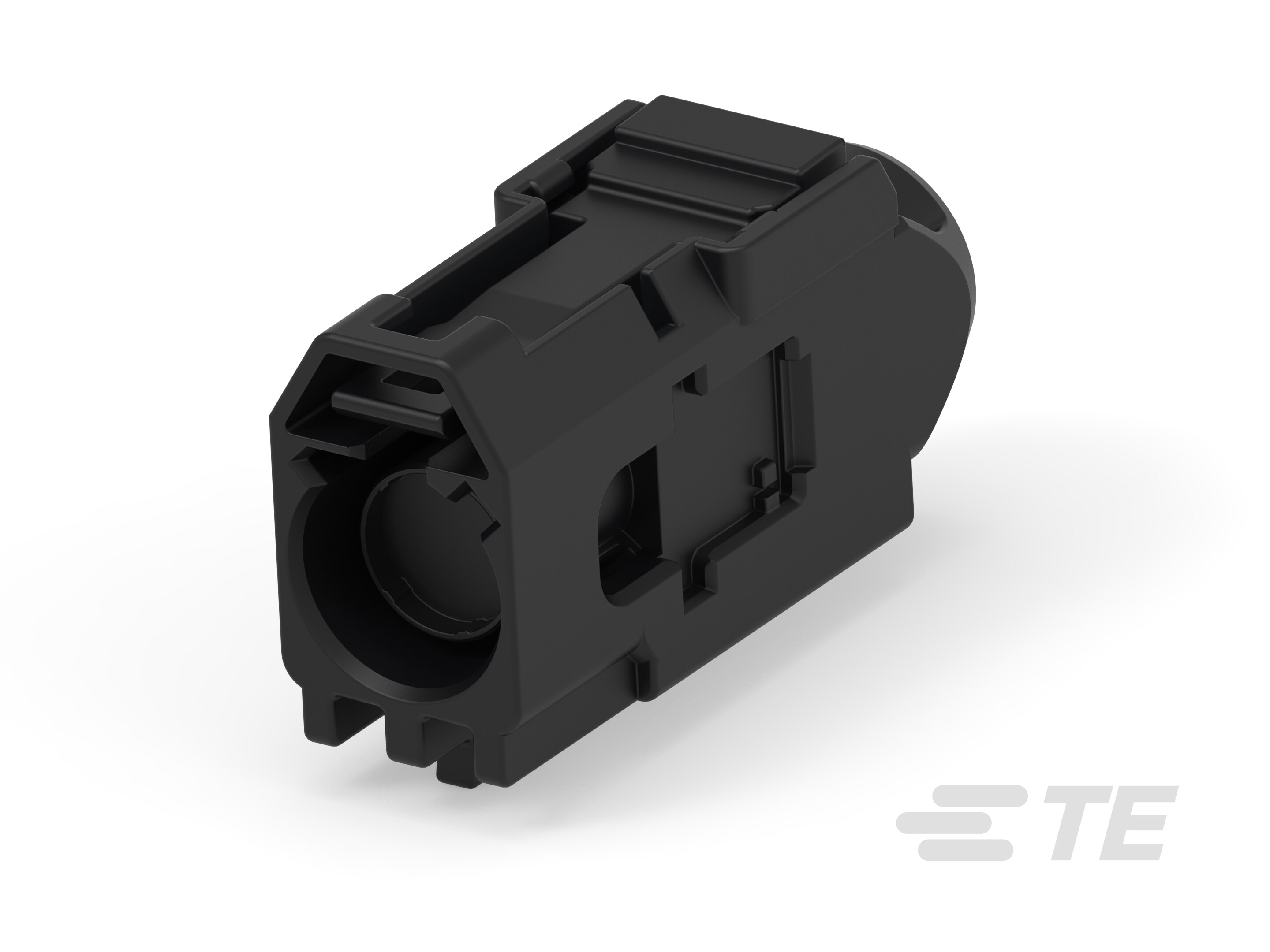

产品图
产品型号	2326911-1
连接器和端子端接到	电线和电缆
连接器系统	线到线
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	A
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2326911-1现货
原厂手册	2326911-1数据手册.PDF

二、2326911-1配套型号

三、2326911-1适用领域

泰科2326911-1连接器依托线到线结构、低电流高电压特性及紧凑设计，在复杂环境中实现可靠信号传输，主要应用领域如下：

1. 工业自动化控制：-40℃至125°C宽温域适配工厂高温/低温环境，自由悬挂安装简化机械臂、传感器等高振动场景的电缆布局，180°出线角度增强空间灵活性。

2. 汽车电子低功率接口：键控代码A避免端子误插，800V电压架构支持车载ECU、诊断端口等信号传输，压接端接确保在引擎舱等狭小空间内的稳定连接。

3. 数据通信设备：同轴电缆设计优化信号完整性，单行单位紧凑布局适配路由器、交换机内部线缆管理，抗干扰机制保障高频数据传输稳定性。

4. 医疗仪器内部布线：-40℃至125°C工作温度适应消毒灭菌流程，母端子护套结构便于维护与更换，减少设备故障风险。

5. 紧凑型能源系统：乌黑色壳体提升环境辨识度，自由悬挂安装兼容太阳能控制器等受限空间，宽温域支持户外能源设备的长期运行。

该连接器通过键控对准、压接端接及耐温特性，确保高精度信号传输的可靠性与适配性，适合空间受限场景。

四、2326911-1常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装缺乏固定点，易受振动或外力影响导致位移。

方案：添加应力消除附件（如绑带或压接夹），固定电缆减少外力影响，避免松动。

2. 密封性不足

问题：不可密封设计（IP等级无），在潮湿或高污染物环境中易渗入水分或杂质。

方案：控制环境湿度（建议≤80%RH），安装区域使用防护罩或隔离层防潮防污。

3. 端子接触不良

问题：压接端子未正确处理（公差超限或氧化），引起接触电阻异常或连接中断。

方案：按压接高度公差（参考规范±0.2~0.5mm）操作，使用专用工具清洁端子氧化层，必要时更换。

4. 外壳变形或腐蚀

问题：尼龙外壳在高温（工作上限125°C）或腐蚀性液体环境中易变形破损。

方案：避免暴露强酸/碱环境，高温场景更换耐温材料或定期检查外壳完整性。

5. 键控错位或对准偏差

问题：键控代码A未与公端匹配（代码不符或连接角度偏差），导致对接失败。

方案：安装前核对键控代码及端子排列，使用对准工具辅助定位，确保180°出线精准。
