泰科TE 2-2326914-0 800V高压公端子护套连接器同轴宽温现货
泰科2-2326914-0是一款单端子的线到线连接器（公端子护套），采用180°出线角的电缆安装方式（自由悬挂），适用于同轴电缆。该连接器支持高达800V的标称电压架构，最大工作电流为1A，端子压接可靠。其水蓝色壳体可在-40°C至125°C的宽温环境下稳定工作，具备耐高温特性（峰值125°C），但不具备密封、屏蔽及连接器定位功能。整体设计满足电子系统对小型化连接的需求，适用于汽车传感器等信号传输场景，符合行业对连接器稳定接触电阻及机械性能的核心要求。
一、2-2326914-0中文手册
| 分类 | 详情 |
|---|---|

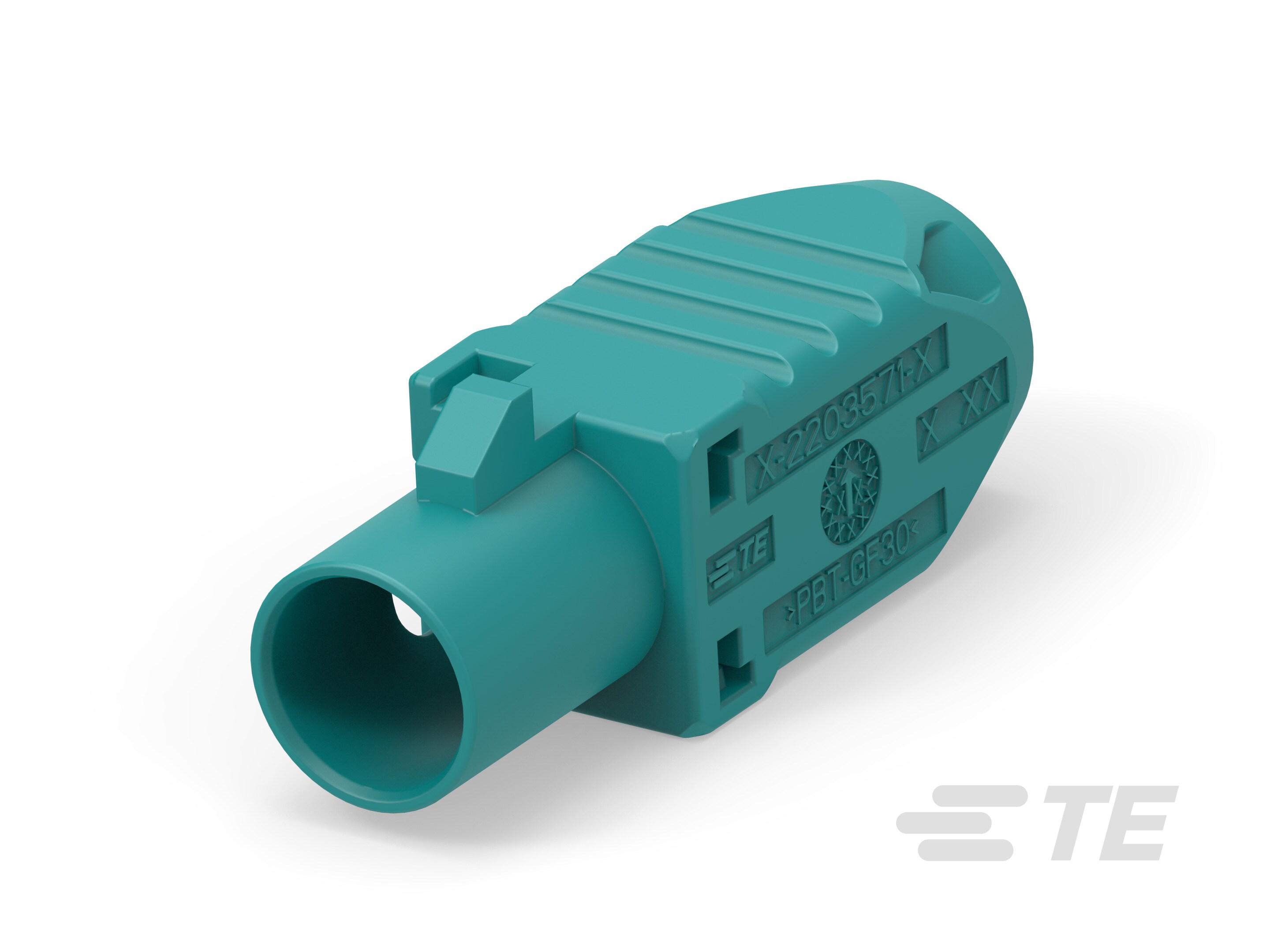

| 产品图 |  |
| 产品型号 | 2-2326914-0 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 线到线 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | Z |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 水蓝色 |
| 工作温度（最大值） | 125°C[257°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2326914-0现货 |
| 原厂手册 | 2-2326914-0数据手册.PDF |
二、2-2326914-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2203571-1 |  |
| 更多配套型号查询 | 2-2326914-0配套型号大全 |
三、2-2326914-0适用领域
泰科2-2326914-0连接器凭借其高电压兼容性、键控防误机制及宽温适应性，广泛应用于以下领域：
1. 工业自动化与设备控制：-40°C至125°C工作温度范围适应工厂高温、低温环境，自由悬挂安装机制支持紧凑布局中的电缆稳定连接，1A额定电流确保传感器信号与低功耗控制回路的精准传输，键控代码Z有效防止系统振动下的误插问题。
2. 汽车电子系统：800V标称电压架构适配电动车高压电路，如电池管理系统或车载控制器，180°出线角度优化线束布线效率，压接端接方式保障电气连接的可靠性，减少行车中的信号丢失风险。
3. 户外能源与照明设备：宽温性能（-40°C至125°C）耐受极端气候，适用于太阳能板接口或风力发电机内部连接，水蓝色壳体增强辨识度，自由悬挂设计简化户外紧凑型设备的安装和维护流程。
4. 医疗仪器内部布线：低电流信号传输特性（1A）适配监护设备或诊断仪器的弱电连接，压接工艺确保接口长期稳定性，同时易于维护的结构简化消毒流程，避免高温清洁中的性能退化。
5. 通信与数据链路：线到线连接系统支持路由器或基站内部的数据通道构建，1位单行布局兼顾空间效率与信号完整性，宽电压范围兼容多样化的数据传输需求。
该连接器通过键控对准、高电压兼容及广温度范围，确保在苛刻环境下实现可靠连接，水蓝色壳体提升工业场景的可识别性。
四、2-2326914-0常见问题与解决方案
泰科2-2326914-0是一款专用于线对线连接的微型同轴连接器，采用自由悬挂式安装，额定电压为800V，电流容量最大1A。其设计适用于宽温环境（-40至125°C），外壳为水蓝色公端子护套，键控代码为Z。基于其规格与应用场景，以下列出该连接器可能出现的常见问题及对应解决方案，旨在提升安装可靠性和使用寿命。问题诊断基于连接器物理特性和典型应用条件，解决方案针对性地优化操作流程和环境控制。
1. 安装松动或脱落
问题：自由悬挂安装设计缺乏固定支撑点，易受机械振动或外力冲击影响，导致连接器移位或完全脱落。
方案：添加机械应力消除附件（如卡扣、绑带或支架），确保电缆受力点均匀分布；在关键应用区域增加额外支撑结构，有效分散外部应力，防止松动。
2. 密封性不足
问题：连接器不具备密封功能，在高湿度（≥80%RH）或多尘环境中，污染物易渗入端子间隙，造成电气性能下降或短路风险。
方案：在安装接口处使用辅助密封元件（如硅胶密封圈），增强防护能力；严格控制环境湿度至建议值（≤80%RH），并定期清洁端子区域。
3. 端子接触不良
问题：端子压接公差控制不当（例如压接高度未在±0.2~0.5mm范围内）或表面氧化，增加接触电阻，导致信号传输不稳定或间歇性断路。
方案：使用精密压接工具确保操作符合公差规范；定期使用专业清洁剂去除端子氧化层；在发现磨损或变形时及时更换端子。
4. 外壳变形或脆化
问题：外壳材料在高温（>125°C）环境下易软化变形，低温（<-40°C）下可能变脆，影响结构完整性；腐蚀性液体暴露会加速老化。
方案：避免连接器暴露于强酸、强碱或极端温度场景；在高温应用环境中优先使用耐热替代型号；定期执行目视检查外壳状态，及时更换损伤组件。
5. 键控错位或连接失效
问题：键控代码Z未与对应公端精确匹配时，易导致连接角度偏差（180°出线设计），引发不稳定接触或机械卡滞。
方案：安装前严格核对键控代码兼容性；利用对准辅助工具（如定位夹具）确保端对端连接角度一致；执行对接测试验证机械和电气可靠性。
