泰科TE 2-2343137-3 90°出线压接缆到缆母端护套 现货
泰科2-2343137-3是一款单排单针母端子护套连接器，采用电缆安装形式（自由悬挂），适用于线缆到线缆的连接系统。其核心特性包括90°出线角度设计，优化空间布局；压接式线缆端接确保可靠电气连接；淡蓝色壳体提供直观识别，工作温度范围为-40℃至105℃，适应严苛环境。连接器采用磷青铜材质端子并镀锡处理（行业通用工艺），增强导电性与抗氧化能力，支持RTK 031电缆类型，具备端子位置保证机制，可防止误插拔。该设计兼顾机械强度与长期稳定性，适用于空间受限的工业设备及车载电子系统。
一、2-2343137-3中文手册
| 分类 | 详情 |
|---|---|

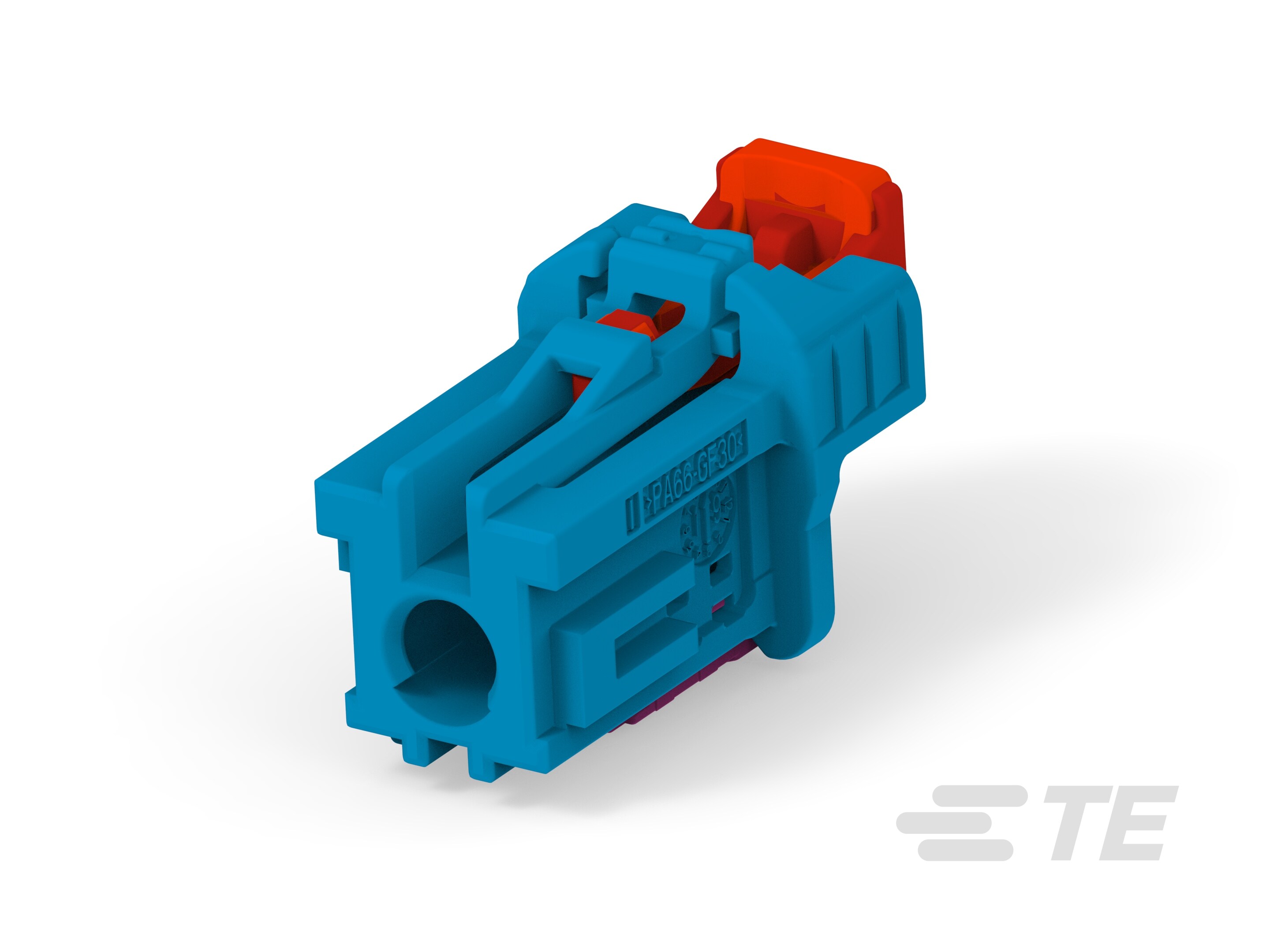

| 产品图 |  |
| 产品型号 | 2-2343137-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 90° |
| 连接器和键控代码 | C |
| 接合插针直径 | .4mm[.016in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | RTK 031 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2-2343137-3现货 |
| 原厂手册 | 2-2343137-3数据手册.PDF |
二、2-2343137-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2394925-9 |  |
| 更多配套型号查询 | 2-2343137-3配套型号大全 |
三、2-2343137-3适用领域
泰科2-2343137-3连接器凭借其紧凑设计、可靠锁定机制及宽温适应性，适用于以下领域：
1. 工业控制系统：自由悬挂安装与90度出线角度优化了机械设备的电缆管理，-40°C至105°C工作温度范围确保在高热量或振动环境中稳定操作，支持电控信号和电源的稳定传输。
2. 汽车电子应用：键控代码C防止误插，结合压接端接确保可靠端子接触，适用于车载线束、ECU接口等场景，在严苛温度条件下保障行车安全。
3. 通信与数据传输设备：缆到缆连接方式简化路由器、交换机内部线缆互联，1位单行结构便于快速部署，满足基本信号完整性需求。
4. 消费电器与家电：紧凑布局与RTK 031电缆适配特性，提供高效电源和信号连接，适用于家电内部布线和电子设备集成，支持长期耐用性。
该连接器通过自由悬挂优化空间利用率、键控机制提升防误插性能，以及宽工作温度范围实现环境适应性，确保在多种复杂场景下的长期可靠连接。
四、2-2343137-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏机械固定点，外力拉扯或设备振动易导致连接器位移。
方案：增设应力消除结构（如线缆绑带或卡扣支架），确保线缆弯曲半径≥5倍线径，重要场景加装导轨固定座。
2. 环境污染风险
问题：非密封设计（IP等级未标注）无法阻隔粉尘/液体侵入，高湿环境（>80%RH）可能引发内部短路。
方案：严格管控部署环境湿度（建议≤75%RH），暴露场景需加装防护套管，定期清理端子区积尘。
3. 端子电接触失效
问题：压接高度超公差（±0.2mm）或接触面氧化，导致阻抗升高（>5mΩ）。
方案：采用标定压接工具控制压缩量，每500次插拔后用无水乙醇清洁公母端子，监测接触电阻变化值。
4. 护套外壳形变
问题：尼龙6/6材质在持续高温（>105℃）下发生蠕变，酸碱性介质接触加速应力开裂。
方案：环境温度＞90℃时更换金属壳体型号（如MX150系列），规避酸雾/溶剂暴露，每季度目视检查龟裂痕迹。
5. 接插对位偏差
问题：键控代码"C"未与公端精准匹配（0.4mm插针公差±0.02mm），强行插接可能顶弯端子。
方案：安装前验证键控代码一致性，使用带导向槽的治具辅助对接，插入阻力＞3N时立即中止操作。
