TE 2345654-9母端子护套信号同轴连接器现货

泰科2345654-9是一款单针母端子护套型连接器，专为信号传输设计。采用聚酯（PBT）绝缘材料壳体，耐受-40℃至125℃的宽工作温度范围及800V AC工作电压。其结构为180°出线、电缆自由悬挂安装式，端子类型为插座，接合插针直径为0.5mm。该连接器使用压接方式端接同轴电缆，适用于低电流信号电路场景。外壳呈淡棕色，整体尺寸为长27.4mm、宽9.8mm、高16.65mm，具备结构锁定功能以增强连接稳定性。

一、2345654-9中文手册

分类	详情

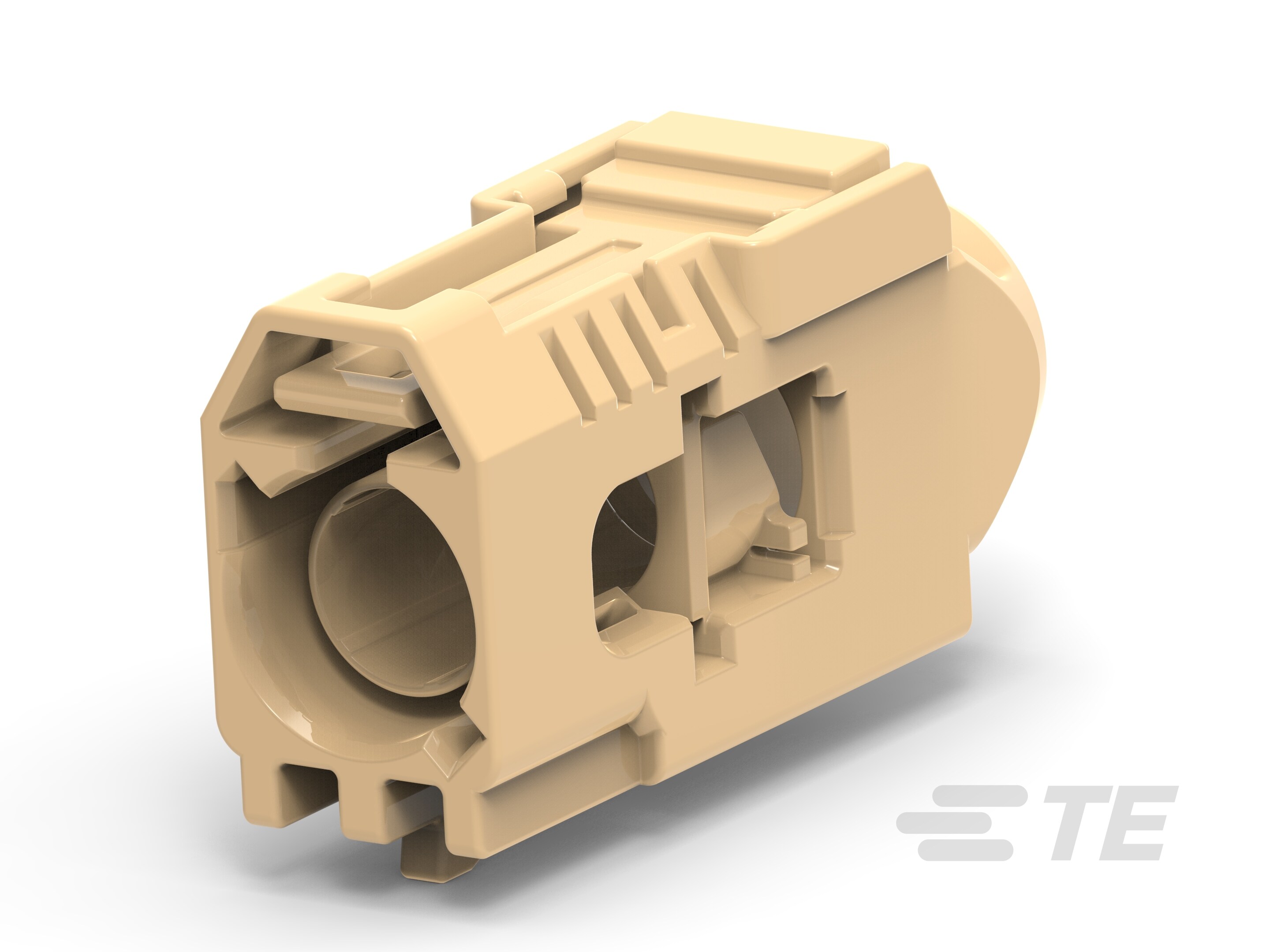

产品图
产品型号	2345654-9
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
位数	1
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	I
端子类型	插座
接合插针直径	.5mm[.019in]
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	淡棕色
连接器高度	16.65mm[.655in]
产品长度	27.4mm[1.079in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
采购入口	2345654-9现货
原厂手册	2345654-9数据手册.PDF

二、2345654-9配套型号

三、2345654-9适用领域

泰科2345654-9连接器以紧凑设计、宽温域适应力及可靠信号传输特性，适用于以下专业领域：

1. 工业自动化控制：

聚酯PBT材质主体（耐温-40°C至125°C）及180°出线设计，耐受设备振动与复杂布线环境，支持传感器、控制模块的稳定信号传输（电路应用：Signal）。

2. 汽车电子系统：

.5mm对接插针直径确保精准信号连接，自由悬挂安装适配线束空间限制，适用于ECU微电流信号接口及车载传感器布线。

3. 紧凑型医疗设备：

单体母端子护套结构（位数：1）简化内部线缆管理，高耐温性（125°C）兼容消毒流程，规避液体接触风险。

4. 精密仪器信号传输：

同轴电缆适配能力优化高频信号完整性，27.4mm紧凑尺寸（高度16.65mm）满足设备内部高密度连接需求，保障数据传输抗干扰性。

该连接器通过压接端接可靠性、宽温域适应性及自由悬挂安装特性，在空间受限场景中实现高效稳定的信号链路构建，淡棕色壳体提升工业环境辨识度。

四、2345654-9常见问题与解决方案

1. 应力集中导致安装失效

问题：自由悬挂式安装无固定支撑点，振动或外力易引发连接器位移。

方案：加装应力消除卡扣或绑带固定线缆，增加支撑结构分散机械应力。

2. 环境防护能力不足

问题：非密封设计在潮湿环境（>80%RH）或粉尘场景易引发内部污染。

方案：限制使用环境湿度（建议≤80%RH），避免暴露于粉尘/液体环境；必要时增设外部防护罩。

3. 端子压接不良影响导电性

问题：0.5mm插座端子压接超公差（±0.05mm）或氧化导致接触电阻升高。

方案：使用精密压接工具控制高度公差，专用清洁剂去除端子氧化层；定期检测端子阻抗。

4. 高温环境下的外壳性能劣化

问题：聚酯PBT材质在持续125℃工况可能出现变形、脆化。

方案：避免超过125℃极限温度；高温应用场景改用金属外壳替代型号（参考同类金属壳体产品）。

5. 键控误插导致连接故障

问题：键控代码I未与公端精确匹配时产生错位。

方案：操作前验证公母端键控代码一致性，使用导向销辅助对准插入，杜绝强制对接。
