TE 2345654-3 同轴缆到缆母端子护套现货

泰科2345654-3是一款单触点缆对缆连接器，专为信号电路应用设计，采用母端子护套结构和插座端子，接合插针直径0.5mm。其工作电压达800VAC，主体由聚酯PBT材料制成，具备-40°C至125°C的宽温域适应性，但不可密封且无屏蔽功能。产品采用压接式缆端接，支持自由悬挂安装和180°出线角度，壳体为信号蓝色，尺寸紧凑（高度16.65mm、长度27.4mm、宽度9.8mm），适用于同轴电缆的低电流信号传输，确保在工业控制或类似场景的可靠性与稳定性。

一、2345654-3中文手册

分类	详情

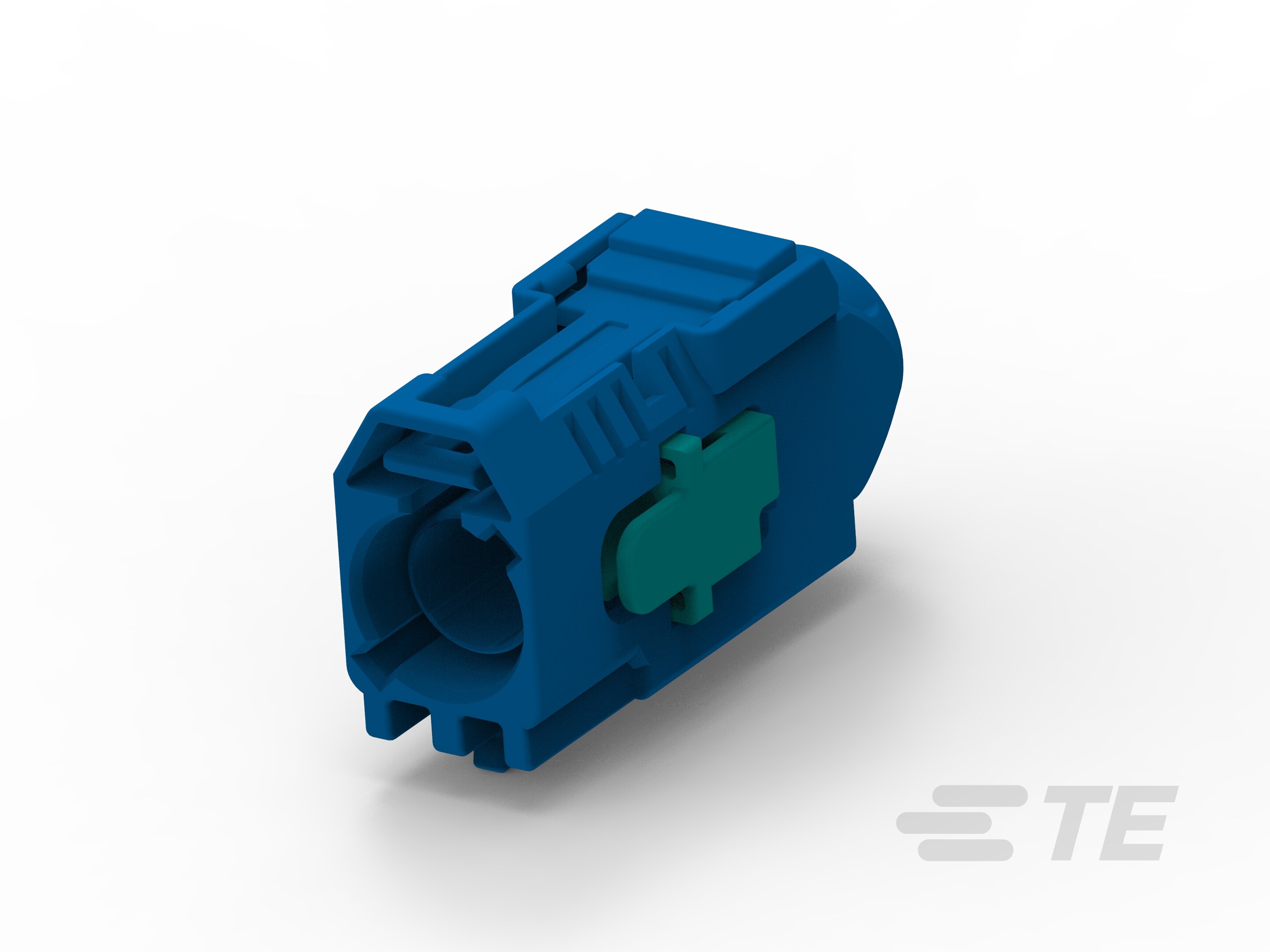

产品图
产品型号	2345654-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
位数	1
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	C
端子类型	插座
接合插针直径	.5mm[.019in]
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
连接器高度	16.65mm[.655in]
产品长度	27.4mm[1.079in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	500
封装方法	Bag
采购入口	2345654-3现货
原厂手册	2345654-3数据手册.PDF

二、2345654-3配套型号

三、2345654-3适用领域

泰科2345654-3连接器凭借其耐用性、信号完整性及灵活安装特性，广泛应用于要求可靠信号传输的领域，具体适用场景包括：

1. 工业自动化与控制系统：聚酯PBT主体材料（耐温-40°C至125°C）结合自由悬挂安装方式，优化电缆布局并抵抗机械振动，适用于传感器接口和设备控制链路的紧凑连接环境。

2. 汽车电子模块：键控代码C确保端子精准对接（插针直径0.5mm），防止误插操作，支持车载ECU、线束端子等关键系统的稳定信号传输，提升行车安全性。

3. 通信与数据传输设备：同轴电缆设计及180°出线角度强化信号完整性，适用于路由器、基站或数据采集系统的内部布线，确保高频数据低损耗传输。

4. 消费电子与仪器设备：紧凑尺寸（27.4mm×9.8mm×16.65mm）及简单安装机制适配小型设备内部连接，如便携式仪表或测试工具的信号链路管理。

该连接器通过键控对准机制和压接端子设计，在多样场景中保障长期电气稳定性，信号蓝壳体增强工业环境中的易识别性。

四、2345654-3常见问题与解决方案

1. 连接器位移或脱落

问题：自由悬挂式安装缺乏机械固定点，在振动或外力牵拉下易位移。

方案：增设应力消除结构（如绑带固定点），确保线缆受力均匀分布；或增加辅助支架分担外部应力。

2. 高温环境适应性不足

问题：聚酯PBT材质外壳在极限工作温度（125℃）下长期使用可能导致热变形。

方案：避免持续暴露于＞125℃环境；高温应用场景改用金属外壳衍生型号，并定期进行结构完整性检测。

3. 端子接触可靠性下降

问题：0.5mm直径插座端子压接高度偏差或氧化，引发接触电阻异常升高。

方案：控制压接高度公差（±0.02mm范围内），使用精密工具清理端子氧化层；接触电阻超标时更换新端子。

4. 键控对接失败

问题：键控代码C型未与公端精确匹配，导致连接器错位或无法完全接合。

方案：安装前双端验证键控代码一致性；采用导向销等对准工具辅助公母端定位，确保轴向完全锁紧。

5. 信号传输干扰

问题：非屏蔽同轴线缆在复杂电磁环境中易受干扰，影响信号质量。

方案：优化线缆布线路径，远离高频干扰源；必要时采用带屏蔽层的同轴线缆型号替换。
