泰科TE2287903-6高频线板连接器现货

泰科2287903-6是一款单通道（1位）射频线对板连接器，专为信号传输设计。其核心特性包括：50Ω阻抗匹配，支持工作频率范围0-6000MHz（6GHz），在-40℃至105℃宽温环境下稳定运行。该连接器采用边缘安装的板载焊接方式（通孔焊接+焊尾固定），前端面板安装结构便于操作。电气性能方面，中心端子与接触件均镀金以确保高可靠性信号传输，外部端子镀锡处理；额定电流1A，工作电压800VAC。壳体为坚果褐色玻璃纤维增强尼龙（PA GF）材质，符合SAE/USCAR-17汽车标准，尺寸紧凑（长24.5mm×宽7.5mm×高10.45mm），适用于高频电路板的信号端接需求。

一、2287903-6中文手册

分类	详情

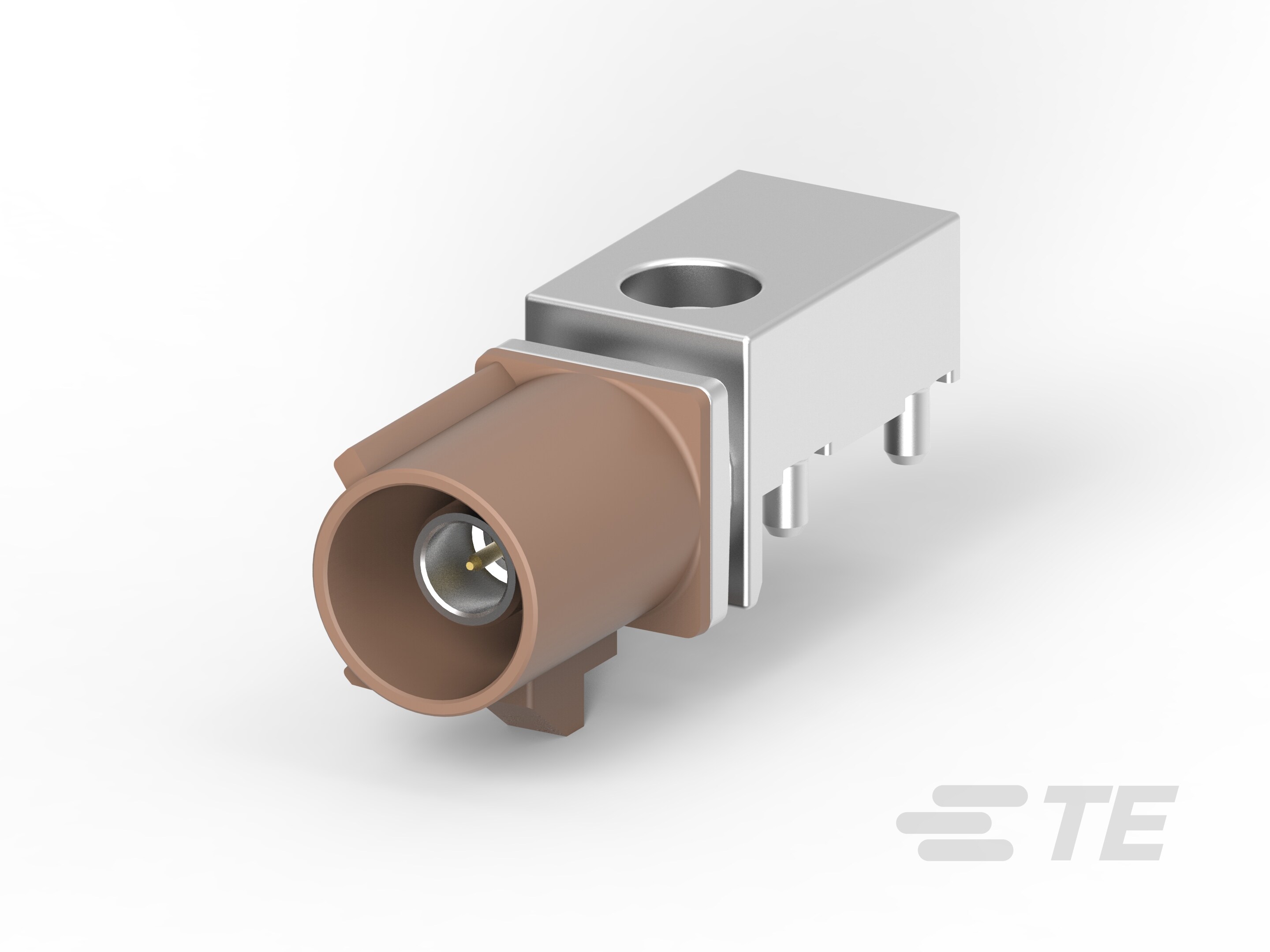

产品图
产品型号	2287903-6
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	F
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	坚果褐色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287903-6现货
原厂手册	2287903-6数据手册.PDF

二、2287903-6配套型号

三、2287903-6适用领域

泰科2287903-6连接器基于其高频性能、耐用结构及PCB安装特性，专为信号传输场景设计，广泛应用于以下领域：

1. 通信与数据传输系统：工作频率范围0-6000MHz及50Ω阻抗设计，有效支持高频信号如无线基站、路由器内部传输，端子电镀金减少信号衰减和干扰，确保5G及Wi-Fi设备中的稳定数据传递。

2. 汽车电子系统：兼容SAE/USCAR-17标准，插针式端子（直径0.51mm）与1A电流额定值适配车载传感器、控制模块等应用，边缘安装于PCB简化布线，确保行车控制信号的可靠性。

3. 工业自动化与设备控制：PA GF主体材料（耐受-40°C至105°C温度）及通孔焊接固定方式，在工厂控制柜或机器人内部提供耐用连接，紧凑尺寸（24.5mm长×7.5mm宽）匹配高密度布局需求。

4. 医疗诊断仪器：低电流应用支持精密传感器信号传输，PCB板安装方式简化设备内部集成，坚果褐色外壳便于识别维护，避免在液体敏感环境中风险。

5. 消费电子设备：线到板连接系统适配服务器、音频模块内部布局，10.45mm高度与单行设计平衡空间利用率，高频特性提升家用网络产品的整体性能。

该连接器通过抗温材料、精密端子和边缘固定机制，确保在电子系统内部实现高频信号完整性，坚果褐色外壳增强工业环境辨识度。
