泰科TE 2287903-9射频线到板连接器6GHz 50Ω现货
TE Connectivity（泰科）的2287903-9是一款单孔位（1位）板端射频连接器，采用通孔焊接方式垂直安装于印刷电路板边缘。其设计满足高频信号传输需求，工作频率范围覆盖0至6000 MHz，特性阻抗为50欧姆，最高工作电压为800VAC（额定电流1A）。产品采用淡棕色PA GF（玻纤增强聚酰胺）外壳，具备极化键控（代码I）以防止误插。电气接触部位使用金（Au）镀层确保信号传输可靠性，外部端子与PCB固定部位采用锡（Sn）镀层。该连接器工作温度范围为-40℃至+105℃，结构紧凑（长度24.5mm，宽度7.5mm，高度10.45mm），支持带有接合插针（直径0.51mm）的对插固定方式，符合SAE/USCAR-17汽车电子标准，适用于信号电路应用。
一、2287903-9中文手册
| 分类 | 详情 |
|---|---|

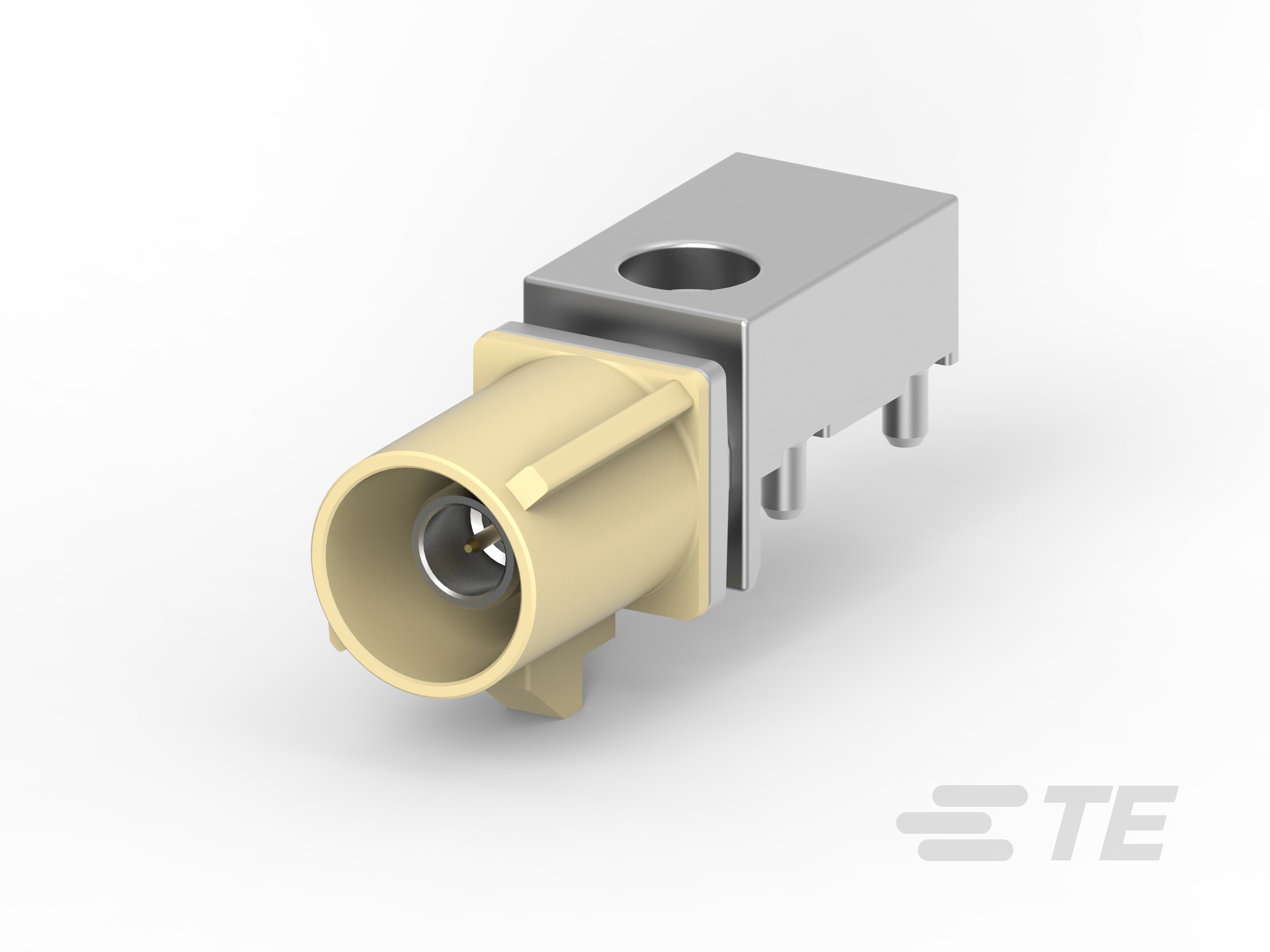

| 产品图 |  |
| 产品型号 | 2287903-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 2287903-9现货 |
| 原厂手册 | 2287903-9数据手册.PDF |
二、2287903-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2272519-9 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 2287903-9配套型号大全 |
三、2287903-9适用领域
泰科2287903-9连接器凭借其高可靠信号传输能力与宽温域适应性，适用于以下关键领域：
1. 汽车电子系统：兼容SAE/USCAR-17汽车标准，金(Au)镀层端子接触确保低电阻信号传输，-40°C至105°C工作温度范围适应发动机控制单元(ECU)、车载传感器等严苛环境，键控代码I设计防止误插，保障行车安全性。
2. 工业自动化与控制：PA GF增强材质外壳提供抗机械冲击性能，通孔焊接固定方式稳定连接传感器与PCB控制板，宽频支持(0-6000MHz)满足工业设备高速数据传输需求，低电流信号传输(1A最大值)适配控制链路集成。
3. 通信设备与射频应用：50Ω阻抗与金端子电镀优化高频信号完整性，6GHz频宽覆盖路由器、基站等设备的线到板连接场景，紧凑尺寸(24.5mm×7.5mm)支持高密度板布局，有效减少信号干扰。
该连接器通过键控对准、宽温耐受及金接触端子设计，在高速信号场景中实现长期稳定性能，淡棕色壳体提升工业环境中的可辨识性。
四、2287903-9常见问题与解决方案
1. PCB安装松动或脱落
问题：焊尾固定在高振动环境下缺乏额外支撑点，易受外力或PCB变形影响，导致焊接点开裂或连接器脱离。
方案：添加应力消除附件（如PCB绑带或卡扣），确保电缆或连接器受力均匀；优化焊接工艺，参照IPC标准确保焊点质量；定期检查固定点完整性。
2. 端子接触不良
问题：插针端子（电镀金/锡）因压接高度不当（公差±0.2-0.5mm）或氧化物污染，造成接触电阻升高，影响信号传输。
方案：严格按规格书执行压接高度控制；使用专用无纺布或清洁工具去除氧化层；必要时更换端子并重新测试电气性能。
3. 外壳变形或老化
问题：PA GF塑料外壳在高温环境（>105°C）或腐蚀性条件下易软化变形，降低结构强度和使用寿命。
方案：避免暴露于酸/碱或高温区域；工作环境温度控制于105°C以下；定期检查外壳完整性，高温场景下更换为金属兼容型号。
4. 键控对准偏差
问题：键控代码I未与公端精确匹配，导致连接错位或不稳定，影响高频信号质量。
方案：安装前核对公母端键控代码及端子排列顺序；使用对准工具（如定位夹具）确保精确对接；遵循SAE/USCAR-17安装规范。
5. 高频信号性能异常
问题：工作频率0-6000MHz信号传输可能因阻抗失配（50Ω）或PCB设计不当引起衰减或干扰（连接器未屏蔽）。
方案：优化PCB布局确保阻抗连续性；避免电缆过度弯曲或受力；建议在信号线周围添加外部屏蔽层或使用匹配高频应用设计。
