泰科TE 2287903-8 高频50Ω信号连接器PCB现货

泰科2287903-8连接器是一款线到板、单针位射频连接器，专为印刷电路板的边缘通孔焊接安装设计。主体采用PA GF材料，中心端子镀金以优化信号传输性能，外部电镀锡，阻抗50Ω，适用于0-6000MHz信号电路，工作电压800VAC，最大电流1A。其宽工作温度范围覆盖-40至105°C，满足SAE/USCAR-17标准。结构紧凑，尺寸为24.5×7.5×10.45mm（长×宽×高），紫色壳体，具备接合固定和前端安装特性。

一、2287903-8中文手册

分类	详情

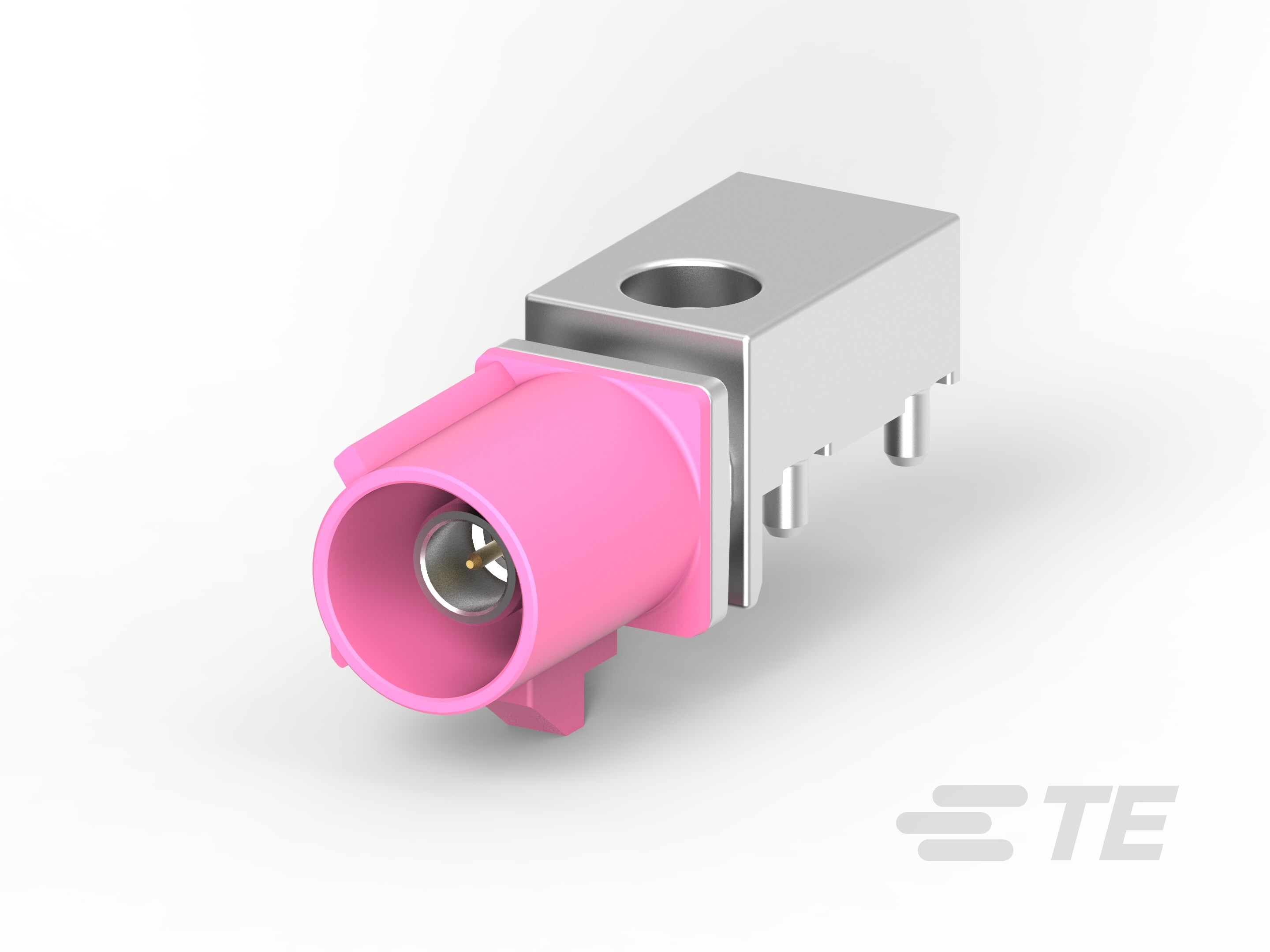

产品图
产品型号	2287903-8
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	H
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	紫色
连接器高度	10.45mm[.411in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287903-8现货
原厂手册	2287903-8数据手册.PDF

二、2287903-8配套型号

三、2287903-8适用领域

1. 高速通信与射频设备

6GHz高频支持：阻抗匹配50Ω且工作频率覆盖0–6000MHz，满足5G基站、微波传输模块等场景的射频信号传输需求，确保高频信号低损耗传输。

精密接触结构：金层电镀（中心接触件/端子接触部）保障长期导电稳定性，适用于高频连接器反复插拔场景，减少信号衰减风险。

空间适配性：24.5mm×7.5mm紧凑尺寸配合边缘安装设计，优化通信设备内部PCB空间利用率。

2. 汽车电子控制系统

车规级可靠性：符合SAE/USCAR-17标准，通孔焊接+焊尾固定提升车载震动环境下的机械稳定性，适用于ECU控制单元及传感器接口。

防误插机制：键控代码"H"识别系统，搭配精准插针直径（0.51mm）设计，规避线束装配错误风险，保障行车安全。

宽温域运行：-40℃至105℃耐受范围覆盖发动机舱极端温度波动，PA GF材质（增强尼龙）抵抗油污侵蚀。

3. 工业自动化仪器

机械应力防护：PCB安装固定+前端面板锁扣结构，承受机床等高振动环境冲击，保护通孔焊点完整性。

信号保真能力：金-锡复合电镀层抑制氧化，支持微电流（1A）传感器信号传输，适用于PLC控制链路及检测设备。

化学耐受特性：玻璃纤维增强尼龙壳体（PA GF）抗腐蚀性气体，适配工厂多尘、多化学溶剂环境。

4. 医疗电子设备内部连接

洁净兼容设计：非密封结构简化消毒维护流程，可耐受医用酒精擦拭，适配监护仪、内窥镜等设备内部PCB板间连接。

生物兼容材料：通过电介质材料PCT认证，避免接触人体组织时致敏风险，确保设备安全合规。

5. 航空航天测试系统

极端环境适应性：221℉高温耐受力满足机载设备热循环测试需求，紫色壳体在复杂线束中快速定位。

高精度对接：插针式端子+通孔焊接提供刚性连接，保障飞行数据记录系统（黑匣子）等关键设备的零故障运行。

该连接器通过高频性能优化、车规级结构及宽温域耐受特性，为高速信号传输、车载电子及严苛工业场景提供高可靠性连接解决方案。紫色外壳进一步增强设备检修时的视觉辨识效率。

四、2287903-8常见问题与解决方案

1. PCB焊点断裂

问题：仅依赖焊尾固定（无机械锁定结构），在振动场景中易因应力集中导致焊点疲劳开裂。

方案：
