TE 2345653-8 缆到缆母端子护套连接器 同轴信号800V现货

泰科2345653-8是一款单针缆到缆母端子护套连接器，专为信号电路应用设计。主体采用聚酯PBT材料，确保绝缘性和耐高温达125°C，工作电压高达800V AC，额定电流最大1A。支持宽温工作范围-40°C至125°C，并采用180°出线角度压接端接方式，适用同轴电缆的自由悬挂安装，无需屏蔽。该结构提供稳定信号传输和机械可靠性，适合紧凑布线的工业控制及通讯设备环境。

一、2345653-8中文手册

分类	详情

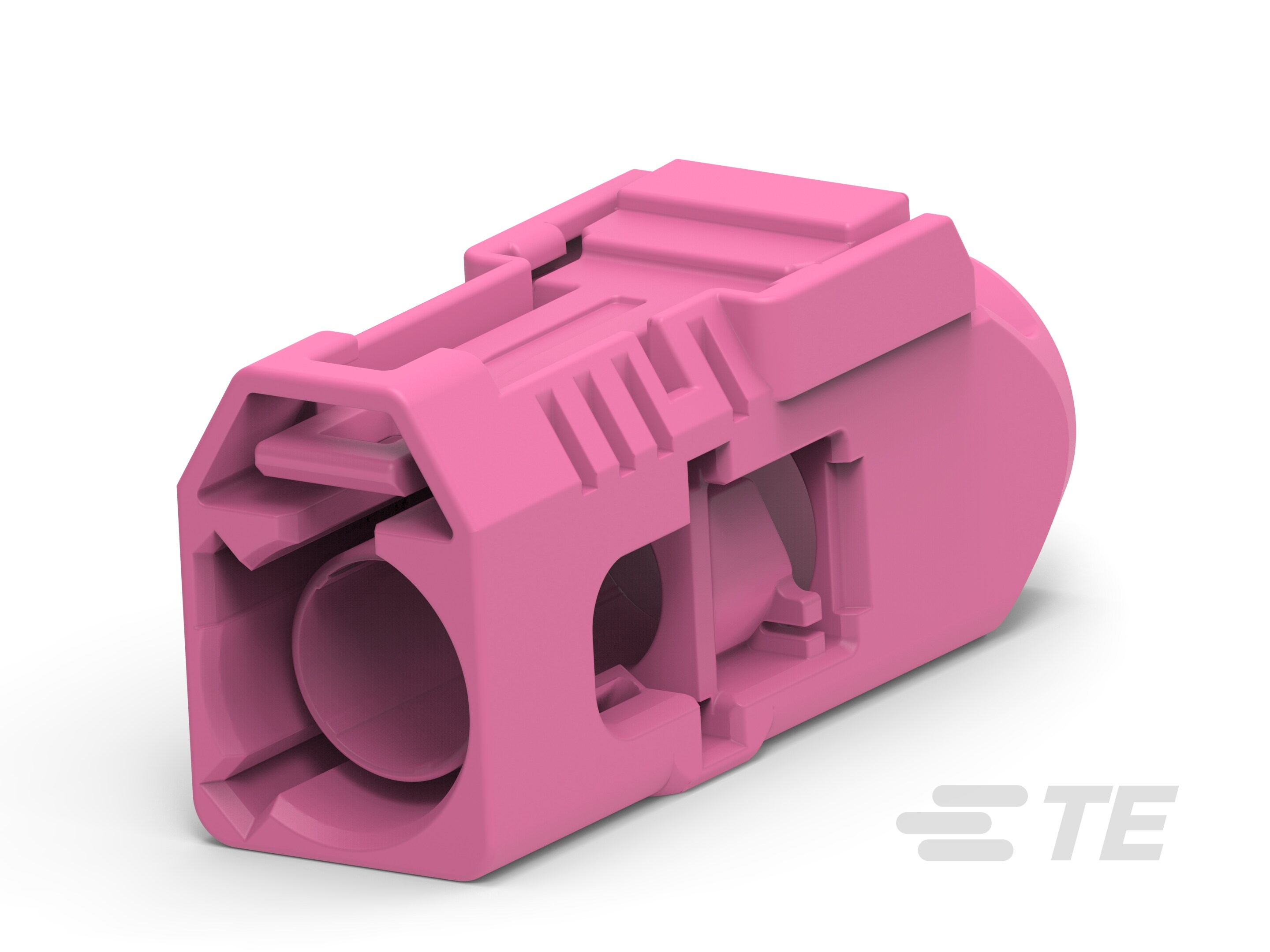

产品图
产品型号	2345653-8
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
位数	1
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	H
端子类型	插座
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
连接器高度	12.9mm[.508in]
产品长度	27.4mm[1.079in]
产品宽度	9.8mm[.386in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
采购入口	2345653-8现货
原厂手册	2345653-8数据手册.PDF

二、2345653-8配套型号

三、2345653-8适用领域

泰科2345653-8连接器凭借其信号传输可靠性、宽温度适应性与精准连接机制，特别适用于以下领域的信号处理系统：

1. 工业自动化与控制系统：聚酯PBT主体材质（耐温-40℃至125℃）及180°出线角度设计，适应工厂环境下的振动与温变挑战，支持传感器数据采集和设备监控链路的稳定信号连接。

2. 汽车电子与线束系统：键控代码H机制防止端子误插，自由悬挂安装方式优化车内紧凑空间布局，确保车载娱乐系统及控制模块的低电流信号传输完整性。

3. 消费电子设备：紧凑尺寸（27.4mm×9.8mm×12.9mm）与1A低电流额定值适配智能手机、家电等小型设备内部同轴线缆的信号互联，保障高效数据交换。

4. 通信与网络基础设施：同轴电缆适配及信号电路应用支持路由器、基站中的高速数据传输，180°接线角度简化高密度布局下的抗干扰布线需求。

5. 医疗诊断仪器：宽温域耐受性（-40℃至125℃）确保消毒及操作环境中的连接稳定性，插座端子设计提升仪器内部信号线路的可维护性与精准度。

该连接器通过键控对准机制与自由悬挂安装实现精准连接，同时在复杂工业及电子场景中强化信号可靠性与环境适应性。
