TE1-2345652-0缆到缆公端子护套800VPBT连接器现货

泰科1-2345652-0是一款单孔位公端子护套型连接器，采用聚酯PBT材质咖喱色壳体，专为电缆自由悬挂安装设计。其核心特性包括800V工作电压架构（标称/交流）、最高125°C工作温度范围（-40°C至125°C），并具备0.5mm直径插针端子。该连接器采用压接式线缆端接方式，适用于同轴电缆的单路信号传输场景，支持180°出线角度且集成接合固定结构。虽不具密封性与屏蔽功能，但在工业环境中展现稳定的信号连接性能，产品尺寸为27.25mm×9.25mm×14.63mm（长×宽×高）。

一、1-2345652-0中文手册

分类	详情

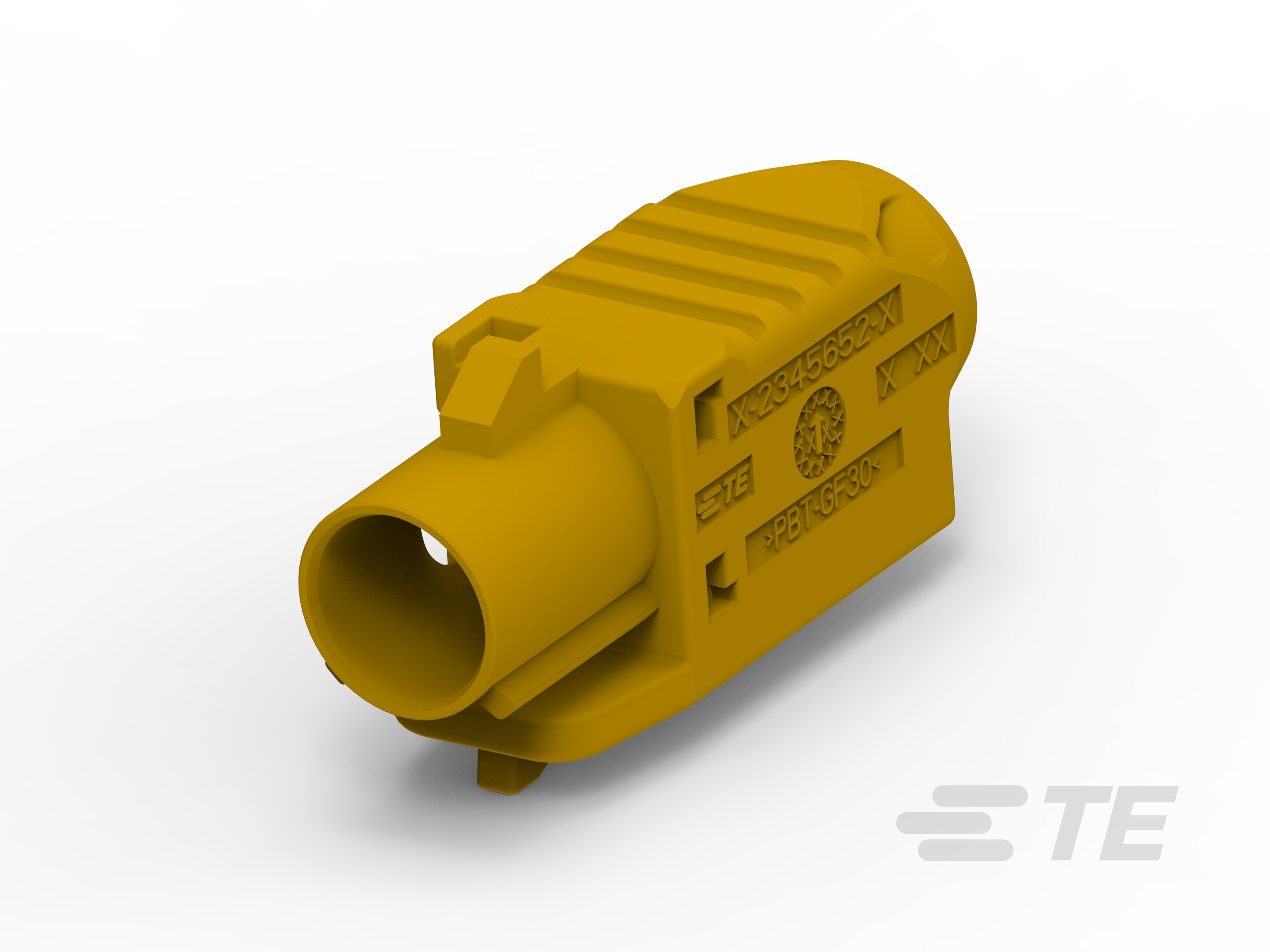

产品图
产品型号	1-2345652-0
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
工作电压(VAC)	800
主体材料	聚酯 PBT
出线角度	180°
连接器和键控代码	K
端子类型	插针
接合插针直径	.5mm[.019in]
线缆端接方法	压接
接合固定	带有
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	咖喱色
连接器高度	14.63mm[.575in]
产品长度	27.25mm[1.072in]
产品宽度	9.25mm[.364in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
封装数量	525
封装方法	Bag
能够保证连接器位置	否
采购入口	1-2345652-0现货
原厂手册	1-2345652-0数据手册.PDF

二、1-2345652-0配套型号

配套型号	产品图
2312640-1	暂无

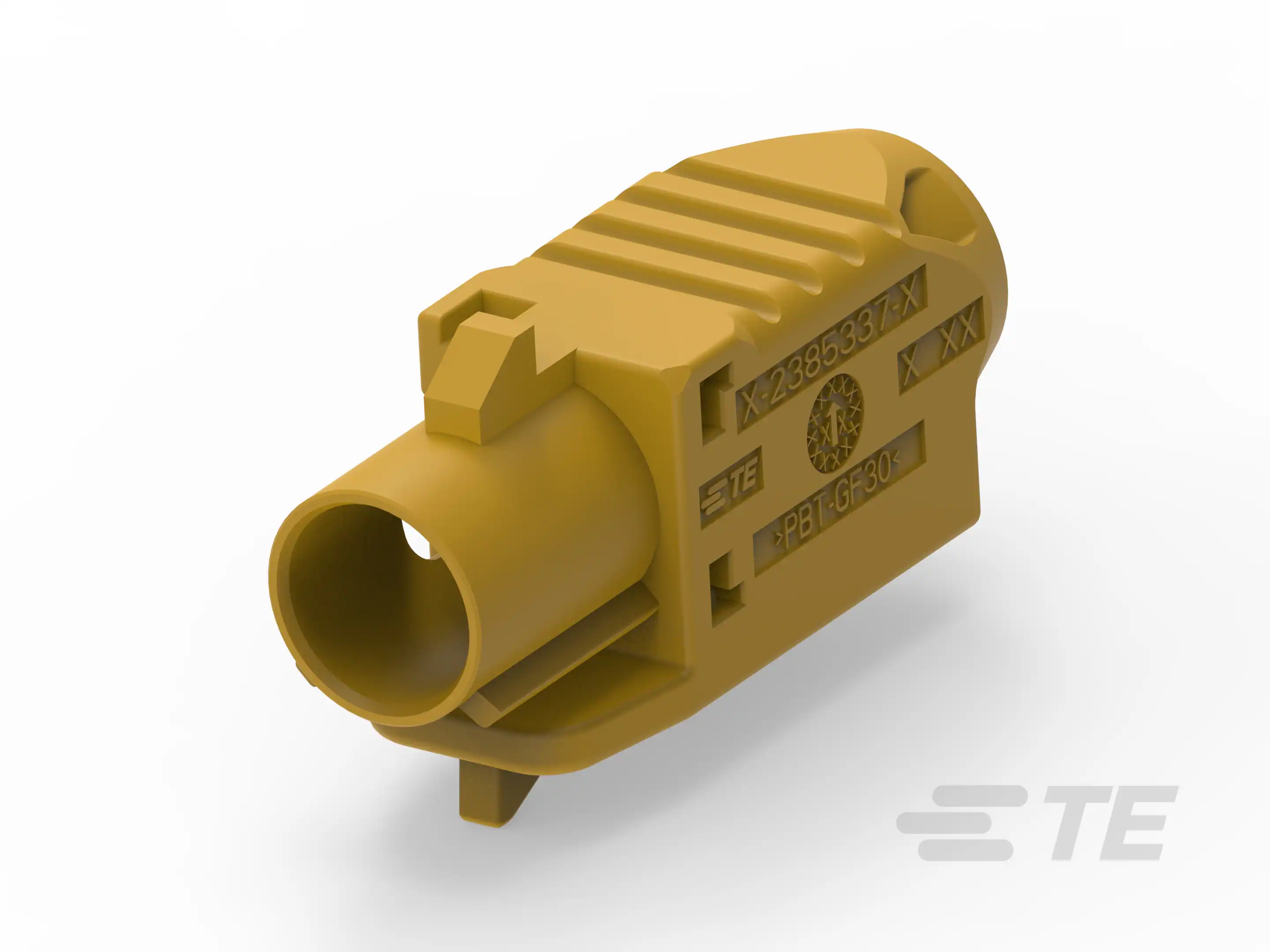

1-2385337-0
更多配套型号查询	1-2345652-0配套型号大全

三、1-2345652-0适用领域

泰科1-2345652-0连接器凭借其高电压耐受能力、宽工作温度范围、键控防误插设计及灵活安装特性，广泛应用于以下领域：

1. 工业自动化与机械控制：聚酯PBT材质（耐温-40℃至125℃）及键控代码K确保在高振动环境下实现精准连接，适用于传感器信号传输与控制系统，保障机械臂或传送带设备的稳定运行。

2. 汽车电子系统：800V工作电压架构及插针端子（直径0.5mm）支持高压应用，结合线缆端接压接机制，适配车载ECU或电源模块接口，确保行车安全与信号可靠性。

3. 户外能源设备：自由悬挂安装方式优化紧凑电缆布局，咖喱色外壳便于户外快速识别，宽温范围支持太阳能逆变器或风力发电机组在极端环境中的稳定信号传输。

4. 医疗仪器与设备：聚酯PBT材质提供耐用性与易清洁性，适配医疗设备内部同轴信号布线，避免高温消毒带来的性能下降风险。

5. 通信与数据传输：同轴电缆应用及信号电路设计适用于路由器或基站内部，1位单行布局（9.25mm宽度）平衡密度与抗干扰性，确保高频率数据传输质量。

该连接器通过键控对准机制、压接端接及宽温范围保障在复杂场景中的长期稳定性，咖喱色外壳进一步提升工业环境辨识度。

四、1-2345652-0常见问题与解决方案

1. 安装松动或位移

问题：自由悬挂式安装无固定支撑点，车辆振动或外力拉扯易导致连接器位移。

方案：在电缆出口处增设应力消除套筒或束线带，确保线缆受力均匀；在关键位移风险区域添加支架辅助固定。

2. 环境密封性风险

问题：产品不具备IP密封等级（标注"可密封：否"），潮湿（>80%RH）或粉尘环境易侵入污染物。

方案：避免暴露于高湿或污染环境；如需防护，在连接器外部增加热缩套管或定制防护罩隔离。

3. 端子接触失效

问题：0.5mm插针压接公差控制不当或氧化导致信号传输中断（应用类型：Signal）。

方案：严格按±0.05mm压接高度公差操作；使用防氧化剂处理端子接触面，定期用电子触点清洁剂维护。

4. 外壳高温变形

问题：PBT聚酯材质在持续125℃高温（工作温度上限）下可能软化变形，同轴电缆（标注"电缆类型：同轴"）易受力弯折。

方案：高温场景确保散热空间充足，安装时预留电缆弯曲半径；超过100℃环境缩短检修周期至3个月/次。

5. 连接器错插风险

问题：单孔位设计（位数：1）且键控代码为"K"，公端无防呆结构易插反。

方案：在连接器外壳增设防误插标识；配套公端设备端口增加物理限位槽，强制单方向对接。
