泰科TE 2345656-2连接器中文手册_现货采购_配套型号指南
泰科2345656-2是一款单排2位线对线公端子护套连接器，专为电缆安装（自由悬挂）场景设计。其核心特性包括：支持800V电压架构与800V交流工作电压，满足高压环境需求；主体采用PBT GF30工程塑料，具备优异绝缘性与机械强度；工作温度范围达-40°C至125°C，适应严苛环境。该连接器采用180°出线角度和8mm中心间距设计，结构紧凑（尺寸27.25×17.25×16.58mm），配接0.5mm插针直径端子，并通过压接方式实现线缆可靠端接。淡黄色壳体提供视觉辨识，需注意其未集成密封或屏蔽功能，且无连接器位置固定机构。适用于要求高压耐受和宽温稳定性的工业电气连接场景。
一、2345656-2中文手册
| 分类 | 详情 |
|---|---|

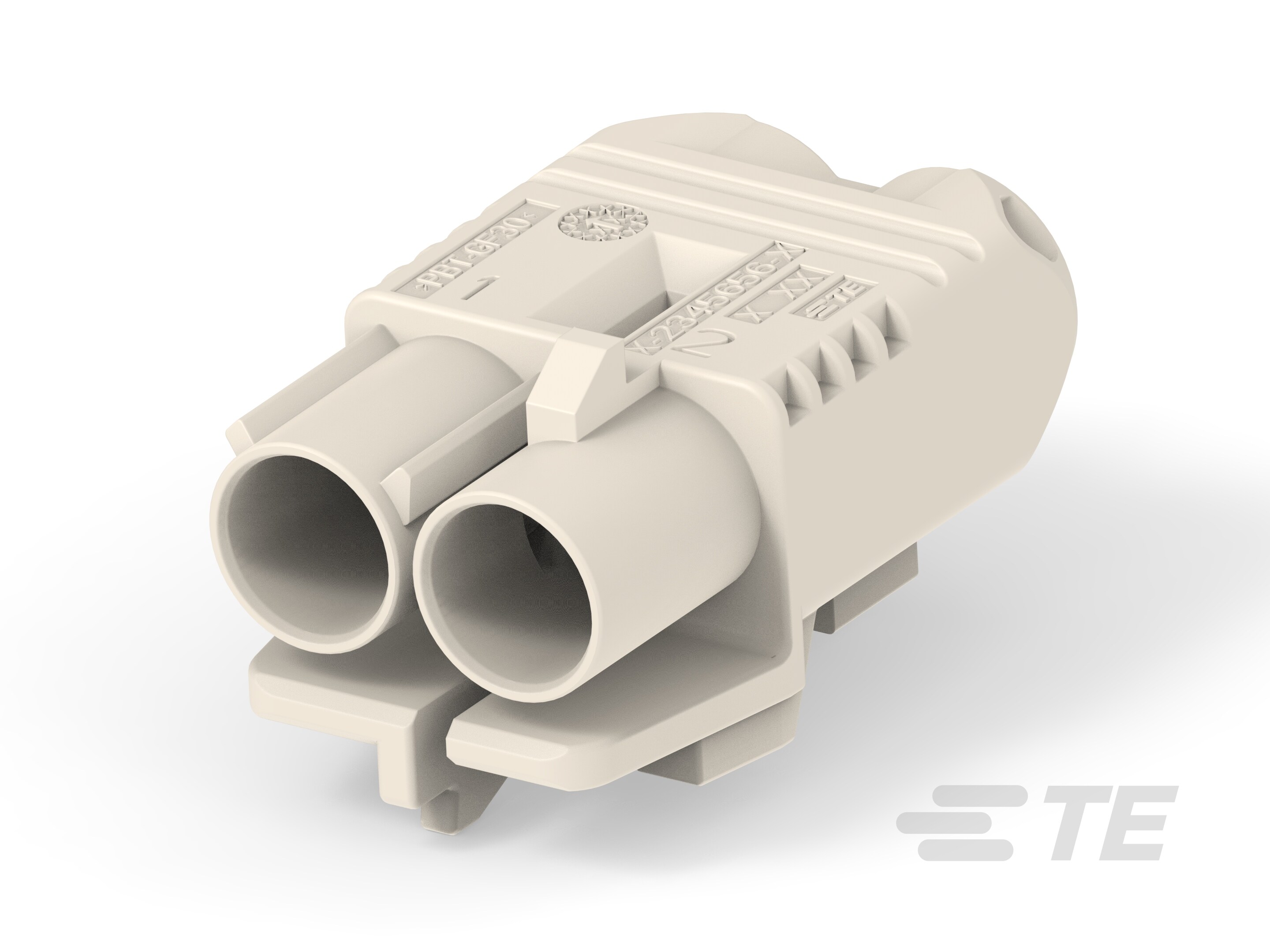

| 产品图 |  |
| 产品型号 | 2345656-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 工作电压(VAC) | 800 |
| 主体材料 | PBT GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 16.58mm[.652in] |
| 产品长度 | 27.25mm[1.072in] |
| 产品宽度 | 17.25mm[.679in] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 封装数量 | 500 |
| 封装方法 | Bag |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2345656-2现货 |
| 原厂手册 | 2345656-2数据手册.PDF |
二、2345656-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2203575-1 |  |
| 更多配套型号查询 | 2345656-2配套型号大全 |
三、2345656-2适用领域
泰科2345656-2连接器凭借其高电压耐受性、宽温适应性及精准配对机制，适用于多种工业与电子系统场景，具体包括以下领域：
1. 工业自动化与机械控制：PBT GF30外壳（耐温-40°C至125°C）及自由悬挂安装设计，可在高振动、温度波动环境中稳定工作，支持设备控制链路的电缆连接，确保生产线机械的信号传输可靠性。
2. 汽车电子系统：键控代码A与接合固定机制（0.5mm插针直径）防止误插，适用于车载ECU及线束接口，满足800V工作电压要求，保障行车安全与电气系统稳定性。
3. 能源转换设备：如逆变器或配电系统，180°出线角度适配紧凑电缆布局，宽温范围（-40°C至125°C）应对极端环境变化，淡黄色外壳便于设备识别与维护。
4. 电子设备内部布网：线缆到线缆连接方式及2位单行设计（8mm间距）支持路由器、控制面板等内部信号传输，简化集成过程，提高连接效率。
5. 测试仪器及模块化系统：压接线缆端接方法及轻量化尺寸（高度16.58mm）优化空间利用率，适用于实验室工具或自动化测试机柜，增强重复插拔的耐用性。
该连接器通过键控对准、宽温耐受及灵活安装，实现在恶劣条件下长期可靠连接，淡黄色壳体进一步提升工业环境中的快速辨识。
四、2345656-2常见问题与解决方案
该连接器是一款公端子护套式缆到缆连接器，用于800V电压架构，采用压接线缆端接方式，工作温度为-40至125°C。适用于电缆自由悬挂安装、无密封、无屏蔽设计。以下结合其特点总结常见问题及应对方案。
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受振动或外力影响，导致连接器位移或脱开。
方案：添加应力消除附件（如卡扣、绑带），确保电缆受力均匀，或增加支撑结构分散应力。
2. 键控错位或对准偏差
问题：键控代码A未与公端匹配，或端子排列偏差导致连接不稳定。
方案：安装前核对两端键控代码及端子排列顺序，使用对准工具辅助定位，确保精准对接。
3. 端子接触不良
问题：压接操作不当或端子氧化导致接触电阻异常，影响信号传输。
方案：按压接高度公差（参考标准为±0.2~0.5mm）操作，使用专用工具清洁端子氧化层，必要时更换端子。
4. 外壳变形或老化
问题：PBT GF30外壳在高温（接近125°C上限）或腐蚀性环境中易变形或材料退化。
方案：避免暴露于强酸/碱环境，高温场景下监控温度并改用更耐温型号，定期检查外壳完整性。
5. 无屏蔽引起的干扰问题
问题：由于无屏蔽设计（规格中明确“屏蔽：否”），在高干扰环境中可能导致信号失真或连接不可靠。
方案：在易受干扰环境中添加外部屏蔽保护，确保良好接地，或选用屏蔽型号连接器以提升性能。
