泰科TE 2345656-4连接器中文手册_现货采购_配套型号指南
泰科2345656-4连接器是一款电缆对电缆应用的公端子护套系统，配置为单排双位设计，工作电压高达800V，支持800V架构运作。主体采用PBT GF30工程塑料，确保高温稳定性，工作温度范围覆盖-40至125°C，适应苛刻工业环境。壳体为酒红紫色，出线角度180°，中心间距8mm，整体尺寸27.25mm×17.25mm×16.58mm，集成0.5mm接合插针并具备接合固定能力。其线缆端接通过压接方式完成，安装形式为自由悬挂的电缆安装，但不提供密封或屏蔽功能。该产品适用于高频高速传输场景，如工业设备等，结合泰科连接器一贯的耐用性与抗腐蚀特性，在高密度布线与恶劣条件下保持可靠连接。
一、2345656-4中文手册
| 分类 | 详情 |
|---|---|

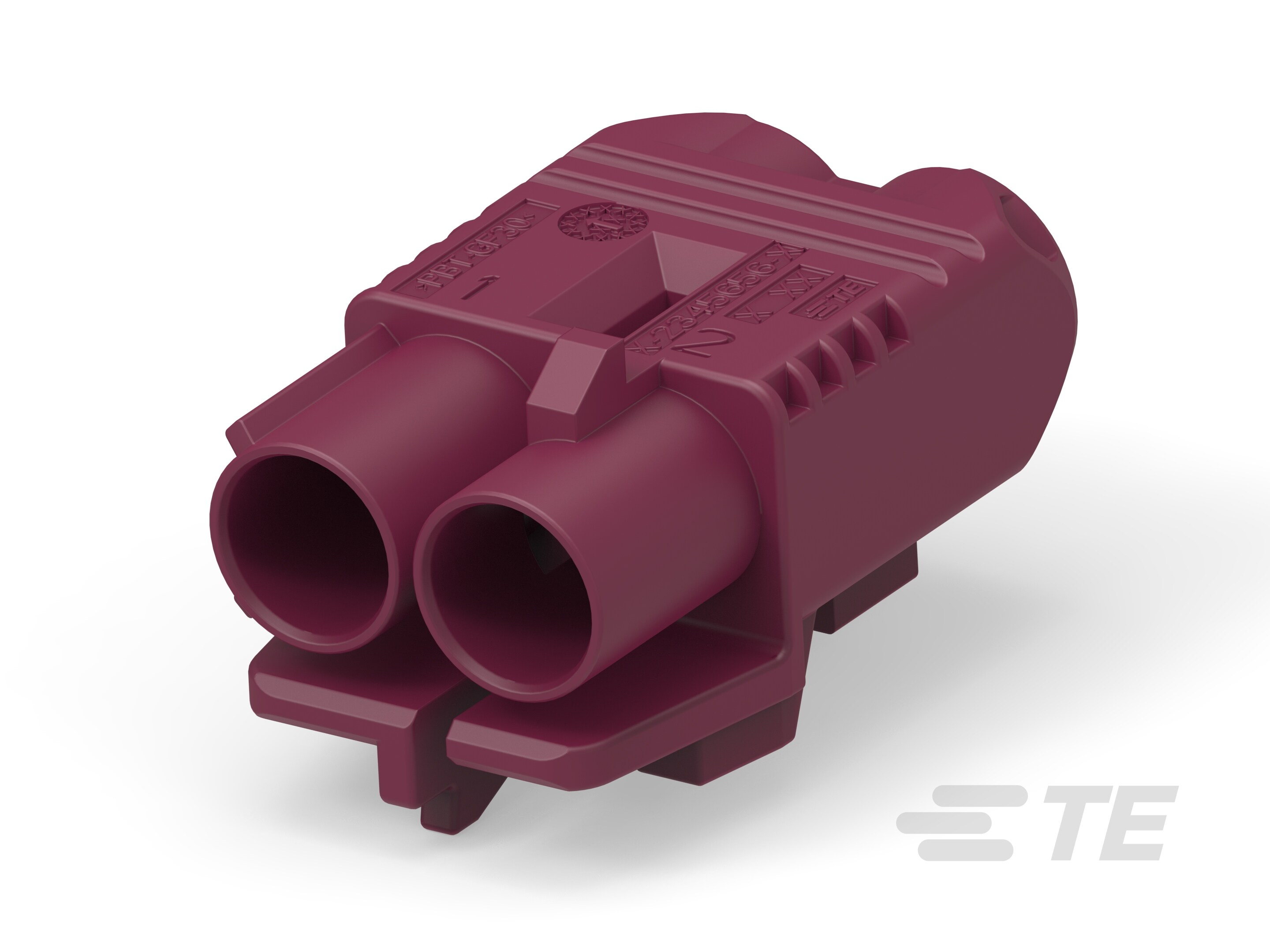

| 产品图 |
|
| 产品型号 | 2345656-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 2 |
| 标称电压架构(V) | 800 |
| 工作电压(VAC) | 800 |
| 主体材料 | PBT GF30 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 接合固定 | 带有 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 16.58mm[.652in] |
| 产品长度 | 27.25mm[1.072in] |
| 产品宽度 | 17.25mm[.679in] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 封装数量 | 500 |
| 封装方法 | Bag |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2345656-4现货 |
| 原厂手册 | 2345656-4数据手册.PDF |
二、2345656-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2203575-1 |
|
| 更多配套型号查询 | 2345656-4配套型号大全 |
三、2345656-4适用领域
泰科2345656-4连接器凭借其高电压承载能力、宽工作温度范围及键控防误机制，广泛应用于以下领域：
1. 工业自动化与设备控制：PBT GF30材质主体耐高温（工作范围-40°C至125°C）与压接线缆端接设计，适应工厂机械等高振动环境，支持稳定信号传输与电力供应，自由悬挂安装方式简化紧凑空间布线，适用于PLC系统及电机控制链路。
2. 汽车电力系统：键控代码D有效防止插接错误，800V高电压架构保障车载ECU、电池管理系统等高功率场景的安全连接，电缆到电缆直连方式优化线束布局，满足严苛行车环境下的可靠性要求。
3. 能源转换设备：800V工作电压支持高效电力传输，适用于太阳能逆变器、充电桩内部模块等，180°出线角度适配高密度电缆集成，宽温耐受性（-40°C至125°C）应对户外温差变化。
4. 工业设备内部连接：单行双位紧凑结构（中心间距8mm）平衡空间占用与连接密度，压接端接与带接合固定机制简化维护流程，酒红紫外壳提升设备内部辨识度，适用于测试仪器与控制系统内部布线。
5. 通用高功率电子装置：高电压兼容性与宽温稳定性保障数据中心电源模块或工业电源单元的信号与电力传输，端子护套设计减少机械应力，支持长期稳定运行。
该连接器通过键控对准机制与高环境耐受性，确保在高压、温变场景中实现可靠连接，酒红紫外壳进一步增强工业环境中的识别效率。
四、2345656-4常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装方式（电缆安装）缺乏固定支撑点，在振动、外力拉扯或动态环境下易导致连接器位移或完全脱落。
方案：添加应力消除附件（如卡扣或绑带），确保电缆应力分布均匀；或增加刚性支撑结构分散机械载荷，提升安装稳定性。
2. 污染物侵入风险
问题：设计特性表明无密封功能（可密封性为“否”），在高湿度、灰尘或液体污染环境中易导致水分或异物渗入，影响电气性能。
方案：避免应用在高湿度（相对湿度＞80%）或污染环境；如有必要，外部使用硅胶密封圈或其他防水涂层增强保护，并定期清洁端子接口区域。
3. 端子接触不良
问题：母端子采用压接线缆端接方法，若压接高度偏差超出公差范围（±0.2~0.5mm）或端子表面氧化，可导致接触电阻过高、信号传输失效。
方案：使用精密压接工具确保高度公差控制；专用清洗工具（如非研磨性清洁剂）去除氧化层；定期检测端子状态，必要时更换受损端子。
4. 外壳变形或劣化
问题：PBT GF30主体材料在高温环境（接近工作温度上限125℃）或暴露于腐蚀性液体时，可能发生塑性变形、开裂或化学腐蚀。
方案：避免在强酸碱性或温度极值（＞125℃）场景中使用；高温应用下改用金属外壳兼容型号；定期检查外壳完整性，及时更换老化部件。
5. 键控对准偏差
问题：键控代码D未与匹配公端精确对齐（如端子在位错误或安装角度偏移），可能导致连接不稳定或插拔阻力异常。
方案：安装前严格核对键控代码和端子排列顺序；使用专用对准工具辅助定位，确保180°出线角度对接准确，避免机械应力集中。
